23层小区住宅楼全套电气CAD施工图纸(TN-C-S)

yy8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度：高层建筑
• 地上层数：23层
• 地下层数：1层
• 图纸设计深度：施工图
• 负荷等级：二级
• 防雷等级：第三类
• 接地方式：TN-C,TN-C-S
• 项目地址：陕西
• 强电设计：低压配电,电气照明,建筑物防雷,接地安全
• 弱电设计： ,出入口控制系统,通信系统,有线电视和卫星接收系统

附件详情

• 1、电气设计说明
• 2、低压配电系统图
• 3、单元配电干线竖向系统图
• 4、 图
• 5、火灾自动报警系统图
• 6、有线电视系统图
• 7、电话网络系统图
• 8、可视对讲系统图
• 9、照明电气平面图
• 9、
• 10、消防自动报警平面图
• 11、防雷接地平面图

附件详情

该附件是[西安]二十三层小区住宅楼全套电气施工图纸，总共38张。
该项目为为二十三层框架剪力墙结构建筑,现浇混凝土楼板，建筑主体高度68.25米。该项目属一类普通高层住宅建筑，电力用电,公用照明负荷为二级，其余为三级。
该资料内容包括：1.电气照明系统; 2.电力配电系统; 3.建筑物防雷接地系统; 4.电话,网络综合布线系统; 5.有线电视系统; 6.可视访客对讲系统; 7.火灾自动报警及联动控制系统图。

二层弱电平面图

地下层消防平面图

照明配电柜

第 1 张图

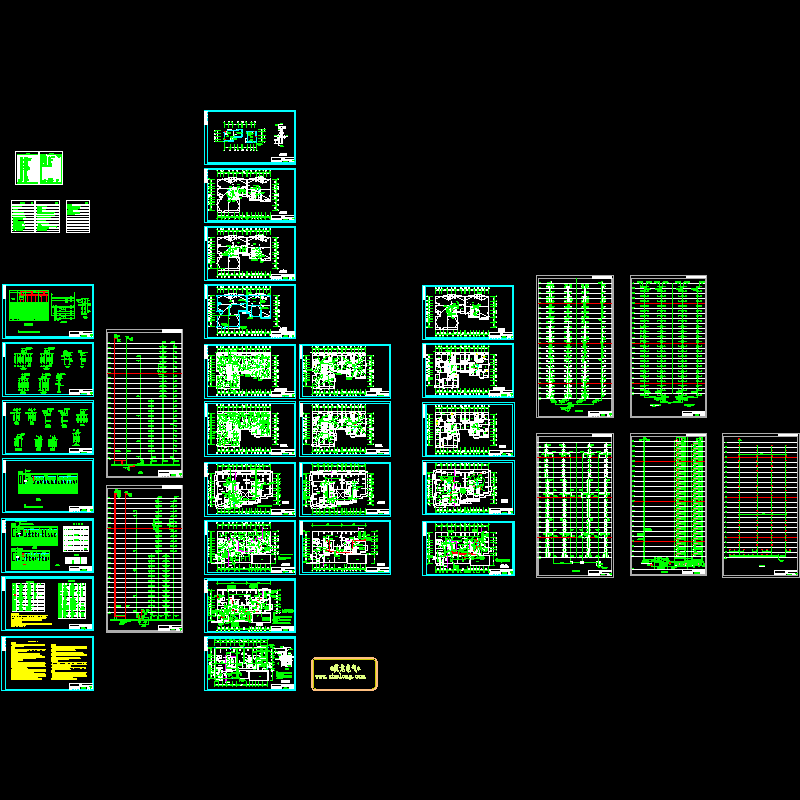

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
