低层小区全套电气CAD施工图纸(防雷与接地)(TN-S)

woshiyig22

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度：多层建筑
• 地上层数：6层
• 图纸设计深度：施工图
• 参考图纸：6张
• 设计年代：近代
• 负荷等级：三级
• 防雷等级：第三类
• 接地方式：TN-C-S
• 设计：低压配电,电气照明,建筑物防雷,接地安全
• 弱电设计：通信系统,有线电视和卫星接收系统

附件详情

1.设计范围:配电、照明、防雷与接地、电话、电视、网络。根据建设单位要求，强电、弱电线路均只考虑到楼梯间，室内布置由二次装修时另行确定。
2.电源供电:电源为三相四线从区内配电房埋地引入，电压380V/220V。室内400V配电系统采用TN-S三相五线制。
3.室内布线:主干线在墙内或在吊顶内配电线路套半硬塑管暗敷, 其余穿半硬塑管沿墙,天棚,地面,柱暗敷.(管径见系统图),

2

3

4

第 1 张图

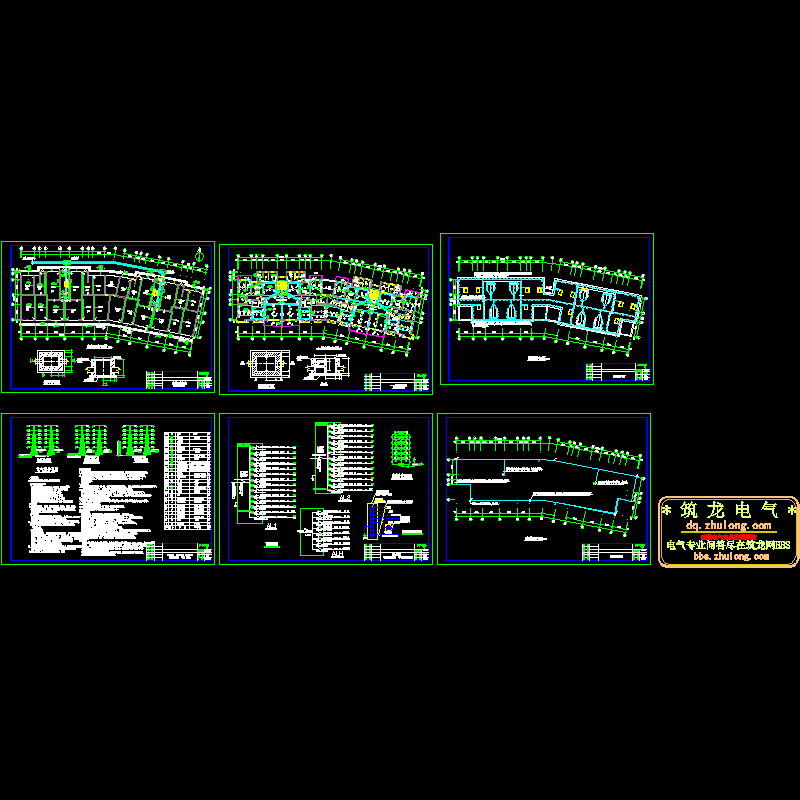

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
