厂房锅炉房采暖CAD施工大样图
- 设计阶段：施工图设计
- 设计内容：锅炉房
- CAD版本：CAD2000
附件详情
采暖计算热负荷：51.5Kw。采暖热媒采用70KPa(表压）蒸汽，来自厂区锅炉房。采暖散热器均采用灰铸铁四柱760型。采暖系统的管道均采用水煤气管。该资料包含采暖平面图，系统图，设备大样图等。
以下是附件的其中一部分截图，共2张，您也可以 搜索 更多您想要的资源
-

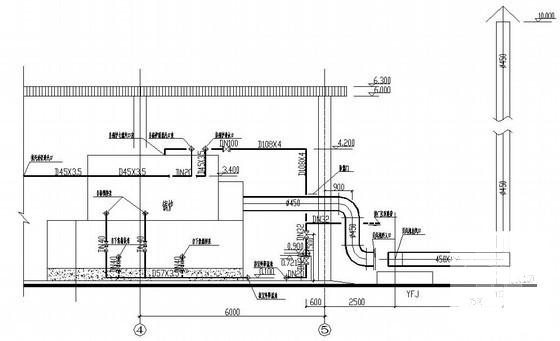

锅炉房大样图 - 1 -

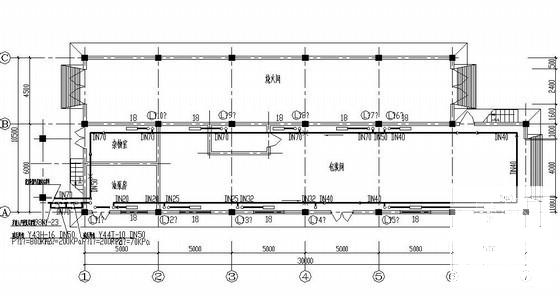

锅炉房大样图 - 2
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-15
- 评论次数：0
- 浏览次数：0
- 文件大小：0.42 MB
- 收藏次数：0
-
文件名称：
附件-996095978950698797.rar
