锅炉房采暖供热CAD图纸(复合保温材料)(dwg)

tt8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情 某监控办公楼的锅炉房及采暖设计图，共15张图纸。 　　 该资料为供热量350KW常压热水锅炉.锅炉本体及屋顶水箱均采用FBT稀土复合保温材料进行保温,保温层厚度40mm,并且外刷防水涂料.采用散热器供暖。

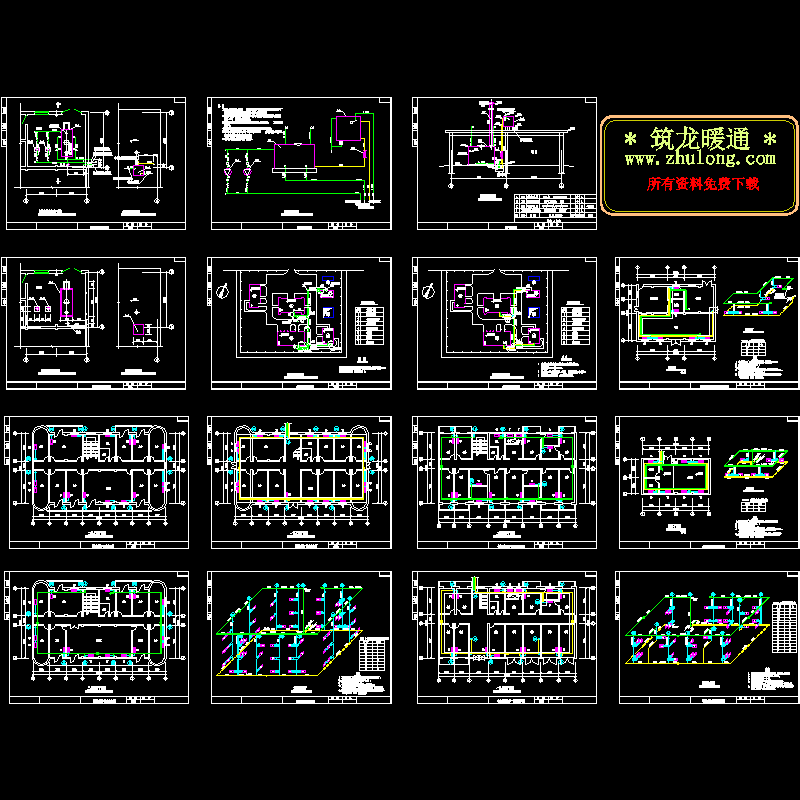

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
