18层住宅楼电气施工CAD图纸(节能报表)

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑设计面积: 8255.81平方米
  • 建筑地上层数:18层
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 负荷等级:二级,三级
  • 防雷等级:第二类
  • 有线广播:火灾应急
  • 接地方式:TN-S
  • 项目所在地:福建
  • 强电设计:供配电系统,电气照明,建筑物防雷,接地安全,其它
  • 弱电设计:火灾自动报警系统,通信系统,有线电视和卫星接收系统,广播系统,其它


该附件为福建某18层住宅楼 电气施工图 ,还包括节能报表相关文档。

概况:
该项目为福建晋江市某小区18层住宅楼,建筑高度53.0m,建筑面积 8255.81平方米,属二类高层建筑,室外消防用水量为40L/S。

设计范围:
供电系统;电力及照明;防雷接地及保护措施;
有线电视系统;电话系统;楼宇对讲系统;
光纤系统;火灾报警及消防联动系统;广播系统;
漏电火灾报警系统;气体灭火系统。

部分图纸摘录:

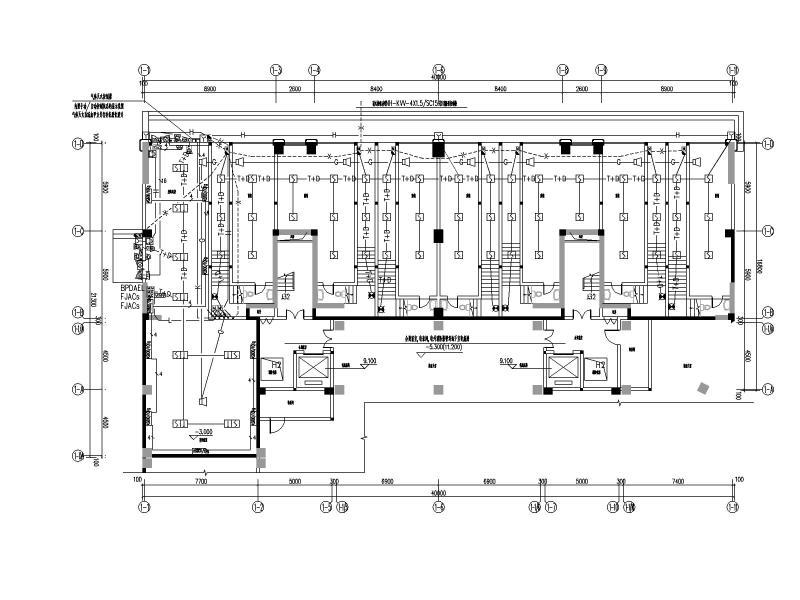

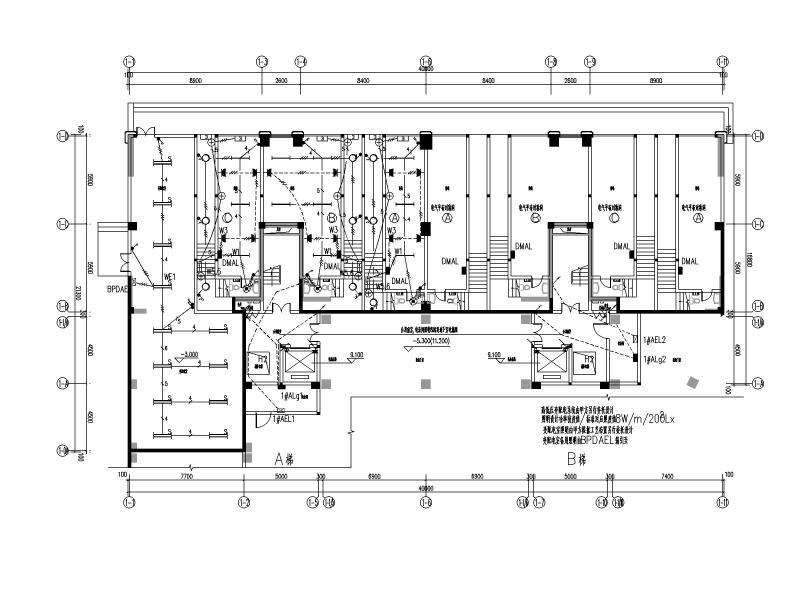

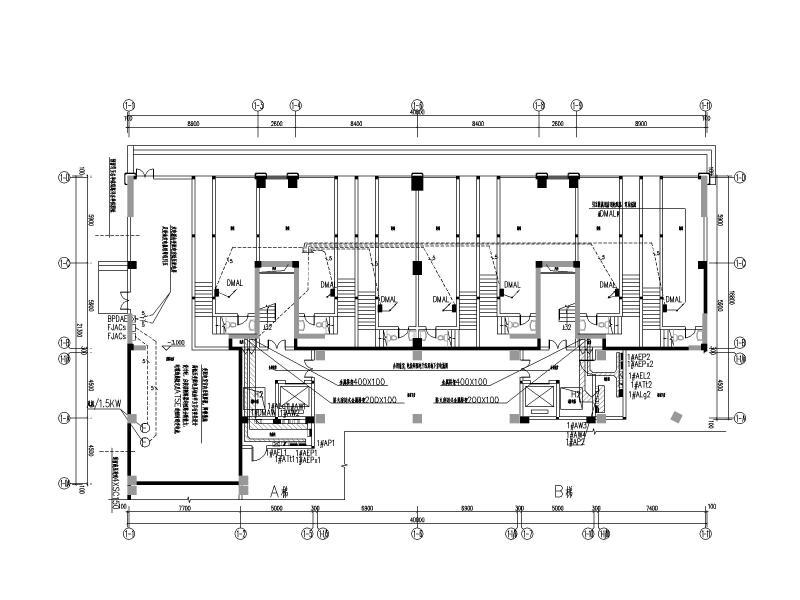

强电平面图

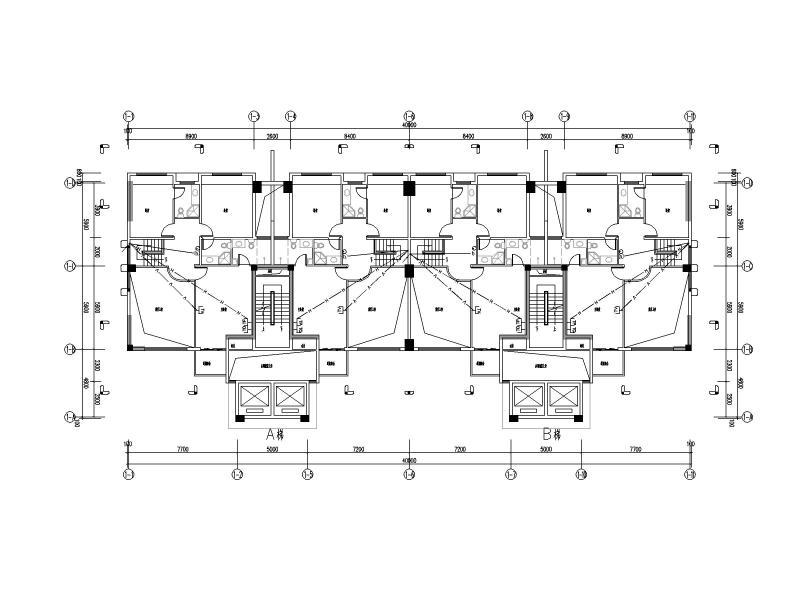

强电干线平面图

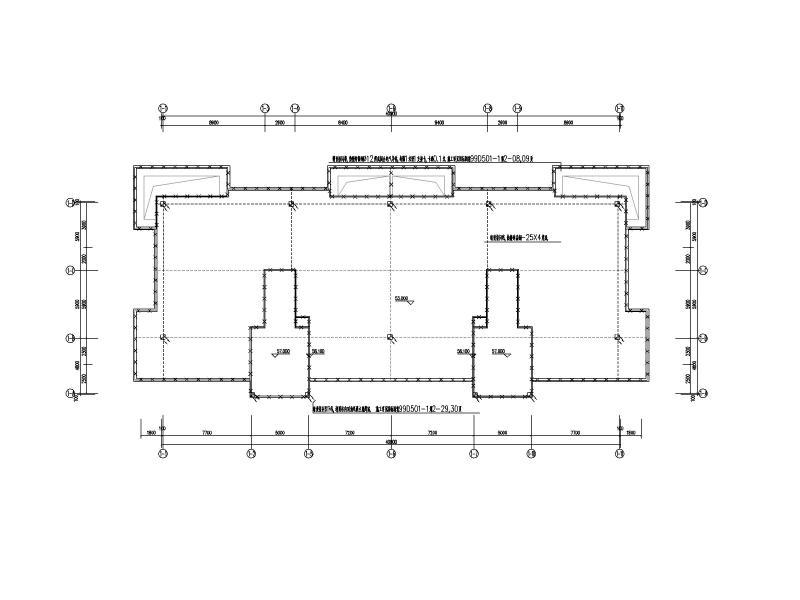

接闪平面图
消防平面图
弱电平面图


火灾报警.联动.事故广播系统示意图
气体灭火系统图



有线电视系统图



光纤系统图


数字对讲系统图
图纸内容全览


以下是附件的其中一部分截图,共11张,您也可以 搜索 更多您想要的资源
  • 住宅电气施工图纸 - 1
    住宅电气施工图纸 - 1
  • 住宅电气施工图纸 - 2
    住宅电气施工图纸 - 2
  • 住宅电气施工图纸 - 3
    住宅电气施工图纸 - 3
  • 住宅电气施工图纸 - 4
    住宅电气施工图纸 - 4
  • 住宅电气施工图纸 - 5
    住宅电气施工图纸 - 5
  • 住宅电气施工图纸 - 6
    住宅电气施工图纸 - 6
  • 住宅电气施工图纸 - 7
    住宅电气施工图纸 - 7
  • 住宅电气施工图纸 - 8
    住宅电气施工图纸 - 8
  • 住宅电气施工图纸 - 9
    住宅电气施工图纸 - 9
  • 住宅电气施工图纸 - 10
    住宅电气施工图纸 - 10
  • 住宅电气施工图纸 - 11
    住宅电气施工图纸 - 11
以上是部分截图,请下载附件后查看完整高清内容
