[CAD]4S店电气施工图纸（电气专业节能设计）

mmyaowolai · 发表于 2020-2-21 21:38:05

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

建筑类别：办公,商业
建筑高度类型：多层建筑
建筑设计面积：16212.3平方米
建筑地上层数：3层
图纸设计深度：施工图
参考图纸：73张
设计年代：近代
地下室用途：车库
节点大样：线管,电缆
负荷等级：二级
防雷等级：第二类
有线广播：火灾应急
接地方式：TN-S
项目所在地：福建
强电设计：供配电系统 ,配变电所,低压配电,电气照明,建筑物防雷,接地安全
弱电设计：火灾自动报警系统 ,视频监控系统,综合布线系统,有线电视和卫星接收系统,广播系统

附件详情

1、电气设计说明
2、电气图例
3、电气专业节能设计专篇
4、高压配电系统图
5、电气主结线图
6、低压配电系统图
7、配电干线系统图
8、火灾自动报警及联动控制系统图
9、高空水炮智能灭火装置系统图
10、视频监控系统图
11、综合布线系统图
12、有线电视系统图
13、背景音乐、消防广播系统图
14、照明平面图
15、动力平面图
16、电气布置平面图
17、消防布置平面图
18、基础接地平面图
19、防雷布置平面图

附件详情

该附件是[福建]大型知名4S店全套电气施工图纸（含电气专业节能设计），总共73张。
该项目建筑主体层数为地上二层，局部三层，属多层建筑；一层为汽车维修车库和销售展厅，二层为内部办公及停车库，局部三层为备用内部办公，局部屋顶为汽车室外停车场。高低压配电房、消控中心均设置在一层。水泵房设置半地下室。在一层西侧设有弱电进线间。该项目总建筑面积16212.3平方米,建筑总高度为13.2m。室外消防用水量为30L/S。
该项目规模：该项目建筑总高度13.200米，总建筑面积16212.3平方米，其中地上建筑面积15853.1平方米,地下建筑面积359.2平方米。建筑层数为地上二层

，局部三层；地下局部一层。功能布局：一层：汽车维修车库（15辆）和销售展厅，二层为内部办公以及停车库，局部三层为备用内部办公。局部屋顶为汽车室外停车场。
本次强电设计范围：(1)10/0.4kV变配电所; (2)照明、动力配电；(3)防雷、接地；(4)一层展厅、接待维修区、新车交付区、办公室、会议室等，二层配套办公、会议室、备餐区、餐厅等待二次装修时设计，该资料仅预留电源；(5)总体景观照明、立面泛光照明和屋面庭园照明由专业公司设计，该资料仅预留电源。
其他设计：1、综合布线系统； 2、视频监控系统；3、有线电视系统；4、背景音乐、消防广播系统；5、DMS系统（由专业厂家深化设计）。
本次弱电设计范围：大楼火灾自动报警系统和消防联动控制系统。

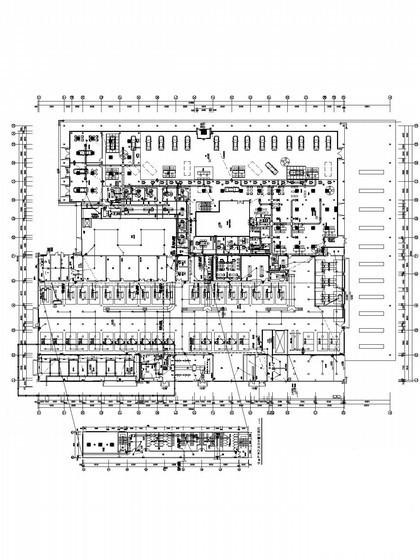

一层消防布置平面图

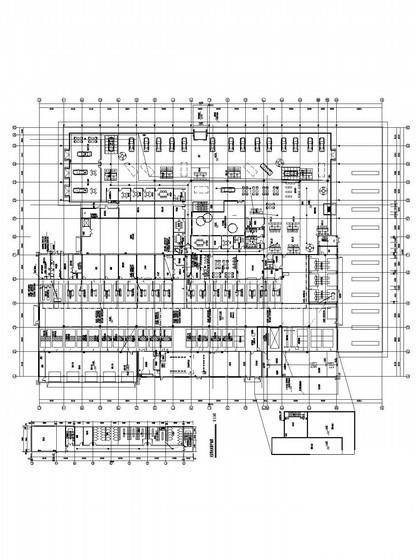

一层弱电布置平面图

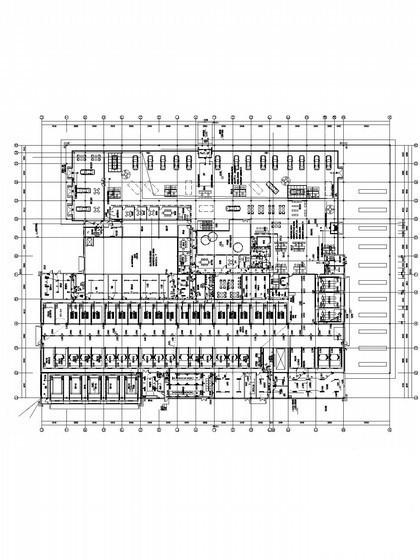

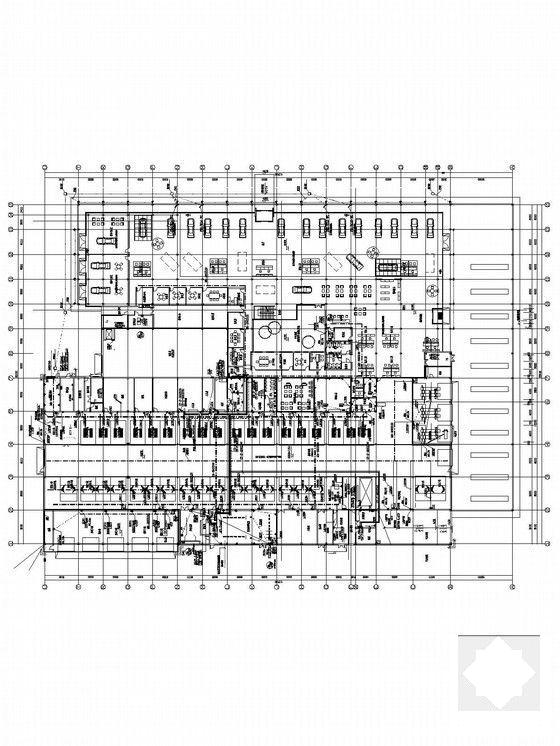

一层动力布置平面图

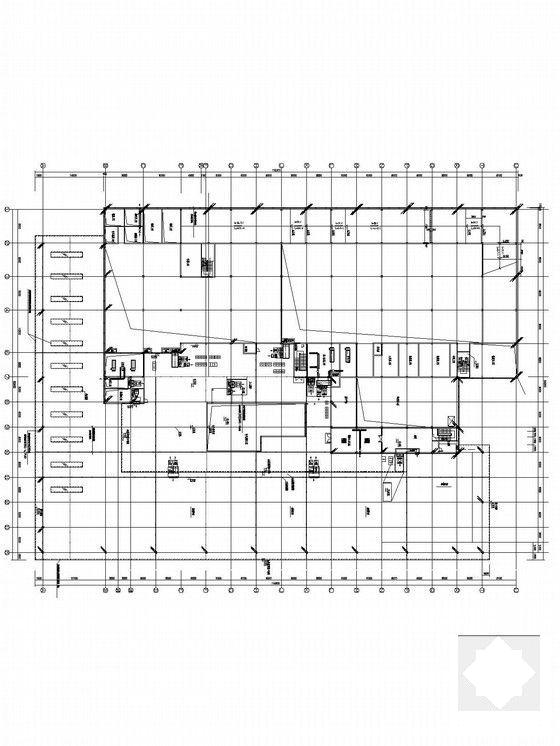

8.4米标高层防雷布置平面图

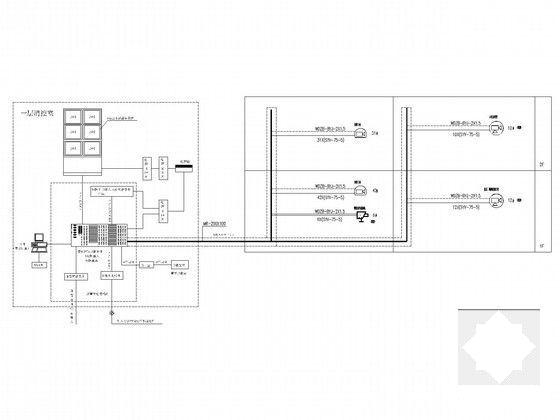

视频监控系统图

配电系统图
