5层框架加建钢结构餐厅施工CAD图纸
- 建筑类别：餐饮
- 建筑高度类型：多层建筑
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢结构
- 钢结构：门式刚架,轻钢结构
- 结构安全等级：二级
- 参考图纸：9张
附件详情
结构设计总说明 资料目录

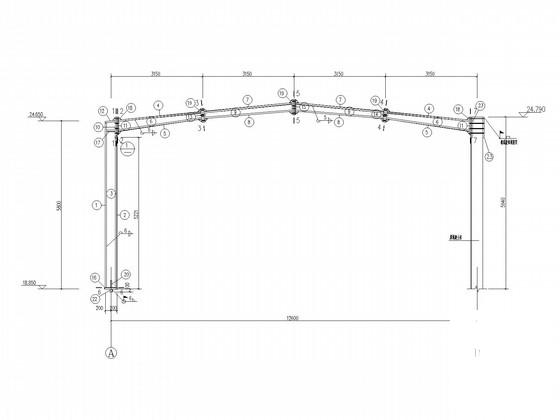

GJ-1
GJ-2
屋顶层板配筋图
屋面支撑布置图
屋顶层梁配筋图
屋面檩条布置图
钢结构
结构设计说明
柱脚锚栓布置图、钢架
平面布置图
共9张图纸。

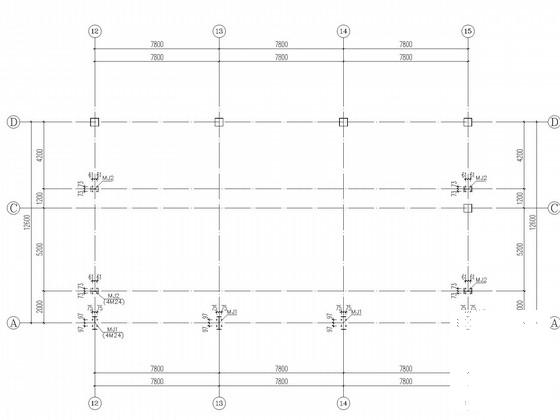

柱脚锚栓布置图

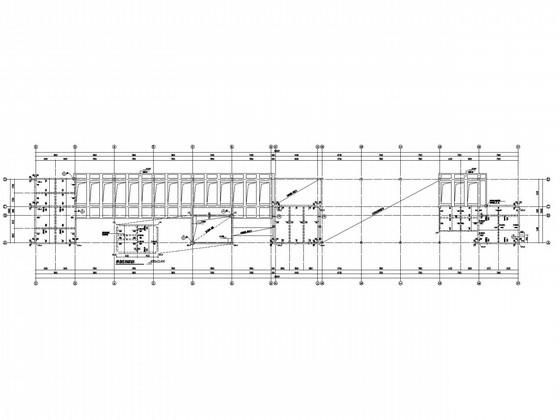

屋顶层板配筋图

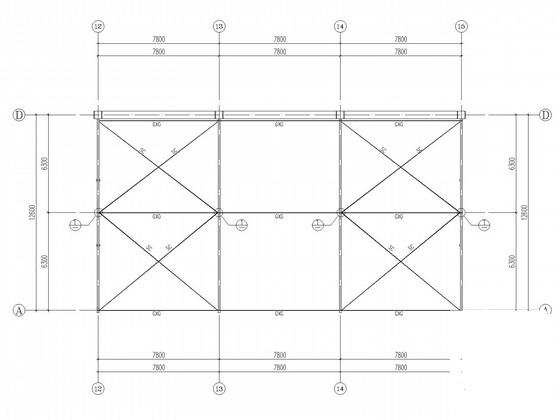

屋面支撑布置图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
钢结构框架施工 - 1 -
钢结构框架施工 - 2 -
钢结构框架施工 - 3 -
钢结构框架施工 - 4
以上是部分截图，请下载附件后查看完整高清内容
