一份5层监督局办公楼加建钢结构楼层结构CAD施工图纸（7度抗震）

jxyy7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：办公
• 建筑高度类型：多层建筑
• 建筑地上层数：5层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：25年
• 建筑设计结构形式：钢结构
• 钢结构：门式刚架
• 抗震设防烈度：7度抗震
• 风压：0.45kN/平方米
• 雪压：0.55kN/平方米
• 参考图纸：11张
• 设计年代：近代

附件详情

该项目是监督局计量楼,主要功能:办公，加建钢结构楼层，门式刚架结构，加层结构设计使用年限同主体结构的剩余使用年限（20年），抗震设防烈度为7度。
该资料包含： 结构设计说明 ，卧梁及圈梁、构造柱平面图，钢柱平面定位图，钢构件 平面布置图 ，屋面檩条布置图，钢架图，楼梯图等共计11张图。
设计年代：近代

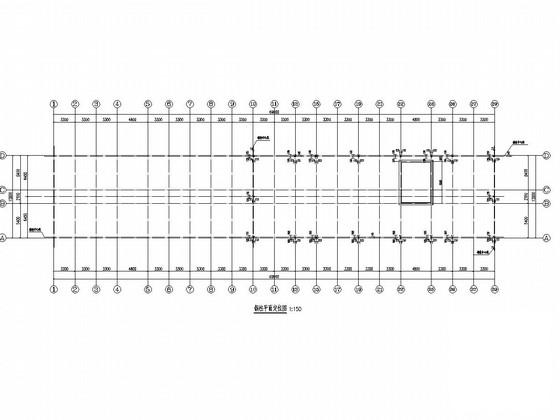

钢柱平面定位图

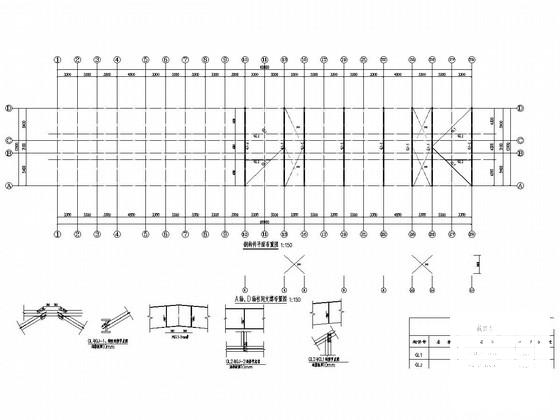

钢构件平面布置图

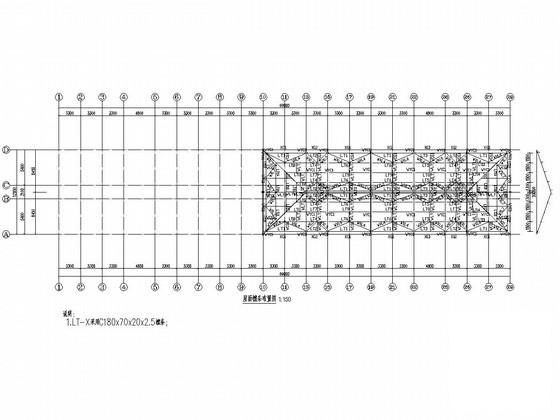

屋面檩条布置图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
