4层办公楼多联机系统设计施工CAD图纸
-
设计详细说明：有
-
建筑类别：办公
-
建筑高度类型：多层建筑
-
建筑设计面积：2760平方米
-
建筑地上层数：4层
-
图纸设计深度：施工图
-
图纸设计格式：CAD2000
-
设计内容：空调,通风
-
空调系统：制冷剂系统
-
送风方式：散流器送风
-
项目所在地：贵州
项目概要：
该项目黔东南州凯里数据中心项目中的办公楼。地上四层，总高度为17.60m，建筑面积为2760m2，一至三层为办公用房，四层为员工宿舍。本建筑为框架结构。
设计内容：
该项目设计内容包括通风、空调设计。
部分图纸展示：

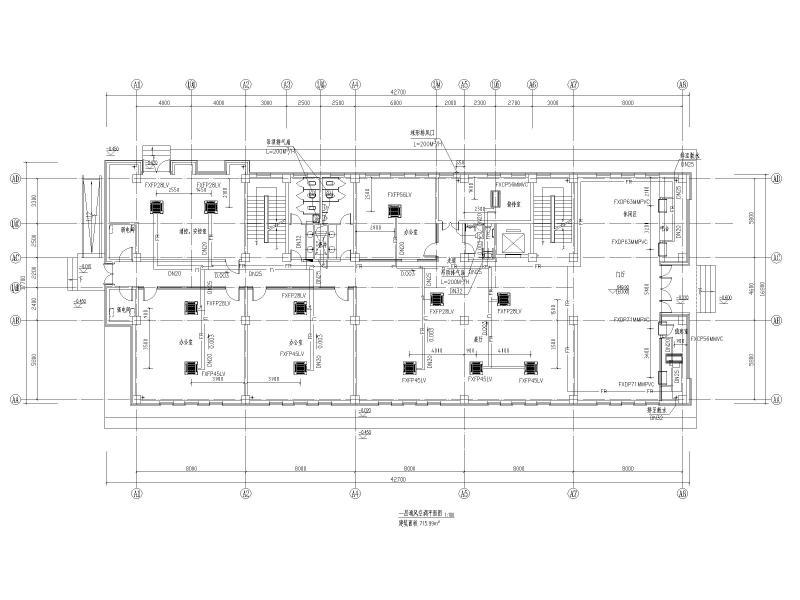

一层通风空调平面图

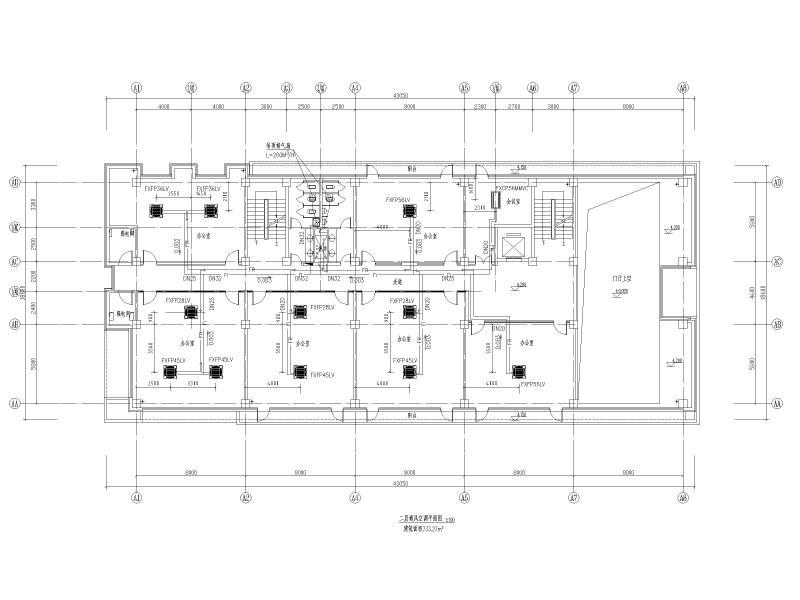

二层通风空调平面图

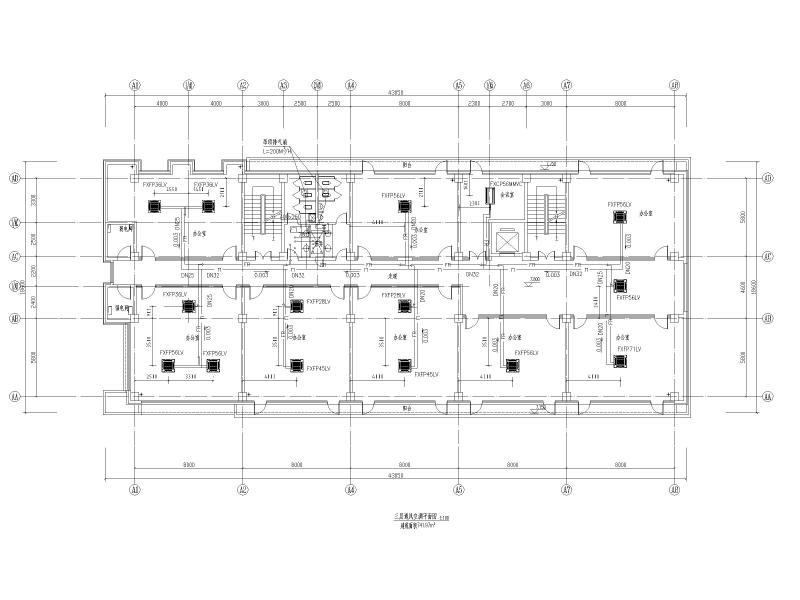

三层通风空调平面图

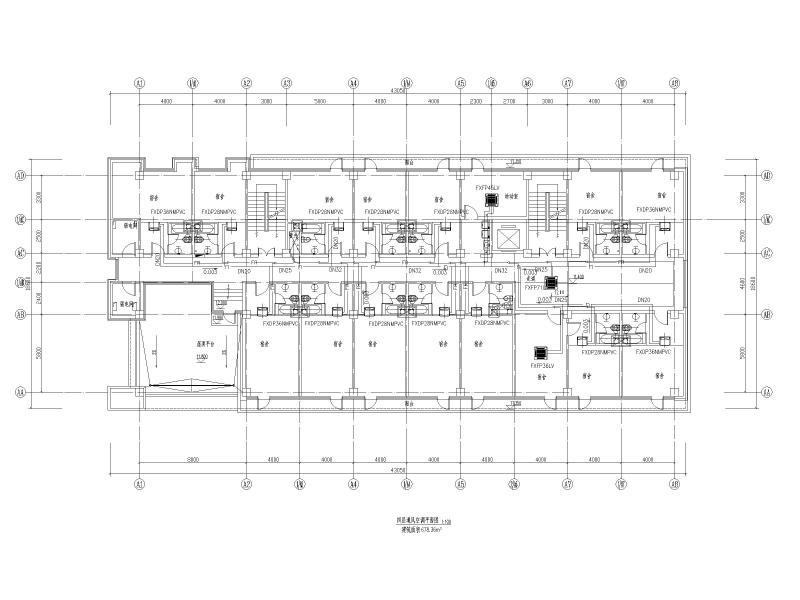

四层通风空调平面图

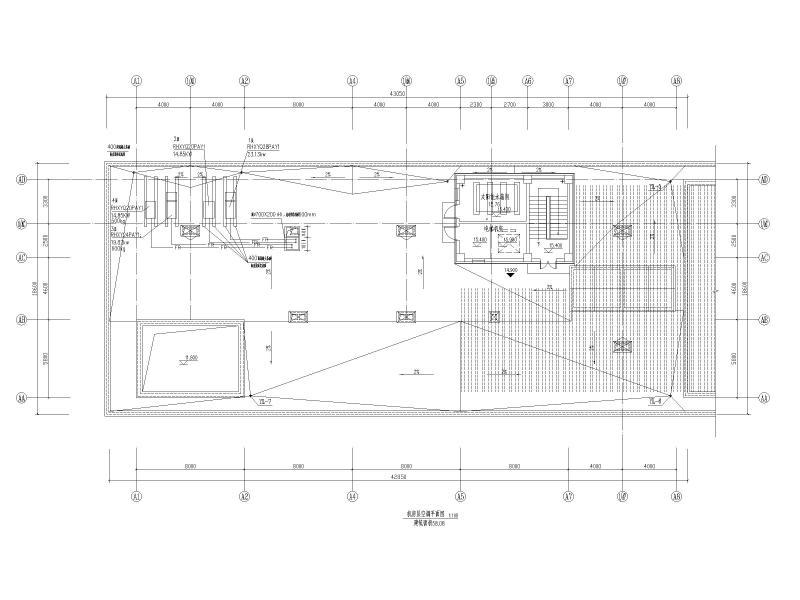

机房层空调平面图
设计与施工说明，主要设备表
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
办公楼多联机设计 - 1 -
办公楼多联机设计 - 2 -
办公楼多联机设计 - 3 -
办公楼多联机设计 - 4 -
办公楼多联机设计 - 5 -
办公楼多联机设计 - 6
以上是部分截图，请下载附件后查看完整高清内容
