13072平米单层车间强电设计CAD施工图纸(防雷接地系统等)(dwg)

bbnnxx

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 建筑高度类型：单层建筑
• 建筑设计面积：13072平方米
• 建筑地上层数：1层
• 图纸设计深度：施工图
• 参考图纸：5张
• 设计年代：近代
• 负荷等级：三级
• 防雷等级：第三类
• 接地方式：TN-C-S
• 强电 设计：低压配电,电气照明,建筑物防雷,接地安全

附件详情

该项目为某单层车间，建筑面积为13072平方米，檐口高度14.5150米，排架结构，建筑防火等级二级，生产的火灾危险性类别为丁类。设计范围包括：配电系统、 照明系统 、 防雷接地 系统等。

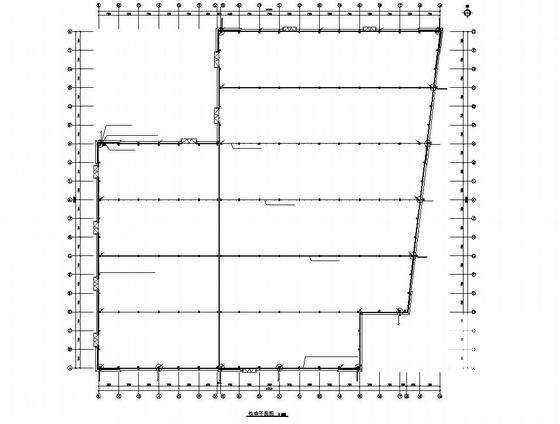

第 1 张图

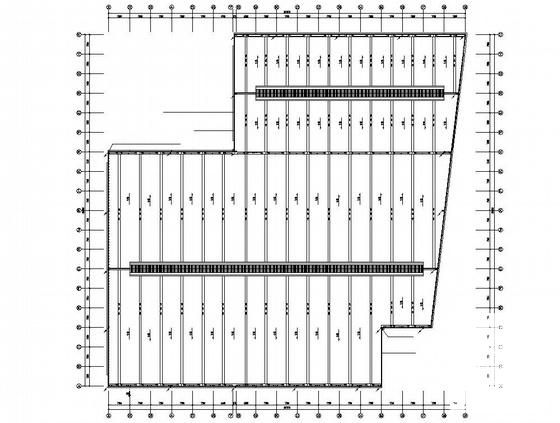

第 2 张图

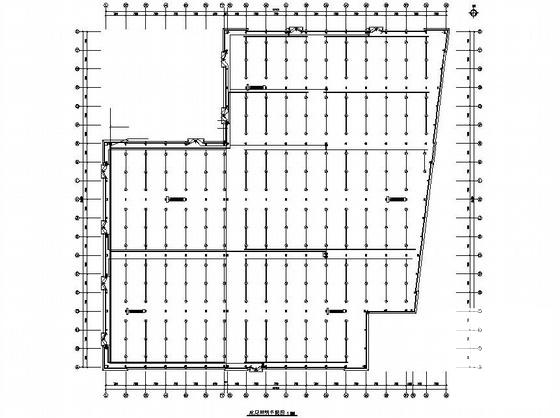

第 3 张图

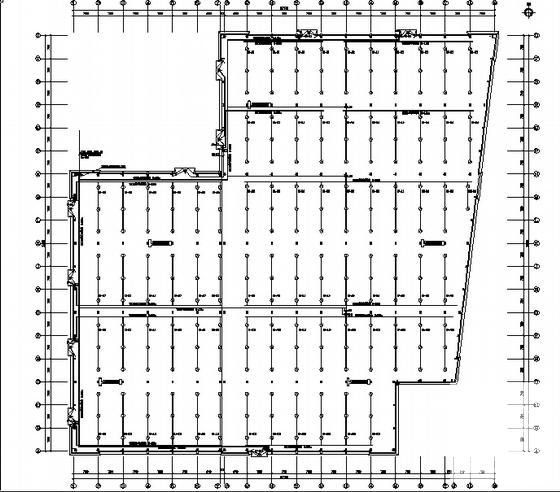

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
