建筑类别:办公
-
建筑高度类型:高层建筑
-
建筑设计面积:7272.44平方米
-
建筑地上层数:9层
-
建筑地下层数:1层
-
图纸设计深度:施工图
-
参考图纸:30张
-
节点大样:防雷接地,弱电设备
-
负荷等级:二级
-
防雷等级:第三类
-
项目所在地:天津
-
强电设计:低压配电,电气照明,建筑物防雷,接地安全
-
弱电设计:
火灾自动报警系统
,视频监控系统,通信系统,信息网络系统
附件详情
该项目地上九层,地下一层,裙房二层,建筑设计结构形式为部分砖混结构,建筑高度34.8米, 建筑面积7272.44平方米,原为老年公寓,二类高层。现将本单体建筑使用功能调整为办公建筑。
设计范围:弱电系统,
照明系统
,
供配电系统
,防雷接地系统等。

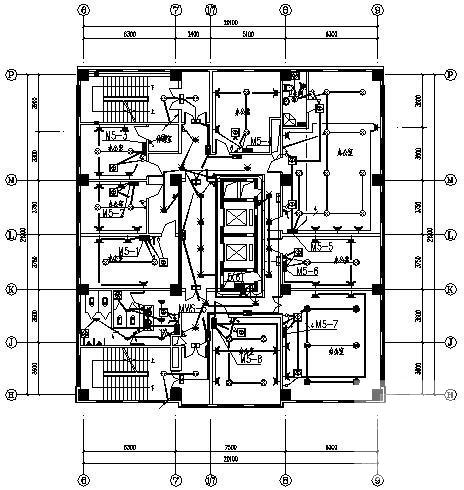

第 1 张图

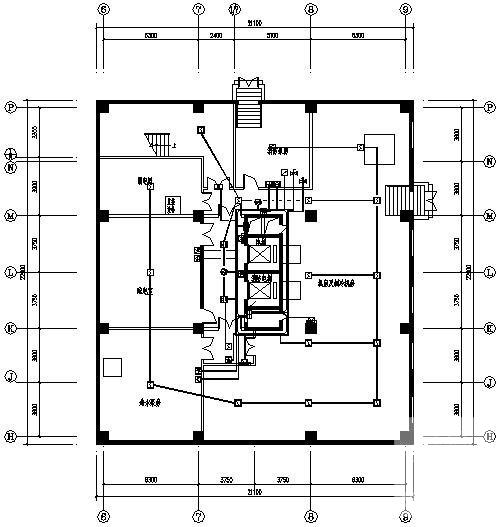

第 2 张图

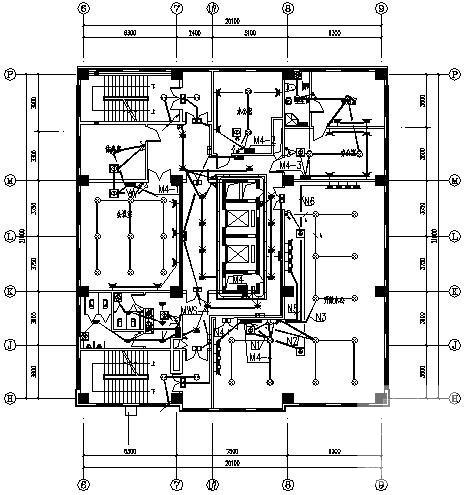

第 3 张图

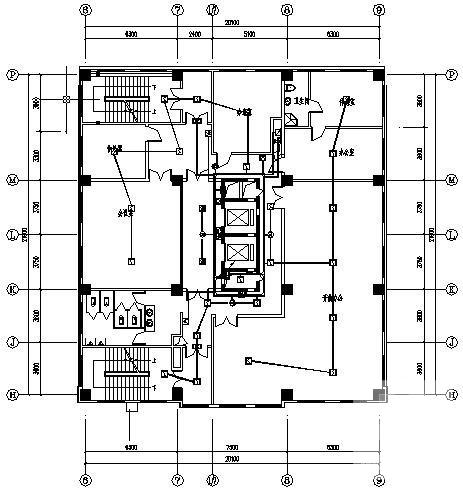

第 4 张图 以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容
