2层车间强电施工CAD图纸（2019）

该附件为辽宁车间强电施工图（2019）

一、项目概况

(1) 该项目建筑名称:辽宁农业科技发展有限公司30万吨/年肥料混装项目包装车间-1;建设单位:辽宁福尔特农业科技发展有限公司;建筑地点:辽宁省盘锦市;

(2) 该项目建筑面积:3146.2m^U2^U(坡道部分未计算面积);

(3)建筑层数、高度:地上二层,建筑高度为20.7米,室内外高差为0.3米;

二、设计范围

1)低压配电系统; 2)电力、照明系统; 3)防雷接地系统;

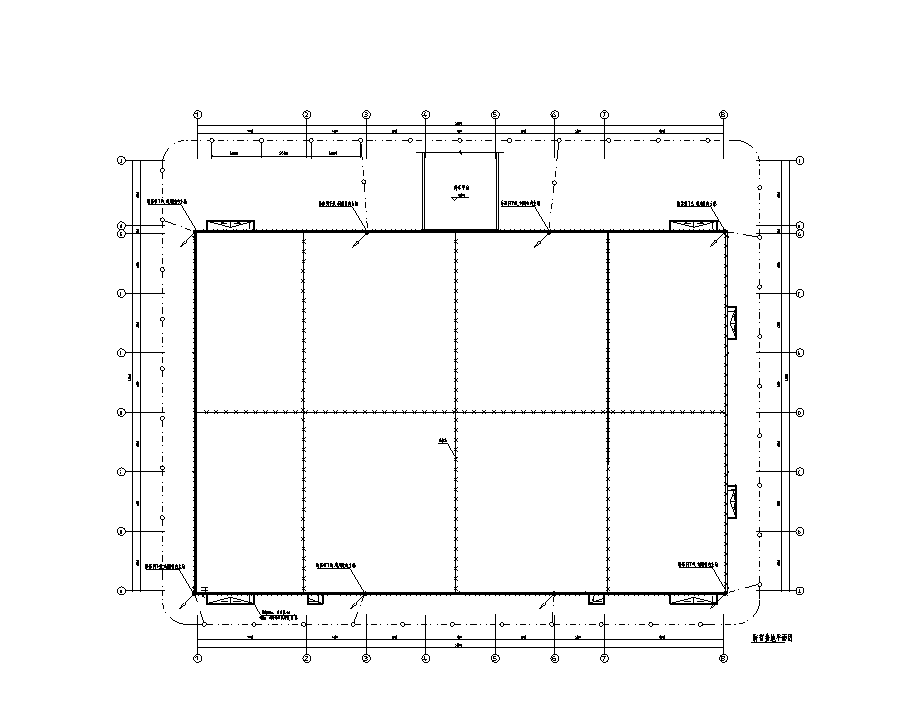

防雷接地平面图

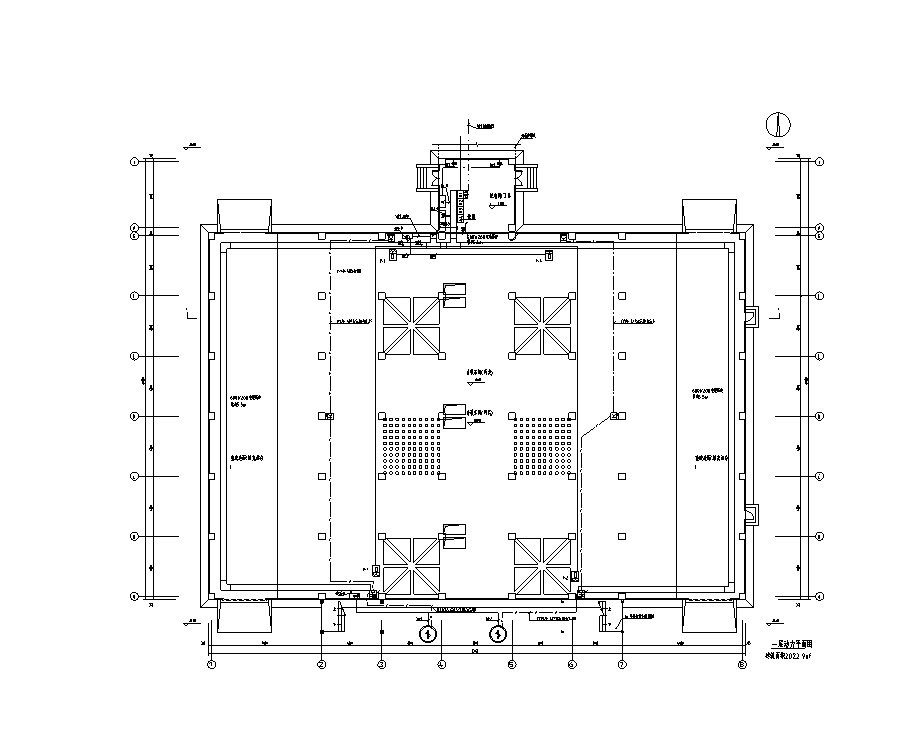

二层动力平面图

一层动力平面图

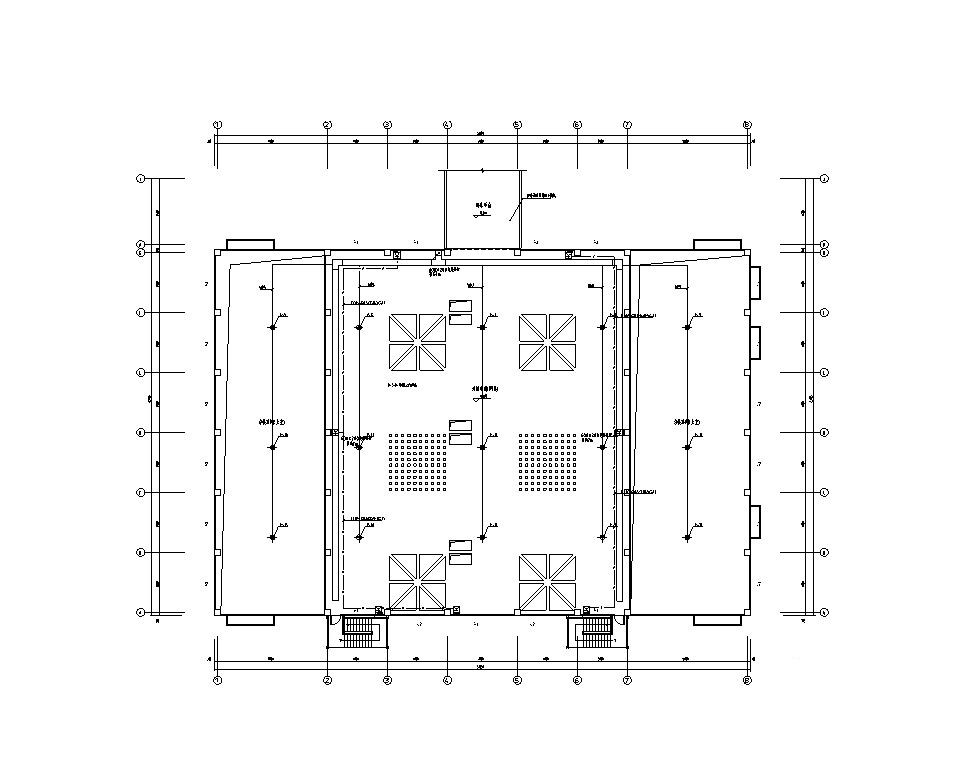

一层照明平面图

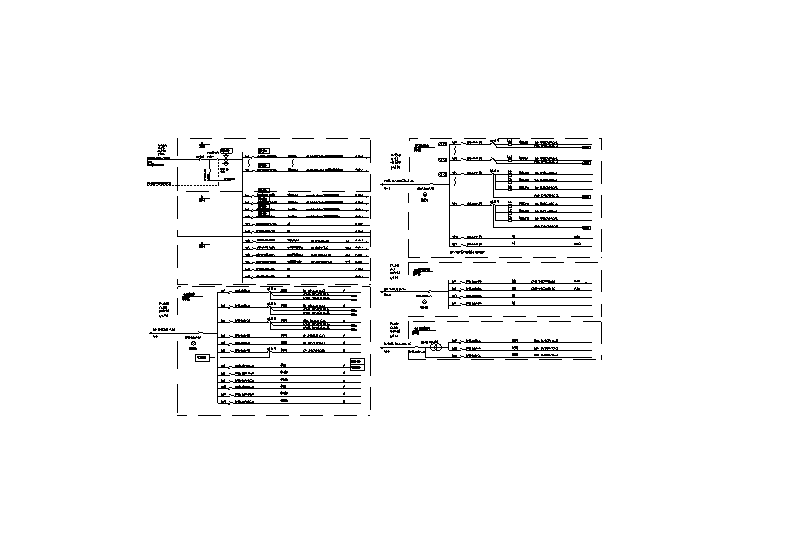

供配电系统图
