[CAD图]大桥龙门吊起重机结构设计计算和施工方案(中承式拱桥)(dwg)

woshiyig22

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

杭州市钱江四桥位于钱江大桥下游4.3公里，南星桥1#码头上游约200米处；北端跨越滨江公路通过复兴立交桥与杭州市已建的中河高架路相连，构成了一条连接杭州市中心与滨江新区的便捷通道。桥位处江面规划宽度为1160米，桥梁设计全长1376米，主桥设计采用钢管砼双主拱方案，其计算跨径组合为2×85 190 4×85 190 2×85，其中85米跨为下承式系杆拱桥和上承式拱桥的组合，190米跨为下承式系杆拱桥和中承式拱桥的组合。两侧引桥均为双层3×45米跨高强预应力砼箱梁结构；全桥的跨径组合为3×45 90 89 196 4×89 196 89 90 3×45。主桥上、下层均不设纵坡，上层桥面的中心标高32.315米，为6车道的快车道，下层桥面的中心标高18.60米，为过江轻轨和人行通道，通航标准按国家四级航道设计，最高通航水位为6.123米，通航净高10米，航道宽度80米。190米跨部分桥梁的横断面宽度为30.6米，引桥及85米跨部分桥梁的横断面宽度为25.0米，引桥上层设4.0%的纵坡，下层设2.0%的纵坡。桥梁上、下层等宽，外形结构美观，整体性好。

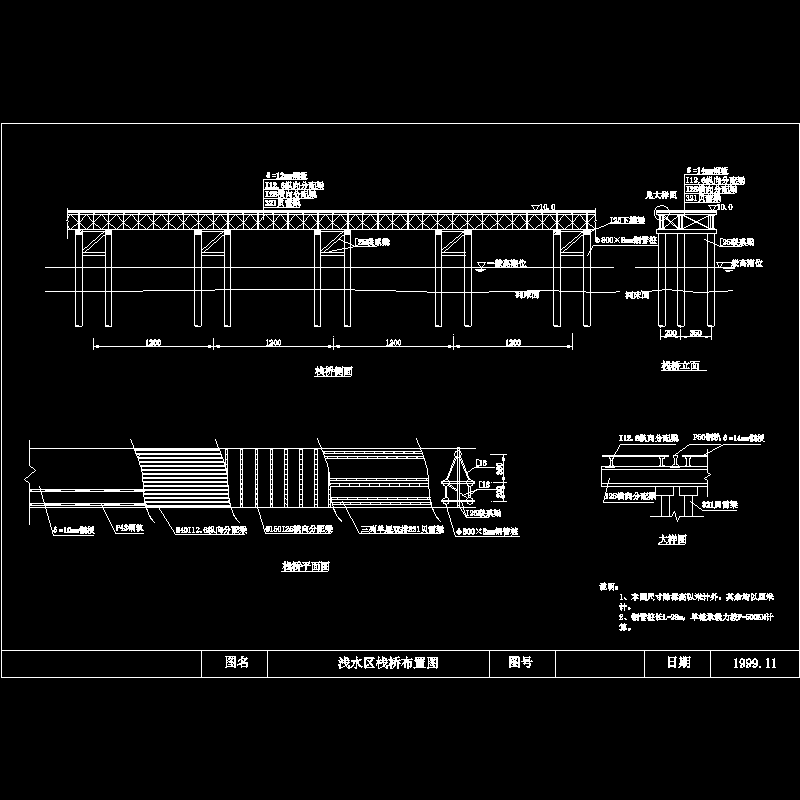

栈桥.dwg

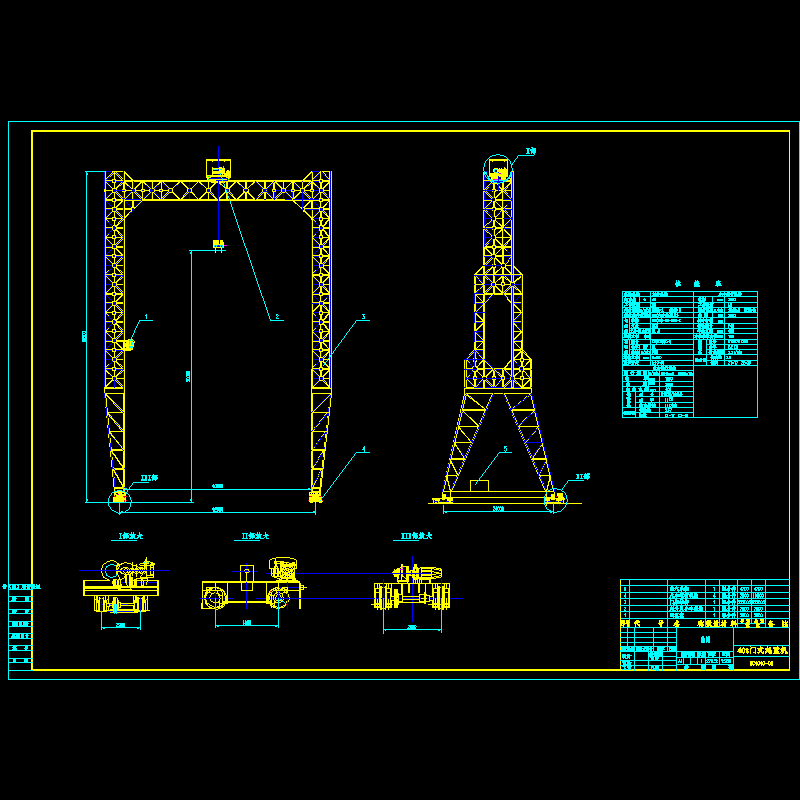

龙门吊.dwg

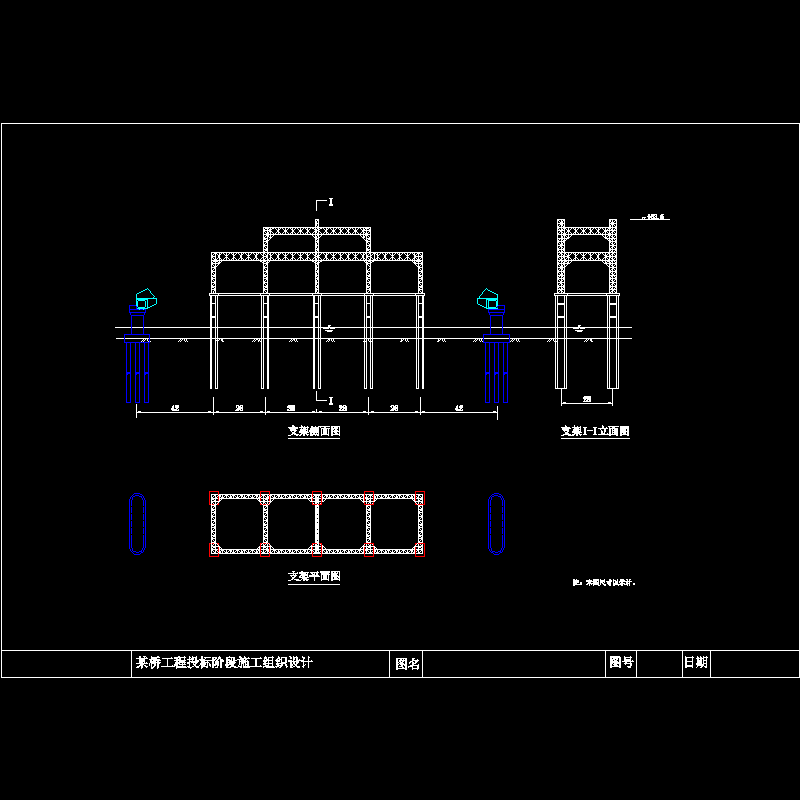

主拱支架.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
