[CAD图]30m临时道路干砌块石挡墙结构设计（设计说明）(混凝土垫层)(dwg)

zhouxingxing

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

车行道按公路Ⅰ级。A、B型挡墙地基处理后承载力特征值不小于100kpa。B型挡墙承载力特征值不小于80kpa。C型挡墙承载力特征值不小于55kpa。 　　挡墙断面尺寸：H：2500、3500、≤1800、1800；B：2225、2400、≤2225、2500。 　　材料:(1).压顶采用C25素混凝土。(2).干砌块石挡墙采用MU30块石，外表面采用较规则块石砌筑,墙身块石间的缝隙采用碎石填充密实。(3).挡墙基础下采用100mm厚C15素混凝土垫层，每边宽出100mm。A.B型挡墙地基采用松木桩加固，C型挡墙采用天然地基。松木桩采用梢径120，长6m松木桩加固处理。箱涵两侧河道范围内挡墙基础采用搅拌桩。 　　……共计2张，设计于2013年

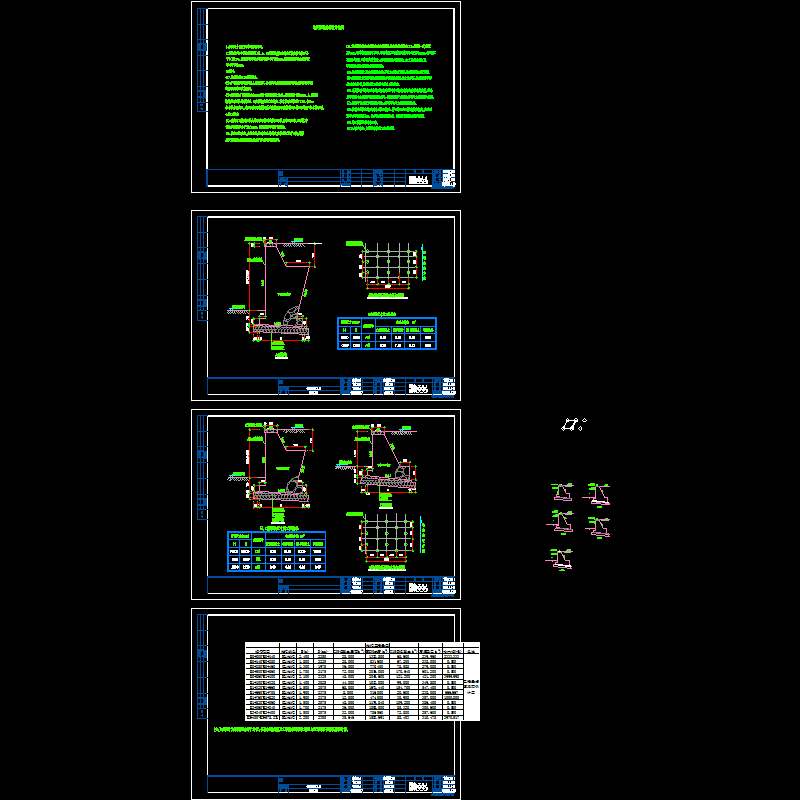

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
