市政道路雨水跌水井大样及配筋CAD图纸（4张）(混凝土砌块)(dwg)

woshi2020

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

本井适用于D≤600、D=700~1000、管径大于d1000的雨水管，跌差1.0~4.0米。
人行道上井深3.1m以内及车行道上井深1.9m以内井筒壁厚采用300（单轮砌块），超过部分采用600厚井筒（双轮砌块）。
底板可采用C30混凝土砌块或C25混凝土现浇。
……
共计4张，编制于2012年

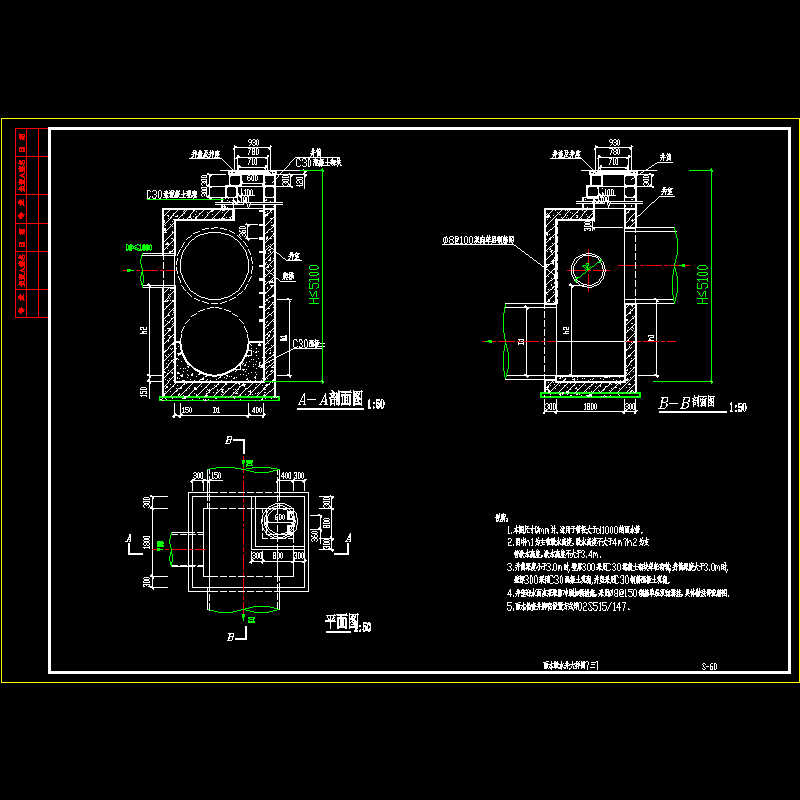

管径大于d1000的雨水管

D=700~1000

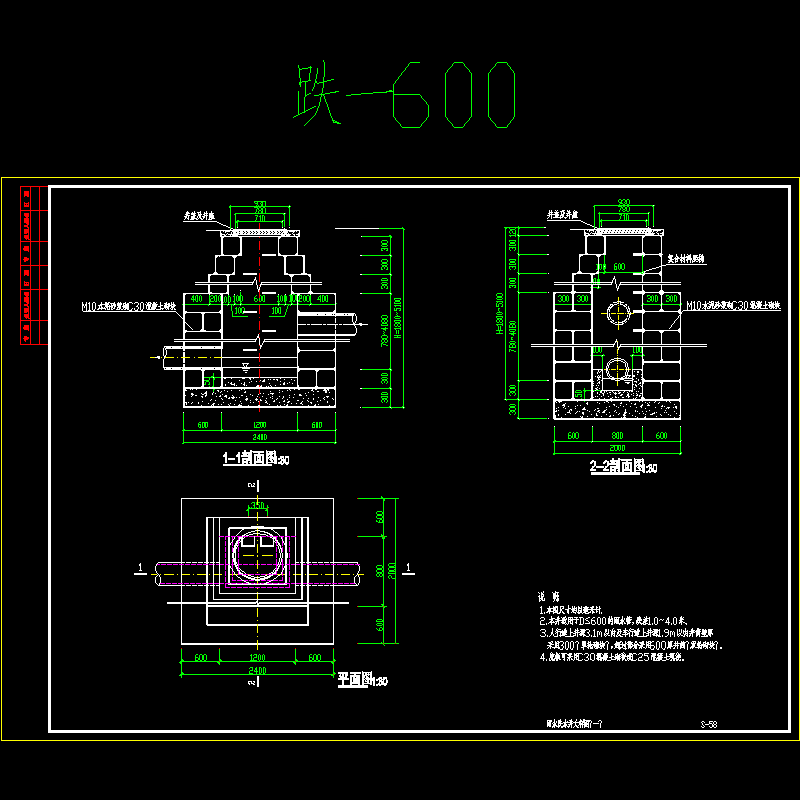

雨水跌水井大样图D=600

雨水跌水井(一)1~4 600(小于5.1米)1.dwg

雨水跌水井大样图（三）1.dwg

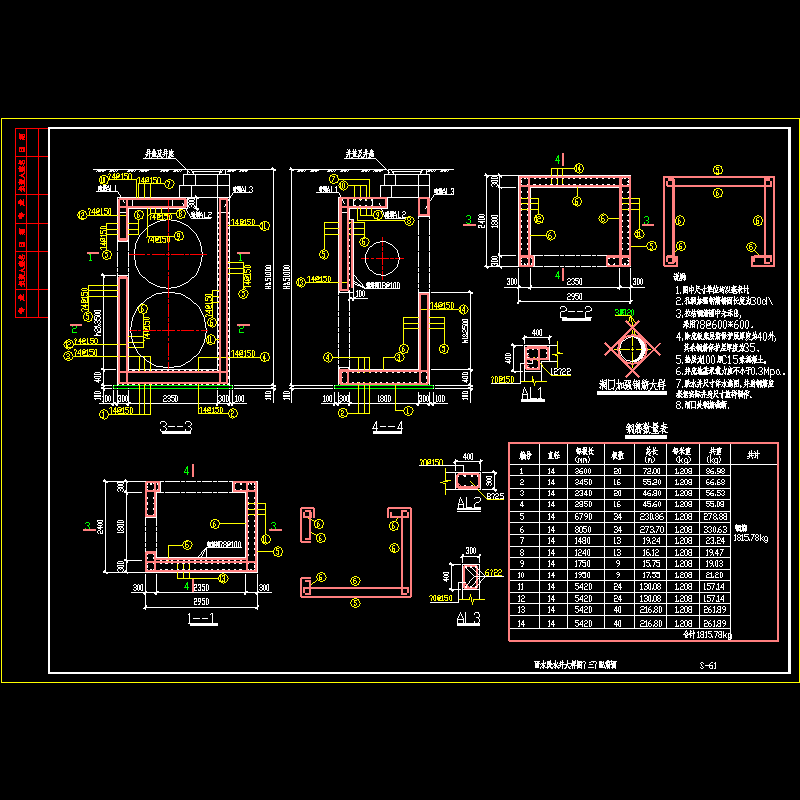

雨水跌水井大样图（三）配筋图.dwg

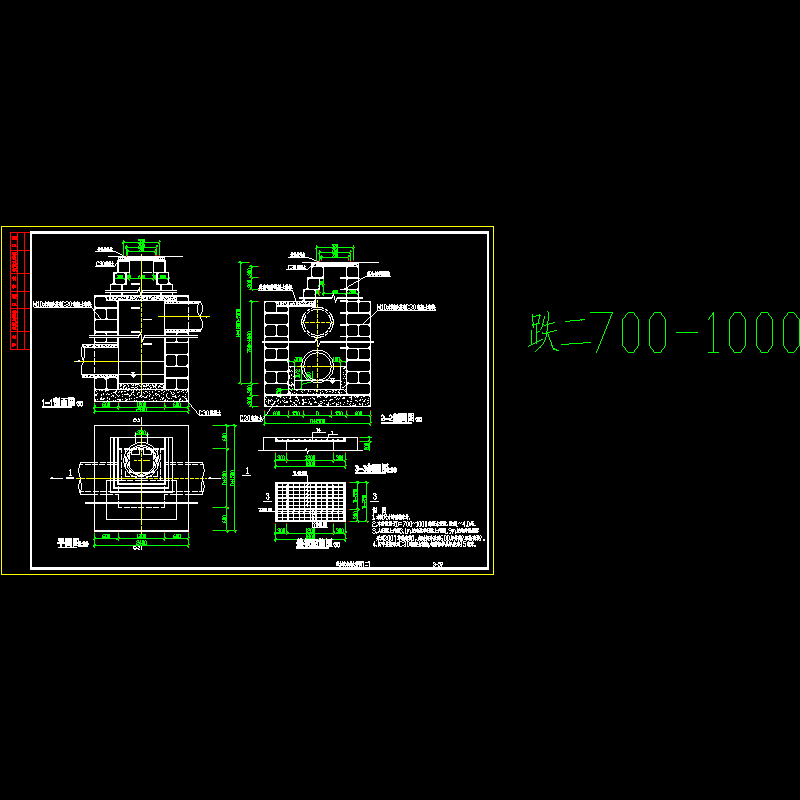

雨水跌水井（二）1~4 700~100(小于5.1米)1.dwg
