小区排水竣工CAD图纸(设计变更通知单)(dwg)

haot222

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情 该项目为干管排水工程的一项专项工程，本图尺寸单位：毫米；标高单位：米，黄海高程系。 　　本图是根据某设计院工程设计变更通知单及设计变更洽商单的基础上进行施工绘制的竣工图。 　　该顶管段采用以W-6处工作井为起点分别向W-1及W-7顶进。顶管全长208.5m；顶管穿越土质层为回填土夹石。 　　该段工程共建1座顶管工作井，2座检查井。工作井是顶管施工中用的临时结构，按施工方案施工，完成顶管后，在工作井内施工检查井，外运土方将工作井回填。 　　W-7检查井接入D线主箱涵采用DN800钢筋砼管，长1m，W-1转换井接入原有箱涵处浇筑钢筋砼箱涵长3100×宽800×高1300。

w-6.dwg

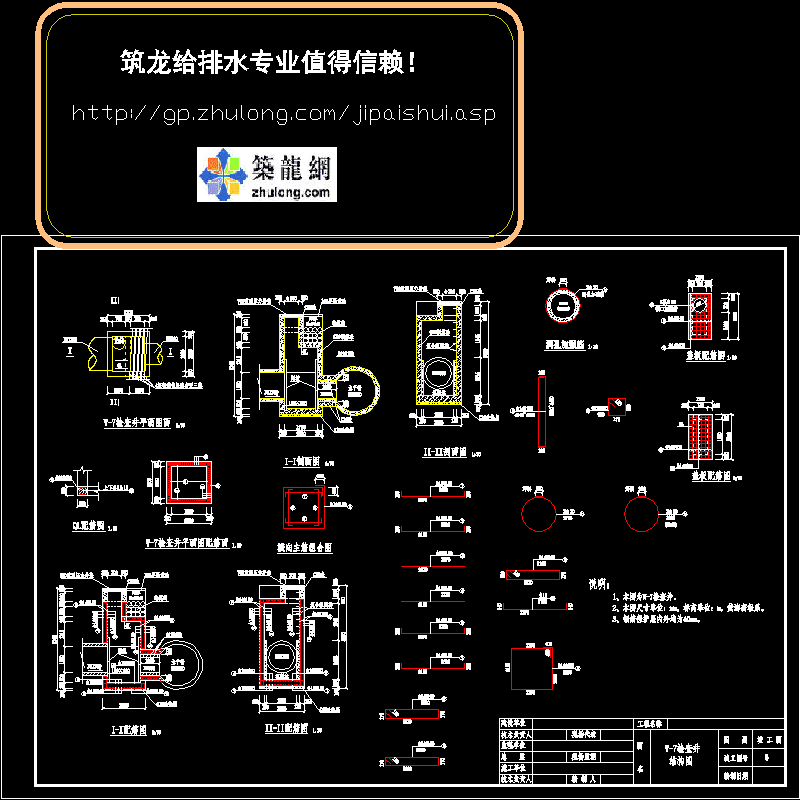

w-7.dwg

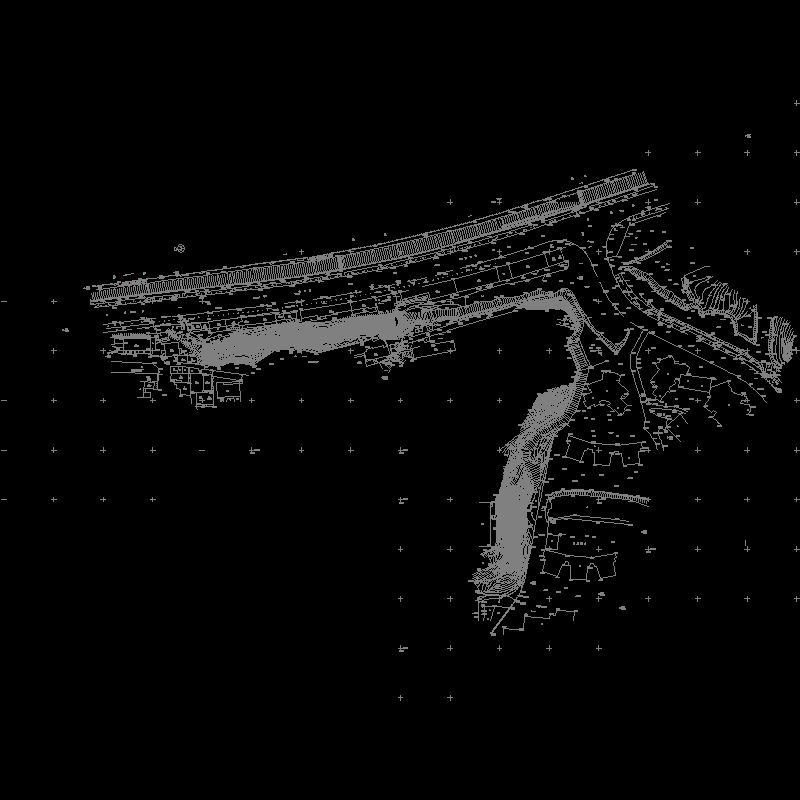

地形图.dwg

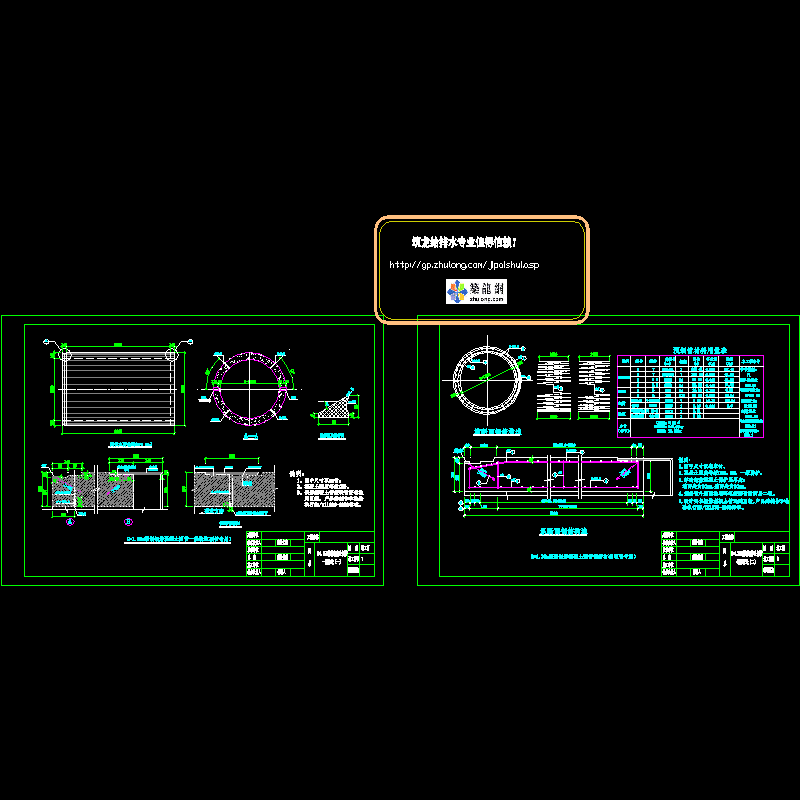

排水管构造d1350.dwg

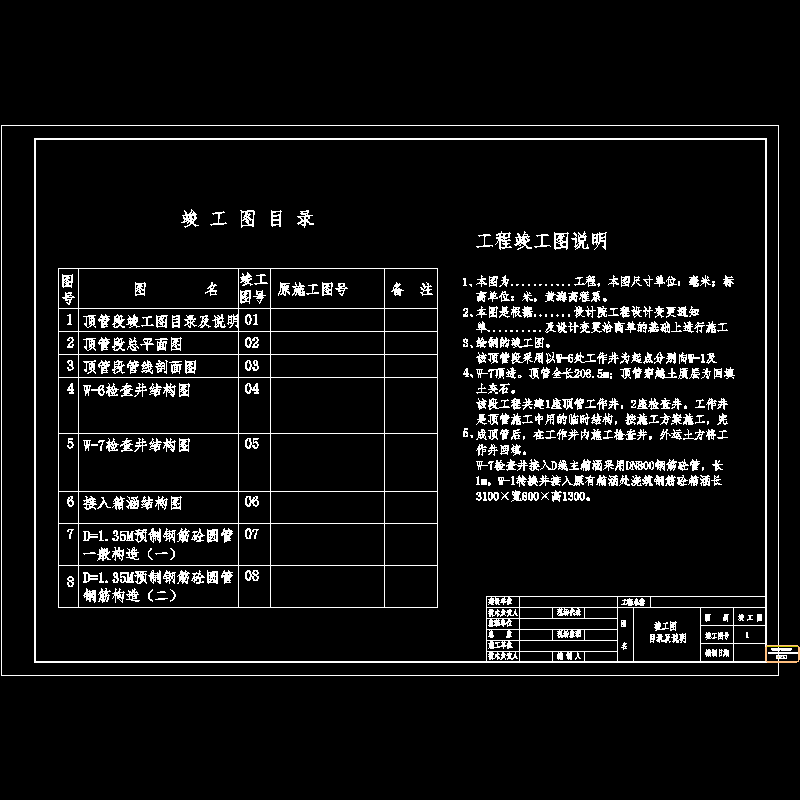

竣工图目录.dwg

箱函图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
