道路排水工程竣工CAD图纸

附件详情

  • 无目录

附件详情

一、项目概要
1、我单位承担桂林市XX区XX路雨、污水管道施工。
2、施工规范:GB50268-97《给排水管道工程施工及验收规范》。
3、主要工程量:雨、污水管Ф400、Ф300、200铪管,Ф110、50
pvc管1121.5米,其中污水管道588.1米,雨水管道533.4米,
雨水检查井21座,雨水口32个。污水检查井38个,修复污水检
查井18个,污水方井8个,修复污水方井6个。

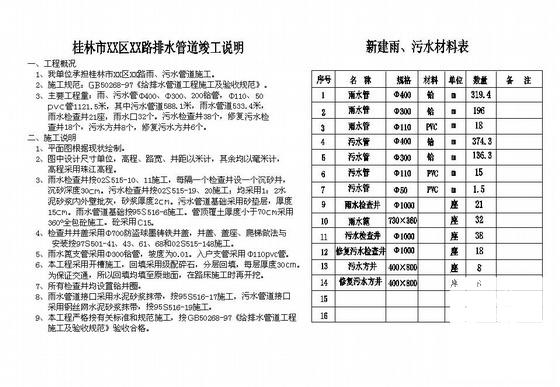

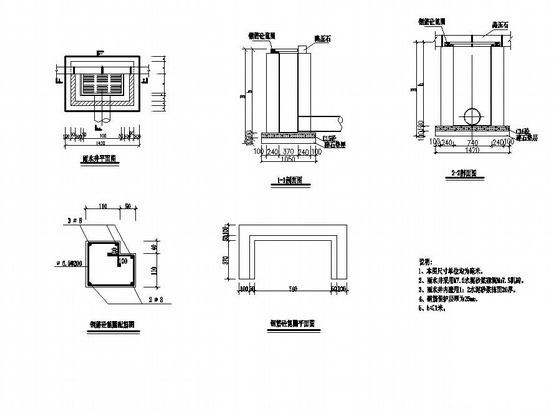

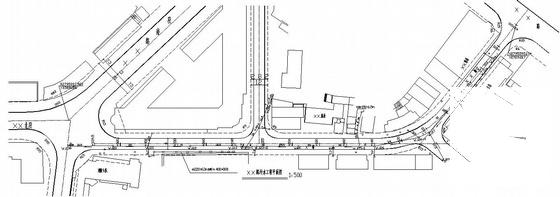

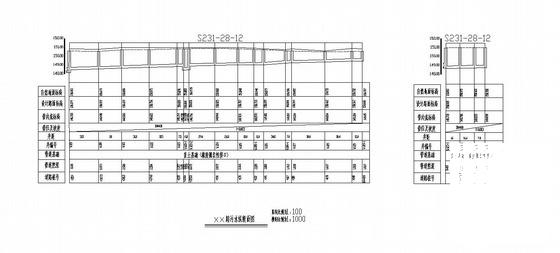

这份参考资料主要包括施工说明及材料表、污水平面图及纵断面图、雨水平面图及纵断面图、雨水篦子 等,共6张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 道路排水工程 - 1
    道路排水工程 - 1
  • 道路排水工程 - 2
    道路排水工程 - 2
  • 道路排水工程 - 3
    道路排水工程 - 3
  • 道路排水工程 - 4
    道路排水工程 - 4
以上是部分截图,请下载附件后查看完整高清内容
