一份4层美术学院美术馆给排水CAD施工图纸

yy8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：教育建筑
• 建筑层数：多层建筑
• 建筑设计面积：23704.71平方米
• 建筑高度：22m
• 地上楼层：4层
• 设计阶段：施工图设计
• 供水方式：市政供水, 高位水箱
• 供水分区：无
• 设计内容：给水系统, 污水排水系统, 雨水排水系统, 消火栓系统, 喷淋系统
• 地下室：无
• 设置场所火灾危险等级：中危险级Ⅰ级
• 参考图纸：20-50张
• 设计年代：近代

附件详情

• 建筑给水排水工程设计施工总说明(一)
• 建筑给水排水工程设计施工总说明(二)
• 给排水总平面图
• 水力计算表
• 设备及主要材料表
• 给排水系统原理图
• 水 消防系统 原理图
• 一层平面图(一)
• 一层平面图(二)
• 二层平面图(一)
• 二层平面图(二)
• 三层平面图(一)
• 三层平面图(二)
• 四层平面图(一)
• 四层平面图(二)
• 屋面层平面图
• 消防泵房大样图
• 卫生间大样图一
• 卫生间大样图二
• 水管井、集水坑及水箱间大样图

附件详情

该项目占地面积为：24622.51平方米。是一栋四层的展览建筑。美术馆高度为22米。建筑地上4层，无地下室，主要房间为展览大厅，有少量的办公室、多功能厅、库房、设备用房等。
计设有生活给水系统、生活污水系统、雨水系统、消火栓给水系统、湿式自动喷水灭火系统。
总建筑设计面积：23704.71m2。设计.
图纸共20张

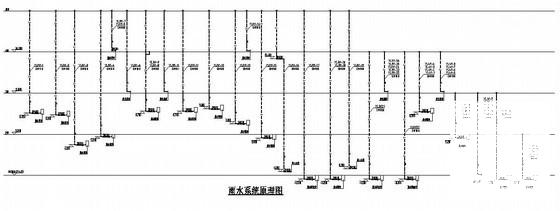

雨水系统原理图

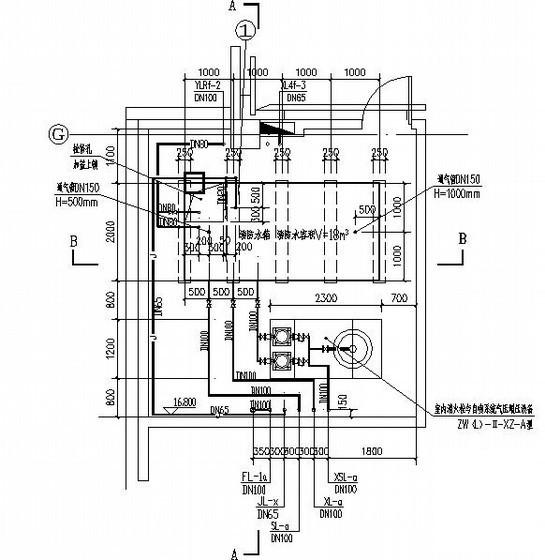

水箱大样图

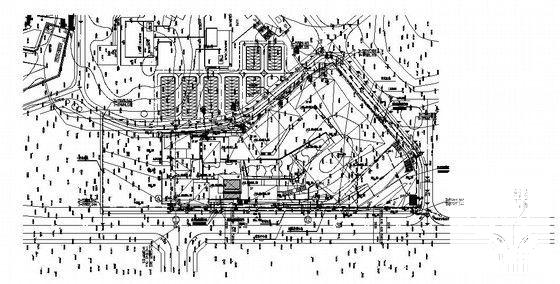

给排水总图

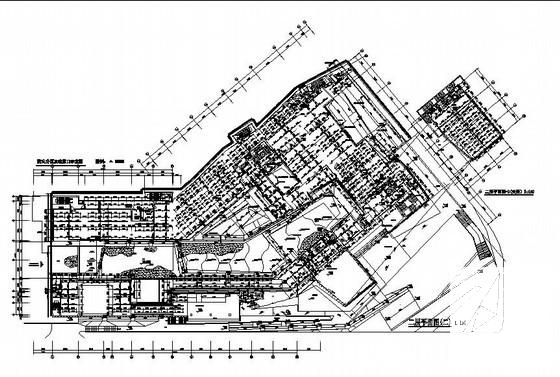

平面分布图

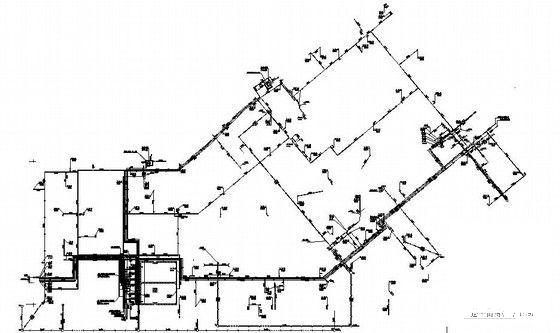

消火栓系统原理图

卫生间大样图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
