20000t污水处理SBR工艺图纸(转弯半径)()

sanrenrens

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

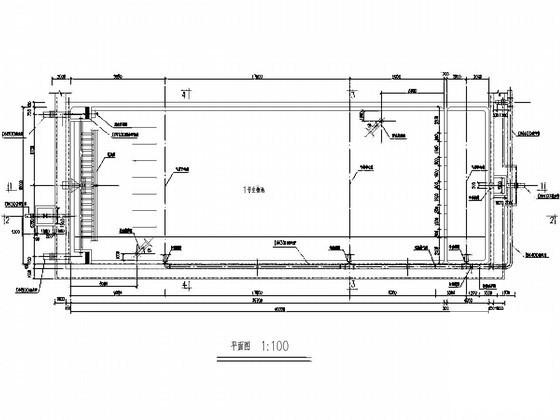

• SBR池平面图
• 泵房平面及A-A剖面图
• 泵房B-B剖面图及设备材料表
• 沉砂池平剖面图
• 鼓风机房平剖面图
• 污水处理厂总平面图
• 污水处理厂工艺管线图
• 污水处理厂给排水管线图
• 污泥脱水机房设备布置平面图

附件详情

1、本构筑物定位及进出口管道朝向以总图标注为准
2、厂区占地为25.52亩，厂区主干道宽为6.0米,转弯半径为9.0米
3、室内地面相对标高±0.00等于绝对标高212.45米
9张ＣＡＤ图

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
