市政道路各种跨径限高架构造图纸121张dwg格式CAD（整梁式中间法兰式悬臂式）(地脚螺栓)

guiqulai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

• MJ01限高门架（跨径L=13m）构造图4张
• MJ02限高门架（跨径L=17m）构造图1张
• MJ03限高门架（跨径L=18m）构造图4张
• MJ04整梁式（跨径L=13m）限高门架构造图6张
• MJ05整梁式（跨径L=18m）限高门架构造图6张
• MJ06整梁式（跨径L=9m）门架构造图[实际制作图]5张
• MJ07整梁式（跨径L=14m）门架构造图6张
• MJ08整梁式（跨径L=15m）门架构造图[实际制作图]5张
• MJ09整梁式（跨径L=16m）门架构造图6张
• MJ10整梁式（跨径L=18m）门架构造图6张
• MJ11中间法兰式（跨径L=22m）门架构造图6张
• MJ12中间法兰式（跨径L=26m）门架构造图A6张
• MJ13中间法兰式（跨径L=26m）门架构造图B6张
• MJ14中间法兰式（跨径L=32m）门架构造图6张
• MJ15大型龙门架（跨径L=9m）结构图6张
• MJ16大型龙门架（跨径L=14m）结构图6张
• MJ17大型龙门架（跨径L=18m）结构图6张
• MJ18大型龙门架（跨径L=22m）结构图6张
• MJ19两边悬臂式（跨径L=3 9 3m）门架结构图6张
• MJ20两边悬臂式（跨径L=7 20 7m）门架结构图6张
• MJ21两边柱头加大式（跨径L=14m）门架结构图6张
• MJ22两边柱头加大式（跨径L=17m）门架结构图6张

附件详情

该资料包含各种跨径整梁式、中间法兰式、大型龙门架、两边悬臂式、两边柱头加大式限高架构造图。
横梁与标志板之间的连接钢板的焊接应严格按图中尺寸进行布置。基础采用明挖法施工,基底先进行整平夯实,且控制标高,施工完毕后应对基坑回填夯实。基础浇筑时注意顶面平整,调整好地脚螺栓与基础对中且调整好安装角度。横梁和立柱的焊接、法兰盘边角的加劲肋与法兰盘的焊接、立柱顶端和下底部与法兰连接处均采用坡口焊接处理,其他构件均采用双面焊接。
……
共计121张，编制于2010年

大型龙门架（跨径L=22m）结构图

两边悬臂式门架结构图

两边柱头加大式门架结构图

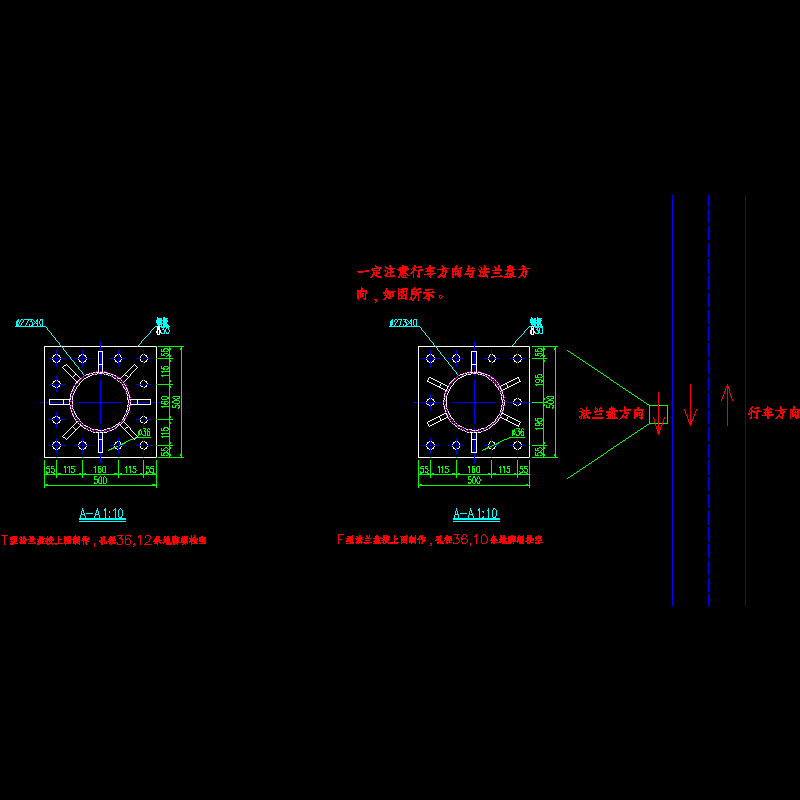

法兰盘结构图.dwg

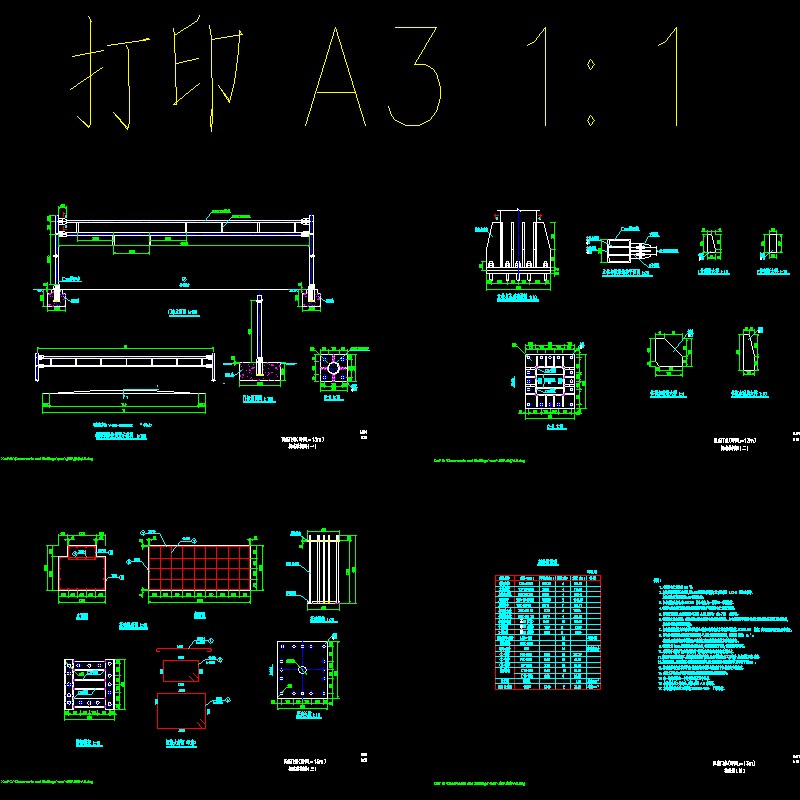

mj01限高门架（跨径l=13m）构造图4.dwg

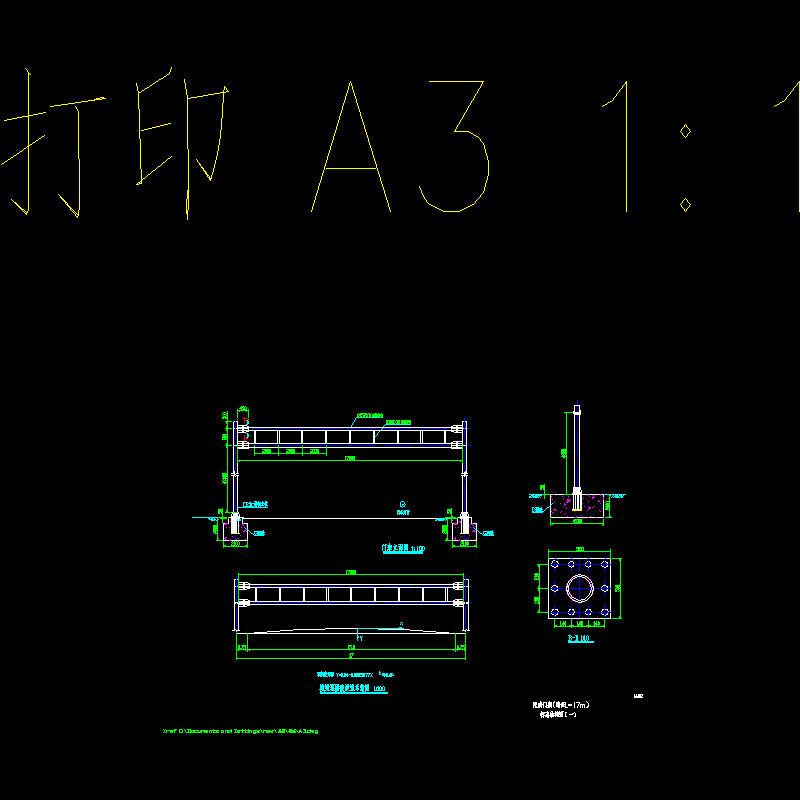

mj02限高门架（跨径l=17m）构造图1.dwg

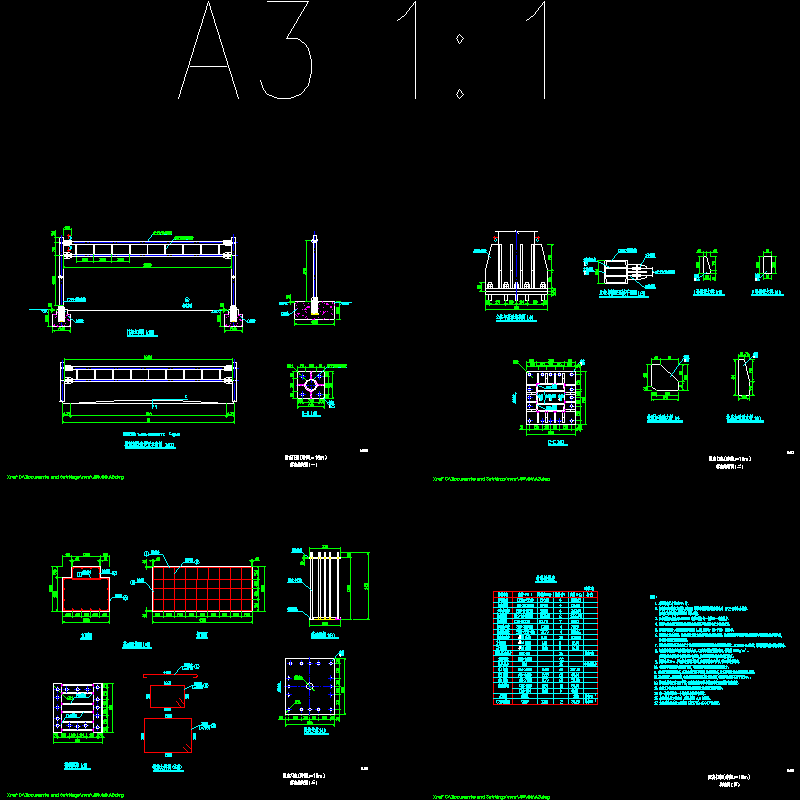

mj03限高门架（跨径l=18m）构造图4.dwg

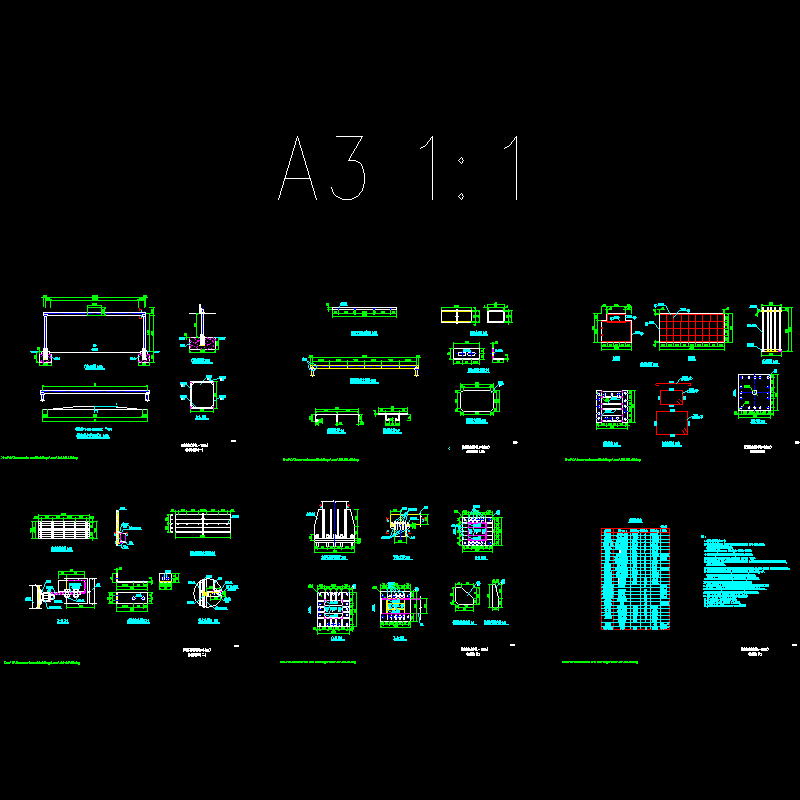

mj04整梁式（跨径l=13m）限高门架构造图6.dwg

mj05整梁式（跨径l=18m）限高门架构造图6.dwg

mj06整梁式（跨径l=9m）门架构造图[实际制作图]5.dwg

mj07整梁式（跨径l=14m）门架构造图6.dwg

mj08整梁式（跨径l=15m）门架构造图[实际制作图]5.dwg

mj09整梁式（跨径l=16m）门架构造图6.dwg

mj10整梁式（跨径l=18m）门架构造图6.dwg

mj11中间法兰式（跨径l=22m）门架构造图6.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
