35米跨径连续箱梁通用CAD图纸112张（4套不同斜交26米分离式路基）(横梁钢筋构造)(dwg)

shenshenmi · 发表于 2020-6-22 22:07:45

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

位置：辽宁
设计年代：近代
使用性：公路桥
跨径大小和多跨总长：35m
承重构件受力情况：梁桥
使用年限：永久性桥
材料类型：预应力桥

附件详情

每套内含：

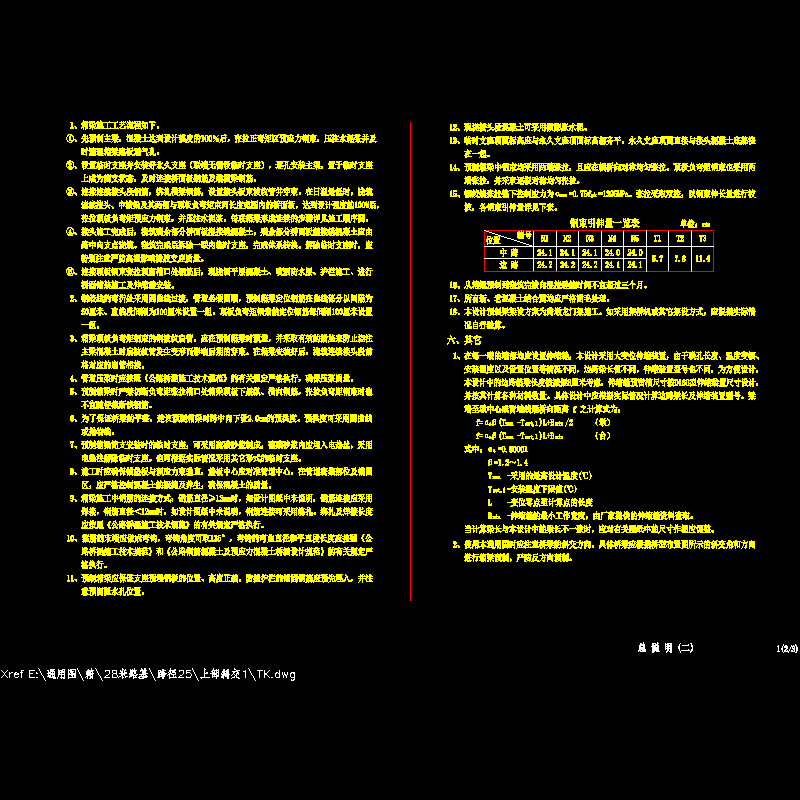

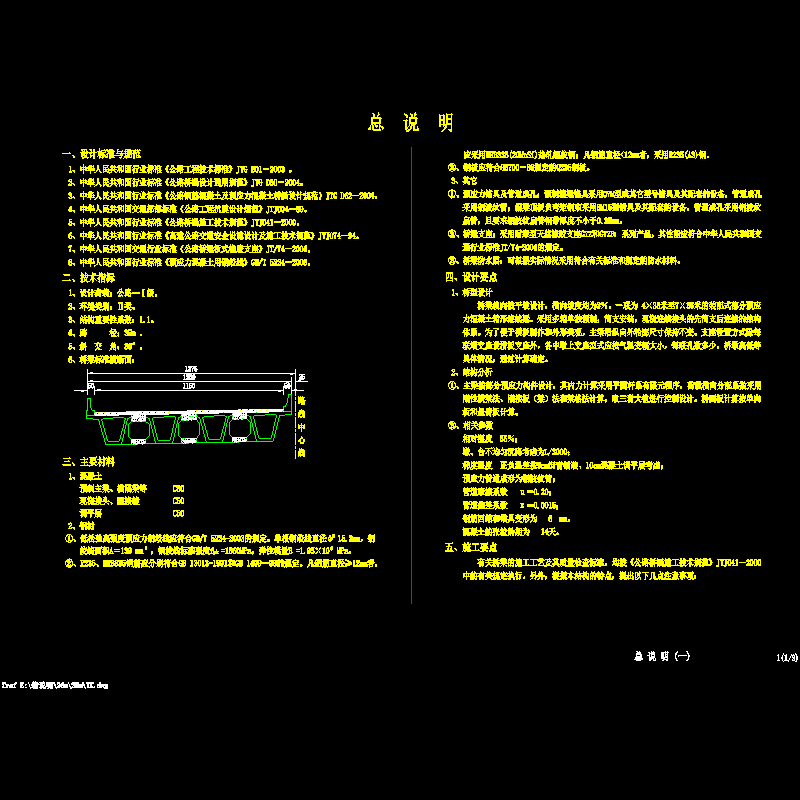

总说明3

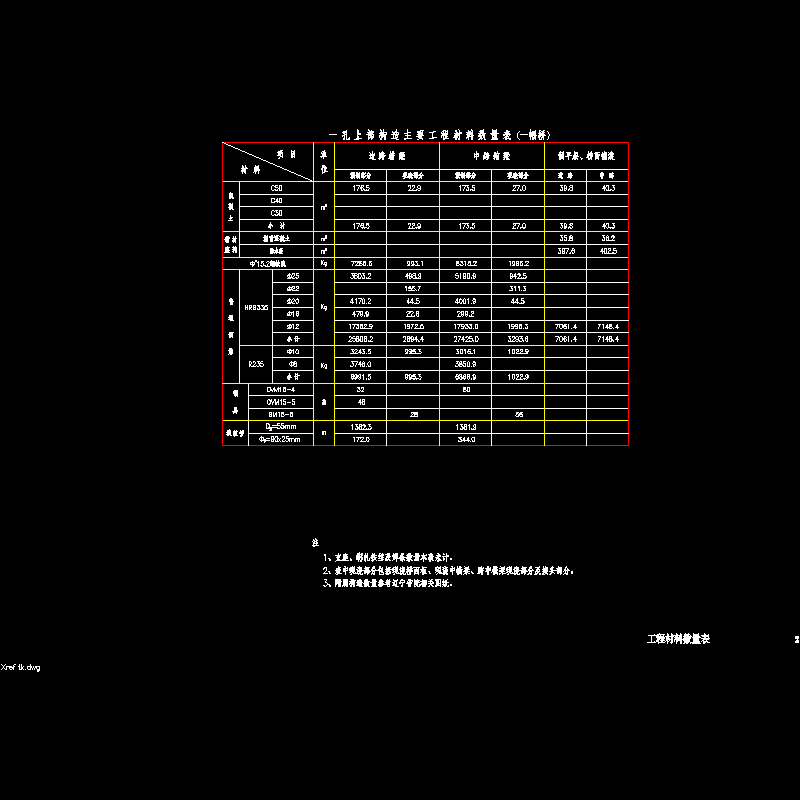

工程材料数量表
典型横断面
箱梁一般构造5
预制箱梁钢束构造2
箱梁顶板负弯矩钢束构造
箱梁普通钢筋构造7
现浇桥面板钢筋构造
端横梁钢筋构造
现浇中横梁钢筋构造
跨中横梁钢筋构造2
负弯矩区钢束槽口钢筋构造
梁端封锚和锚下钢筋构造
预制堵头板钢筋构造
预应力锚具构造2
板式橡胶支座构造

附件详情

35米跨径箱梁，斜交角：0°、10°、20°、30°。
设计荷载：公路－Ⅰ级；桥面宽度：净－11.5米
路基宽度：W=26.0米分离式路基。结构重要性系数：1.1。
……
主要材料：混凝土C50。低松弛高强度预应力钢绞线应符合GB/T 5224-2003的规定。单根钢绞线直径φ 15.2mm，钢绞线面积A＝139 mm ，钢绞线标准强度f =1860MPa，弹性模量E =1.95×10 MPa。R235、HRB335钢筋。钢筋直径≥12mm采用HRB335(20MnSi)热轧螺纹钢；凡钢筋直径<12mm者，采用R235(A3)钢。
……

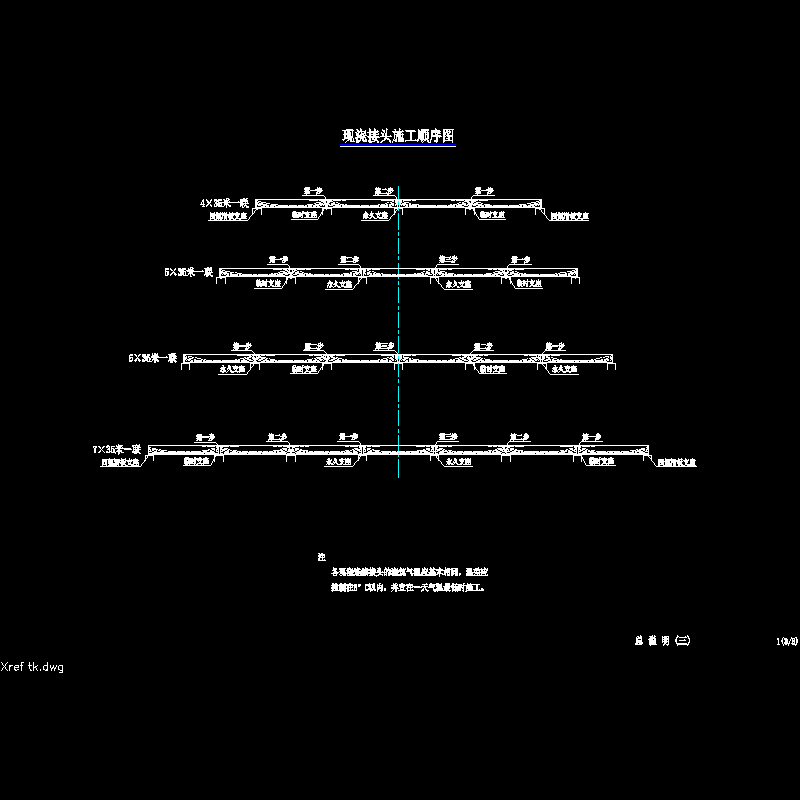

桥梁纵向按平坡设计，横向坡度均为2％。一联为 4×35米至7×35米的装配式部分预应力混凝土箱形连续梁。采用多箱单独预制，简支安装，现浇连续接头的先简支后连续的结构体系。为了便于模板制作和外形美观，主梁沿纵向外轮廓尺寸保持不变。支座设置方式除每联端支座设滑板支座外，各中墩上支座型式应按气温变幅大小，每联孔数多少，桥墩高低等具体情况，通过计算确定。主梁按部分预应力构件设计，其内力计算采用平面杆系有限元程序，荷载横向分配系数采用刚性横梁法、刚接板（梁）法和梁格法计算，取三者大值进行控制设计。桥面板计算按单向板和悬臂板计算。桥梁支座采用耐寒型天然橡胶支座GYZ和GYZF系列产品。预应力管道成形为钢波纹管；管道摩擦系数ｕ＝0.20；管道偏差系数κ＝0.0015；钢筋回缩和锚具变形为6mm。混凝土的张拉龄期为14天。
……
共计4套112张。设计于2006年

现浇桥面板钢筋构造

预应力锚具构造

预制钢束构造图

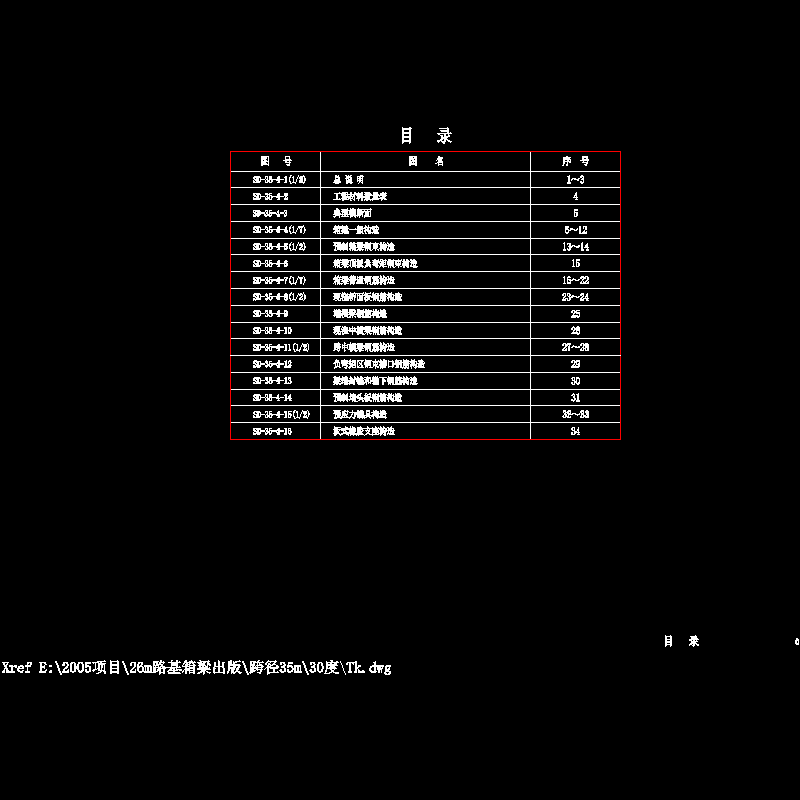

35米箱梁目录

现浇中横梁钢筋构造
