一份城市展示馆给排水消防CAD施工图纸（S型DKL热气溶胶自动灭火系统）

kack5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：文化
• 图纸设计深度：施工图
• 参考图纸：22张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
• 消火栓用水量室外(L/S)：30
• 消火栓用水量室内(L/S)：20
• 项目所在地：广东

附件详情

• 给排水平面图
• 喷淋平面图
• 消防平面图
• 消防干线平面图
• 卫生间大样
• 给水系统图
• 排水系统图
• 污水系统图
• 消火栓系统图
• 喷淋系统图
• S型DKL热气溶胶自动灭火系统原理图

附件详情

设计范围：
1.室内给水系统图；室内排水系统图。2.建筑红线内室外给水、排水系统。3.建筑红线内室外消火栓系统。4.建筑物内消火栓系统、自动喷水系统图及建筑灭火器配置
，共22张

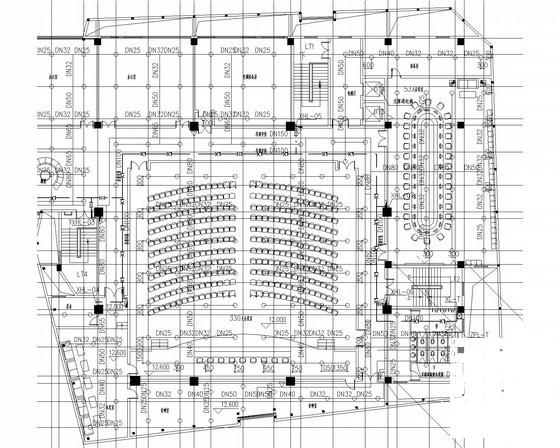

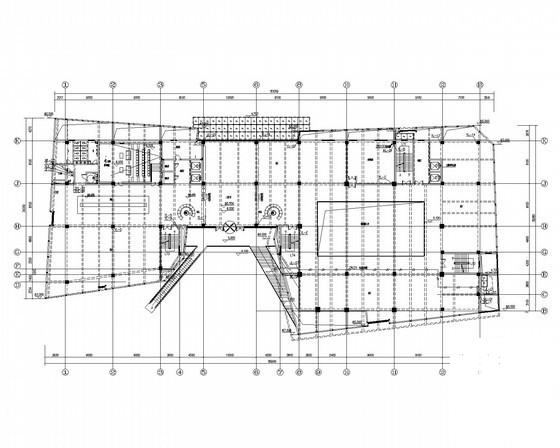

消防平面图

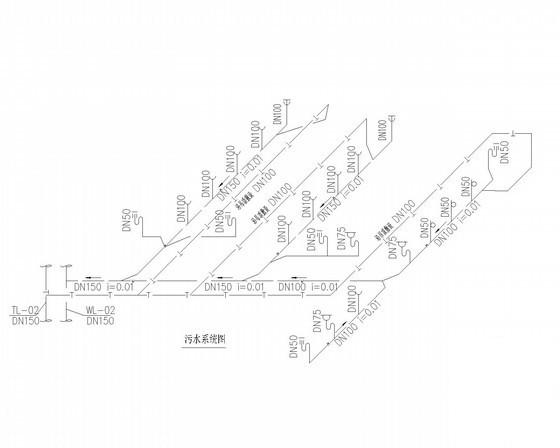

污水系统图

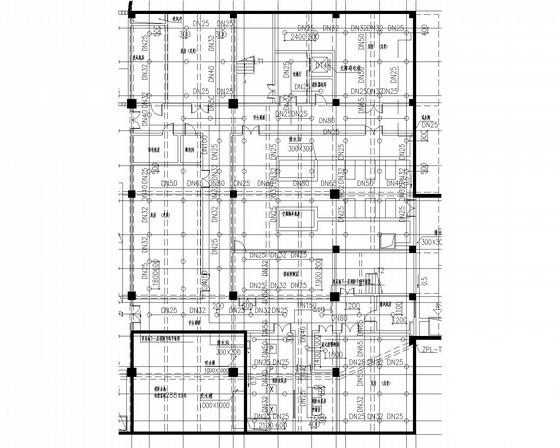

喷淋平面图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
