昆山9层办公楼暖通CAD施工图纸(空调水系统图)(dwg)

ttyyuullk123

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：办公
• 建筑高度：单层建筑
• 建筑面积：12000平方米
• 地上层数：9层
• 图纸设计深度：施工图
• 参考图纸：31张
• 设计内容：空调,防排烟,冷热源,机房
• 空调系统：空气-水系统
• 水系统：单式泵,异程式
• 送风方式：侧面送风,散流器送风
• 节点大样：风机盘管

冷热媒形式:

选用两台螺杆式水冷冷水机组提供本大楼夏天冷冻水，冬天提供蒸汽经室外内换热站换热后变成热水循环作热媒，凝结水回锅炉房再利用。

各种工质参数如下:

冷冻水: 7~12℃ 蒸汽压力: 0.4Mpa. 热水循环水温度: 55~60℃

1.螺杆式水冷冷水机组及冷泵（却）水泵置于屋顶制冷机房内,冷却塔安装于屋顶，注意冷却塔的接水盘必须高过冷却水管的安装高度，防止倒灌。

2.整体式换热机组设于屋顶换热间,该机组包含板式换热器及控制柜.热水循环泵及阀门.定压补水泵及阀门.蒸汽控制阀门仪表以及凝结水回收装置.其主要设备及阀门均为国际知名品牌,保证其运行可靠,同时该机组体积小,操作安装极其 方便,只需接入蒸汽管及水管,便可完成换热.循环.定压.补水及蒸汽回收功能.

图片展示：

一层空调风平面图

二层空调风平面图

二层空调水平面图

机房系统图

一层空调水系统图

吊式空调机全新风工况安装立面

吊式空调机全回风工况安装立面

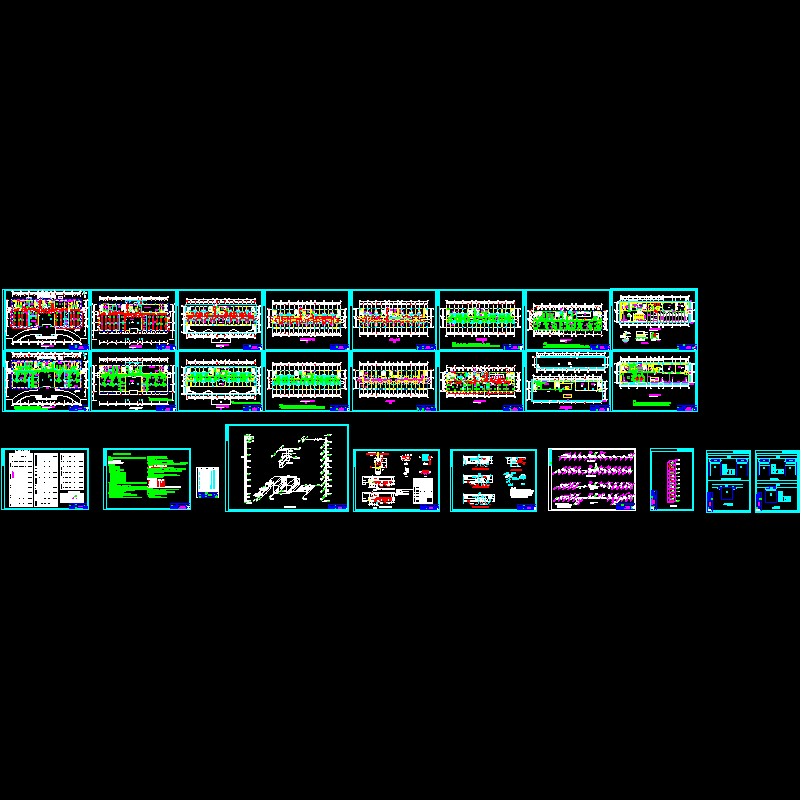

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
