一份6层单元式住宅楼给排水CAD图纸

kack5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅
• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑地上层数：6层
• 图纸设计深度：施工图
• 参考图纸：21张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 生产供水设计：热水系统,循环冷却水系统
• 排水设计：污水系统,废水系统,雨水系统
• 消防设计：灭火器配置系统
• 供水设备：高位水箱,水泵站,水池
• 供水方式：市政供水,高位水箱供水,无负压供水
• 排水体制：污废合流,雨污分流
• 排水技术：重力排水
• 大样节点：厨房,卫生间,阀门管件
• 热水供应方式：集中热水供应
• 项目所在地：安徽

附件详情

• 资料目录
• 给排水设计说明及图例
• 给排水大样及支管系统图
• 污水排水系统图
• 给水系统图
• 雨水排水系统图
• 架空层平面图

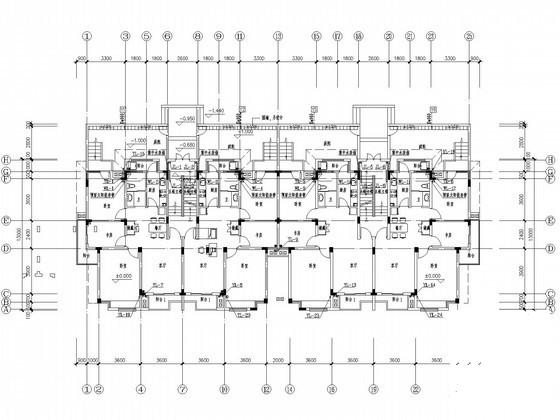

• 一层平面图
• 二~五层平面图
• 六层平面图
• 标高18.300平面图
• 屋顶平面图

附件详情

该项目位于安徽，该项目为56#、57#住宅楼,为6层单元式住宅,本专业设计内容包括室内生活冷热水系统,雨污排水系统及室内建筑灭火器配置设计;室外部分另见室外给排水设计。该项目给水由市政管网直接供水。污水检查井及雨水检查井均按给排水标准图集02S515施工。
，共21张图。

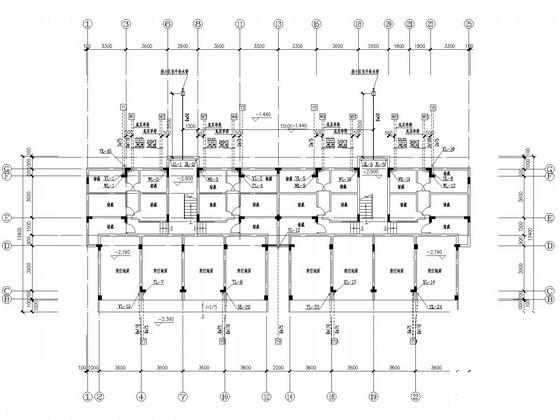

架空层平面图

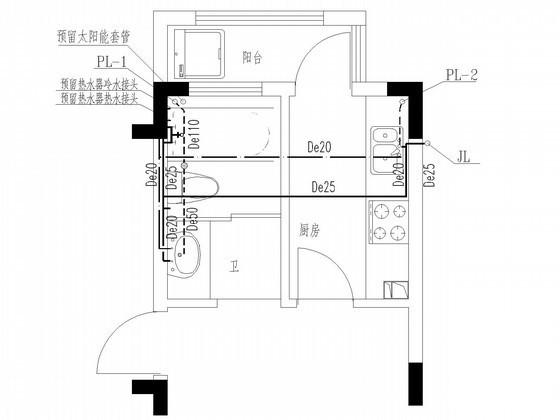

厨房卫生间管道布置平面详图

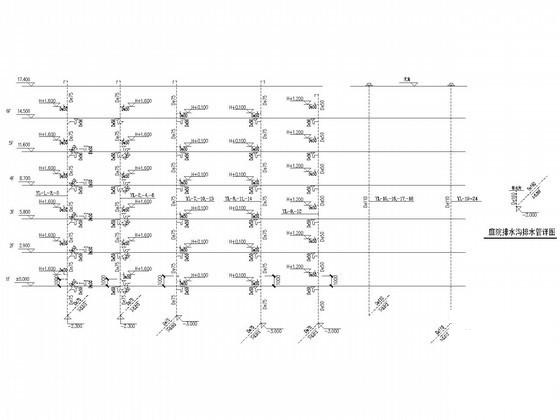

雨水排水系统图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
