[CAD施工图]一份单元式多层住宅楼毕业设计方案(现浇钢筋混凝土)

[复制链接]

0

主题

0

帖子

887

积分

超级版主

Rank: 8Rank: 8

积分
887
发表于 2020-4-14 13:51:09 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


[学士]某单元式多层住宅楼毕业设计   该资料为:[学士]某单元式多层住宅楼毕业设计   该项目采用框架结构,柱网布置灵活,选用横向承重方案,肋型现浇楼盖。主体结构共7层,层高3.0m。该项目建筑总高21.9m。   建筑层数:七层   建筑面积:4536平方米。   建筑结构形式:现浇钢筋混凝土框架结构、预制桩基础。   使用要求:两室两厅、三室两厅,在每一单元布置一个宽度为2.4m的楼梯   基本风压为:0.3kN/平米(B类场地)   基本雪压为:0.4kN/平米   年相对湿度:70%-80%   最低气温:-8度   最高气温:42度   年平均气温:16.8度   年平均最高气温:21.3度   年平均最低气温:13.2度   不考虑抗震设防要求   内容包括:   1、计算书:   第1章 设计任务及要求   第2章 建筑设计总说明   第3 章 结构方案设计总说明   第4章 楼梯的设计   第5章 现浇板的设计   第6章 框架荷载计算   第7章 框架内力   第8章 风载作用下的内力计算   第9章 框架的内力组合   第10章 框架横梁配筋   第11章 预制桩基础计算   共71页。   2、图纸:   建筑设计总说明、平面图、屋面平面图、立面图、剖面图、结构设计总说明、二~七层梁平法施工图、框架梁 柱配筋图、板配筋图、基础图共12张图纸。

单元式多层住宅设计 - 1

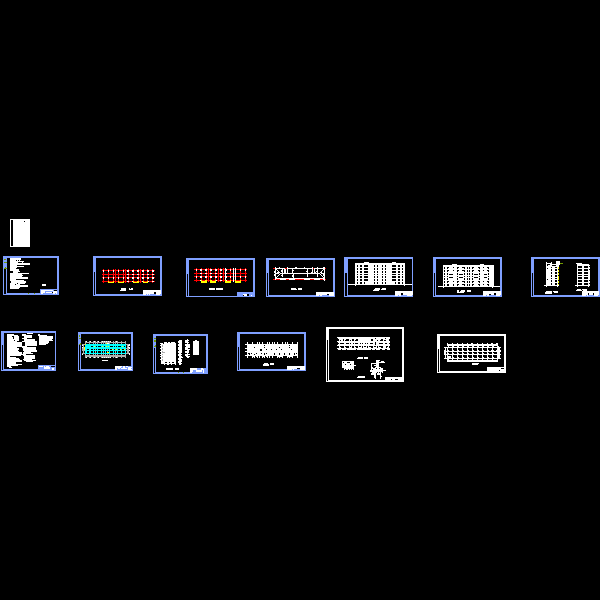

第 1 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-4-14 13:51:09上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在居住建筑专区发帖交流相关知识。
