一份2层药厂洁净车间给排水CAD图纸(纯化水系统)

jxyy7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：其他
• 建筑高度类型：多层建筑
• 建筑设计面积：12138平方米
• 建筑地上层数：2层
• 图纸设计深度：施工图
• 参考图纸：18张
• 设计年代：近代
• 生产供水设计：热水系统, 纯水系统
• 消防设计：室内消火栓系统
• 供水方式：市政供水
• 火灾危险等级：严重危险级Ⅰ级
• 消火栓用水量室外(L/S)：40
• 消火栓用水量室内(L/S)：10
• 大样节点：设备房布置

附件详情

工程介绍：
1该项目设计范围为车间新建糖衣片生产线给排水设计图纸。本建筑总高度12.3m.，生产火灾危险性为丙类，建筑面积为：12138m2。建筑地上最高两层，消防水箱设在办公楼，消防水池设在厂区内，该项目用水接本建筑二层一级纯水主管,一级热纯水接二层热纯水主管。

设计内容：
一级纯水系统、排水系统、 消防系统 、纯水系统、一级热纯水系统。

稿件，共18张图纸。

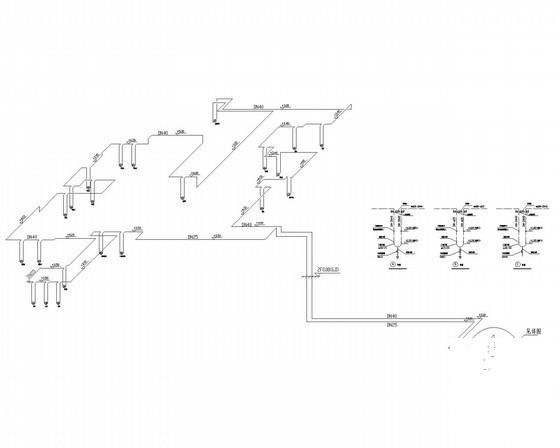

纯化水系统图

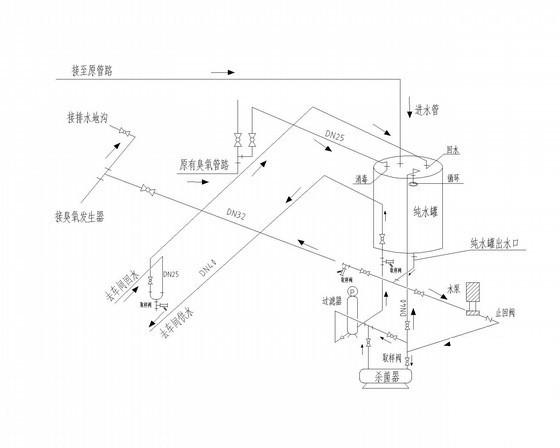

制水间纯水系统图

第 1 张图

第 2 张图

第 3 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-2-16 11:16:02上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在给水排水专区发帖交流相关知识。
