16层框剪结构住宅全套CAD施工图纸(dwg)

feilaif

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

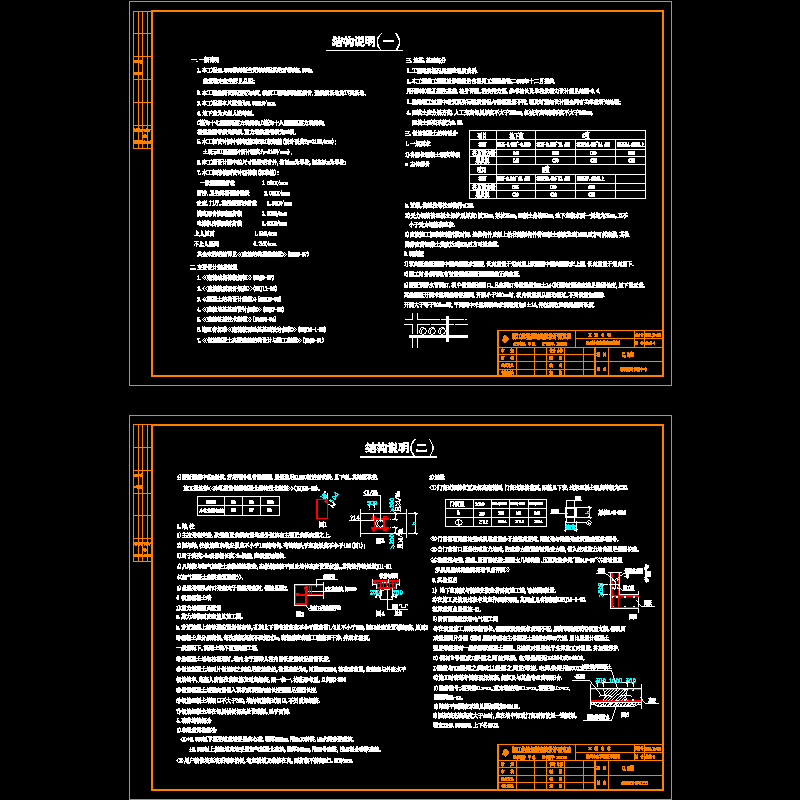

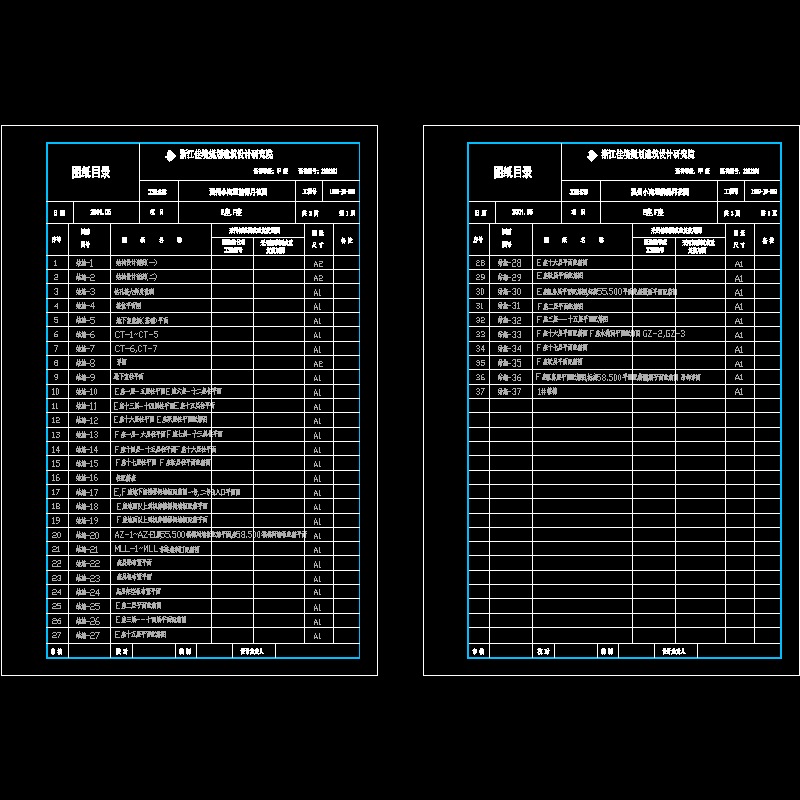

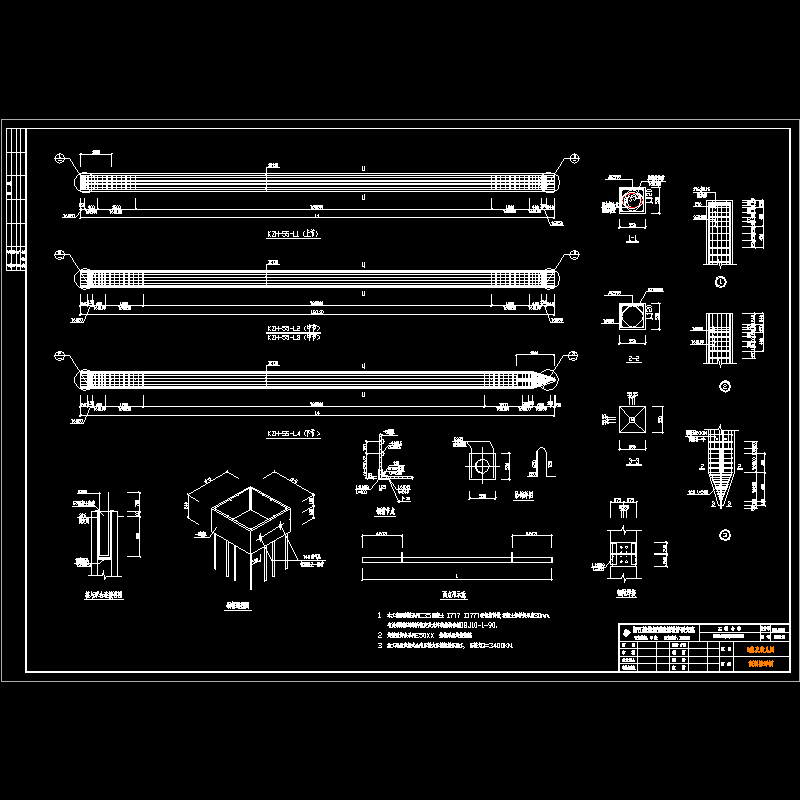

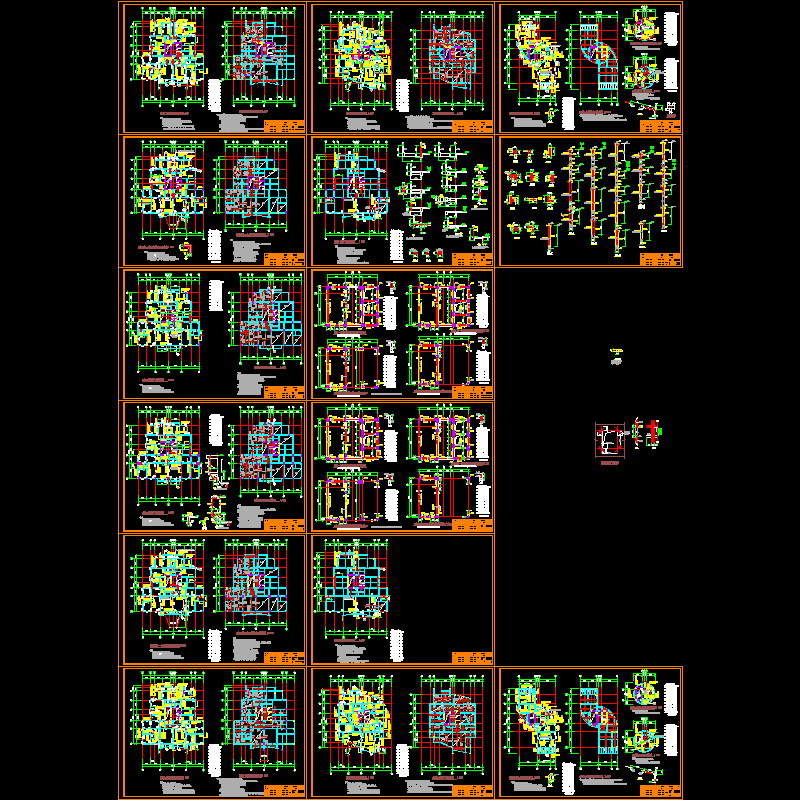

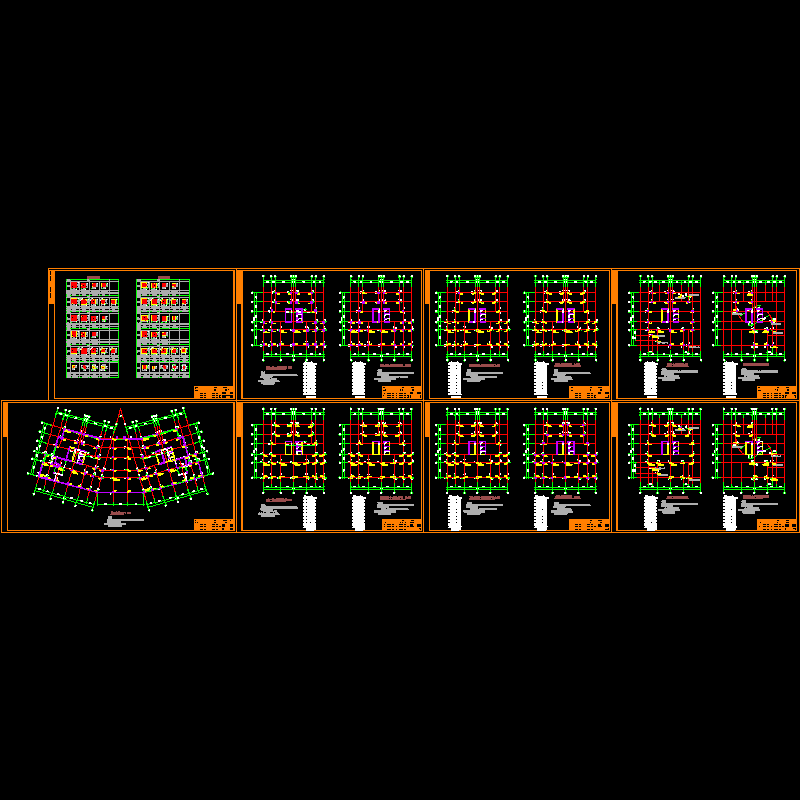

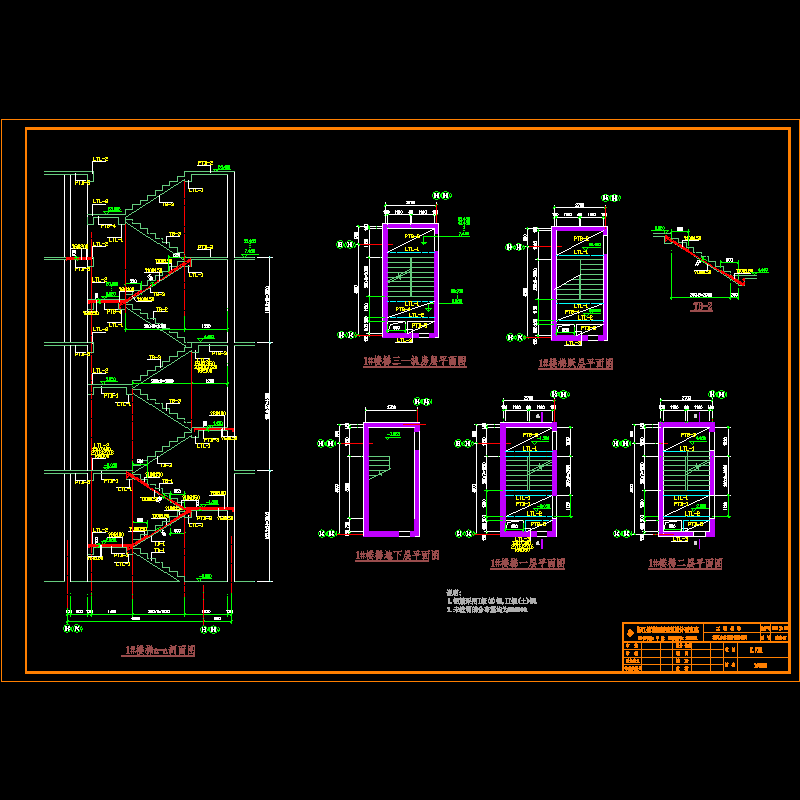

温州某16层框剪结构住宅，采用混凝土预制桩。该资料包含：结构设计总说明、预制桩详图、基础平面图及详图、地下室墙板及柱配筋图、各层柱平面图、各层梁板配筋图、楼梯施工图等28张图纸。

2

3

4

0.dwg

lt.dwg

ml.dwg

z.dwg

ztu2.dwg

说明.dwg

jc.dwg

01.dwg

q.dwg

sm.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-8-26 07:02:12上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在居住建筑专区发帖交流相关知识。
