5层框剪结构研发中心全套施工CAD图纸

该附件是 5层框剪结构研发中心全套施工图 ，出图时间是5月。

建筑概述：地下局部一层,建筑类别有职工食堂、餐厅、办公，占地面积1525平方米，高度19.8米。包含图纸类型5种：建筑、结构、电气、给排水、暖通。

附件内含： 结构设计说明 、基础结构平面图、基础详图、各层墙柱结构平面图、剪力墙构造边缘构件配筋表、楼梯结构平面详图、楼梯结构剖面图、各层梁平面配筋图、各层结构平面配筋图、建筑设计说明、总平面图、建筑做法表、门窗表及门窗详图、各层建筑平面图、建筑立面图、建筑剖面图、玻璃采光顶详图、电梯平面详图、卫生间平面详图、墙身大样、给排水设计说明...... ，cad格式，共计图纸160张。

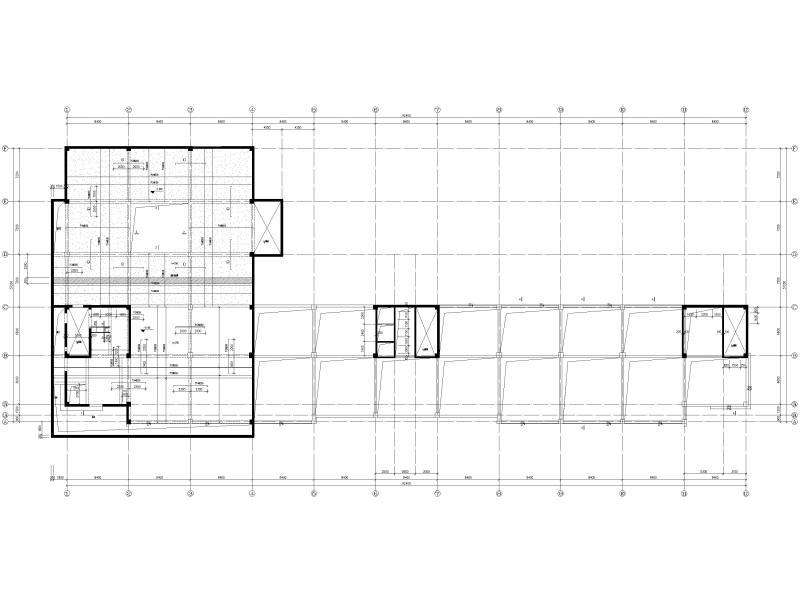

结构平面配筋图

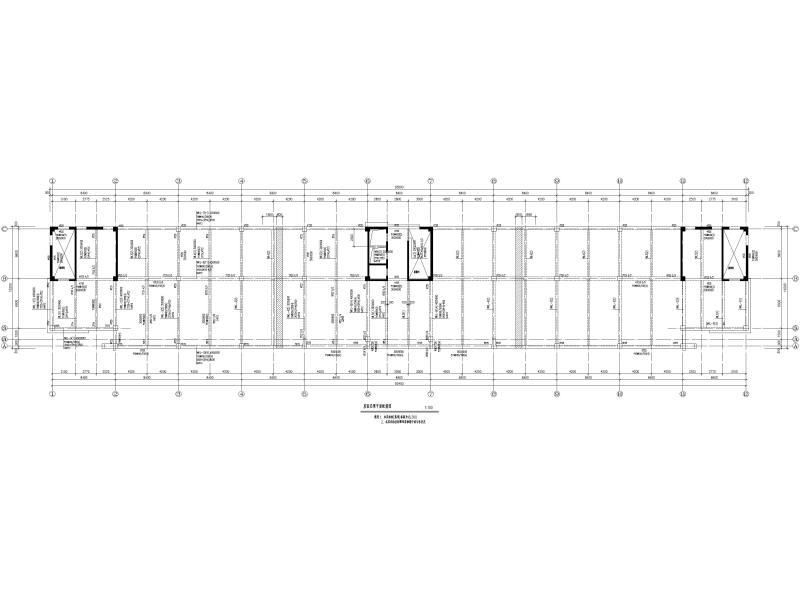

梁平面配筋图

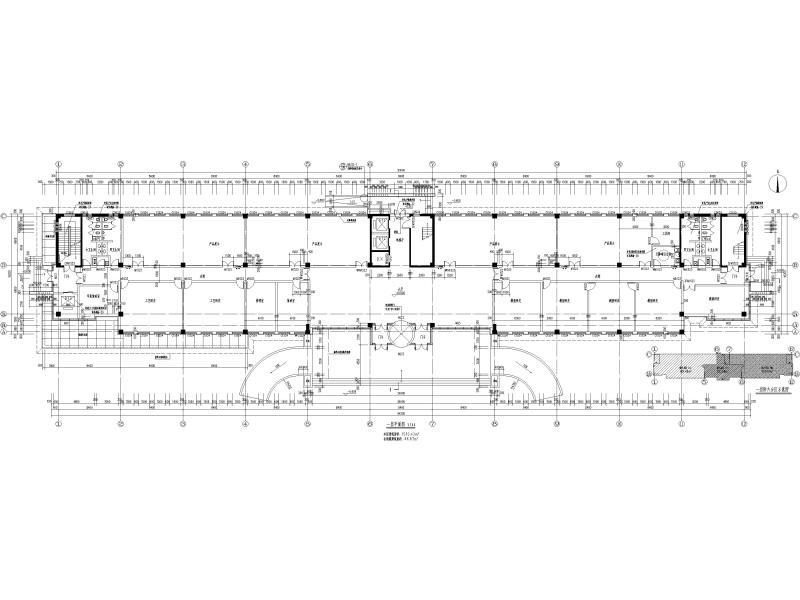

建筑平面图

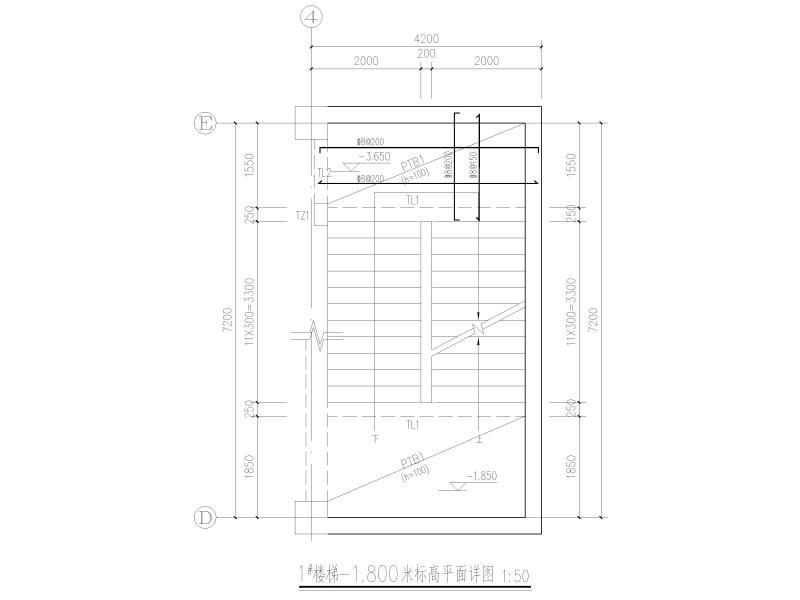

楼梯结构平面详图
