22层框剪办公楼 34层框剪住宅楼结构CAD施工图纸（2013年1月出图纸）(dwg)

woshiyig22

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅,办公
• 建筑高度：高层建筑
• 地上层数：34层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架剪力墙
• 基础形式 ：筏形基础
• 结构安全等级：二级
• 地基基础设计等级：甲级
• 抗震设防烈度：6度抗震
• 风压：0.30kN/平方米
• 地下室功能：车库
• 参考图纸：107张
• 设计年代：近代

附件详情

该项目：3号楼为22层办公楼，建筑檐口标高为119.800m，4号楼为34层住宅楼，首两层高4.5m，其余标准层高3.0m,建筑檐口标高为105.000m，结构体系均为框架剪力墙结构，抗震设防烈度为6度。
包括：结构设计总说明，各层墙柱 平面布置图 ，各层板平法施工图，各层梁平法施工图，楼梯配筋图，总平面图等共计107张图。
编制于2013年7月。

H 2.800板平法施工图

H 2.800板平法施工图

4#楼4.450m板平法施工图

4#楼104.950m板平法施工图

4.450梁平法施工图

110.950梁平法施工图

基础～4.450墙柱平面布置图

108.450～112.950墙柱平面布置图

H 2.800梁平法施工图

3#楼板,楼梯图.dwg

3#结构设计总说明.dwg

三号楼柱子打图.dwg

目录.dwg

联合广场3#楼梁图打图版.dwg

4#柱墙施工图13130.dwg

4#梁结构施工图.dwg

4号楼目录.dwg

4结构设计总说明.dwg

联合广场4#楼板及楼梯.dwg

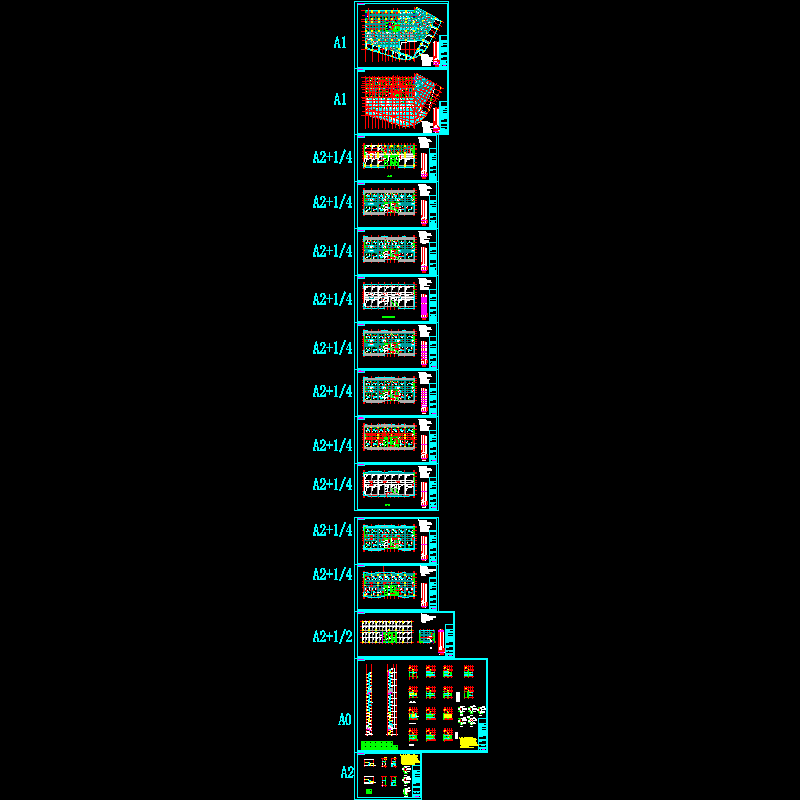

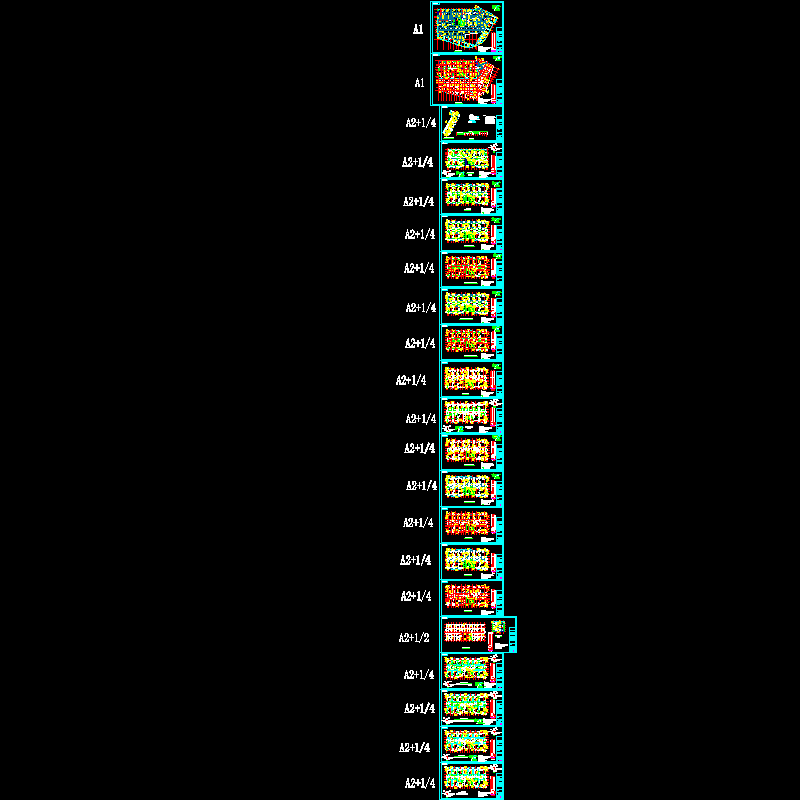

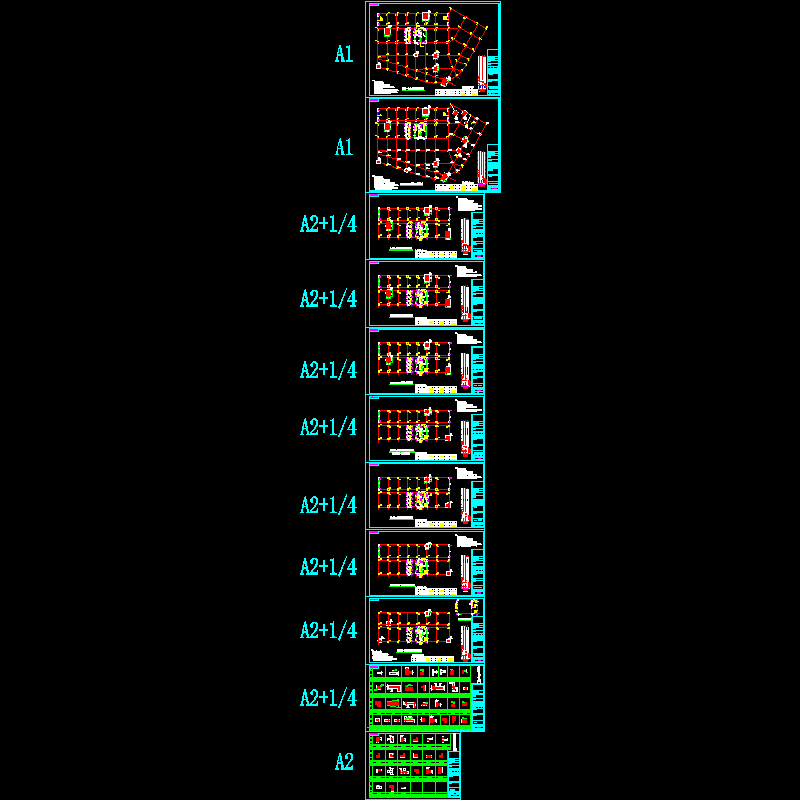

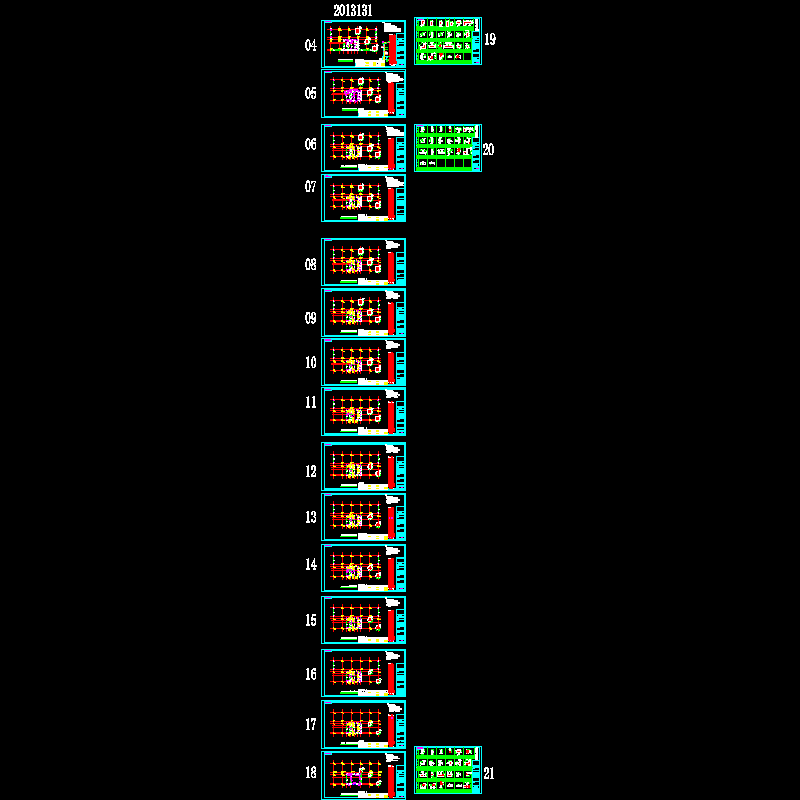

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
