6层私立第一中学新建综合楼电气CAD图纸(TN-C-S)

kkll9988

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：教育
• 建筑高度：多层建筑
• 地上层数：6层
• 参考图纸：5张
• 设计年代：近代
• 防雷等级：第三类
• 接地方式：TN-C-S
• 设计：低压配电,电气照明,建筑物防雷,接地安全

附件详情

该项目为张家口市私立第一中学新建综合楼, 部分为照明、电话及 。
电源:采用电缆穿焊接钢管埋地暗敷进线，电缆进户保护管室外埋深-1.0M 。入户处，中性线重复接地，在配电箱后将工作零线与保护线严格分开形成 TN-C-S 系统。利用基础内钢筋做接地极，作法参见9813。

2

3

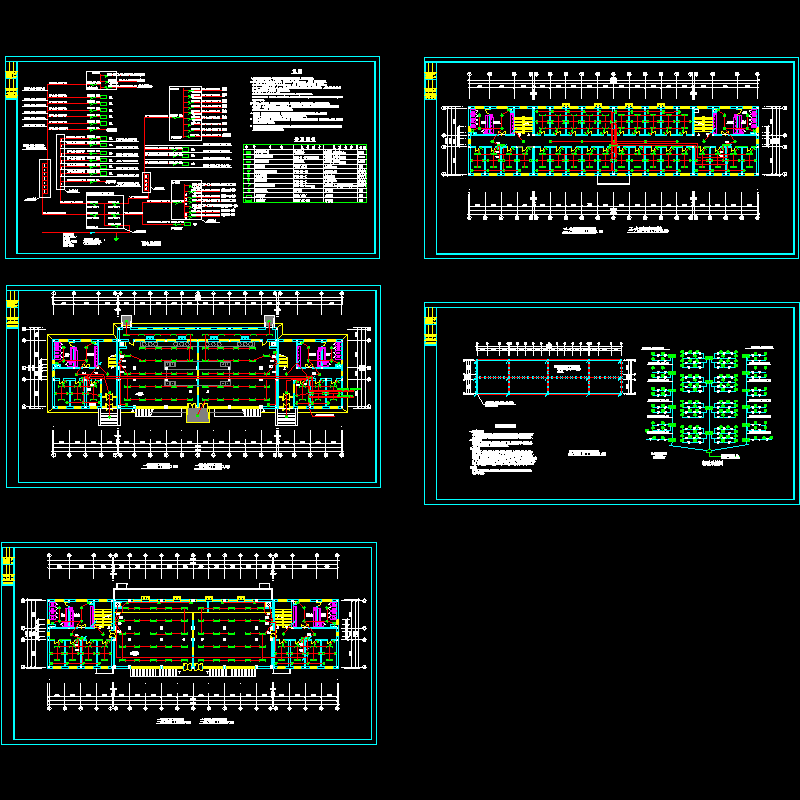

第 1 张图
