11层新建办公综合楼电气CAD施工图纸(消防联动控制系统)(10kv变配电系统)

ttyyuukl1 · 发表于 2020-5-13 21:49:19

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

建筑类别：住宅,办公,餐饮
建筑高度：多层建筑
建筑结构形式：钢筋混凝土结构
建筑面积：14829平方米
地上层数：5,11层
图纸设计深度：施工图
参考图纸：69张
图纸年代：近代
负荷等级：一级
防雷等级：第三类
火灾保护分级：一级
强电设计： ,配变电所,低压配电,电气照明,建筑物防雷,接地安全,继电保护,电气控制
弱电设计： ,视频监控系统,出入口控制系统,巡更管理系统,建筑设备监控系统,综合布线系统,通信系统,有线电视和卫星接收系统,广播系统,信息网络系统

附件详情

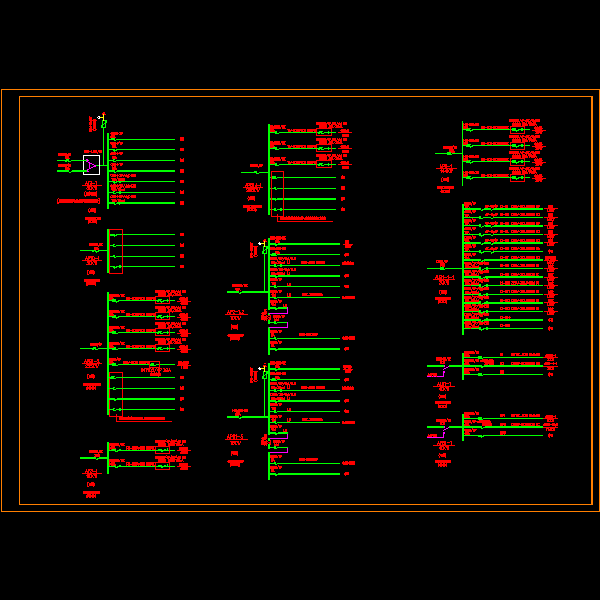

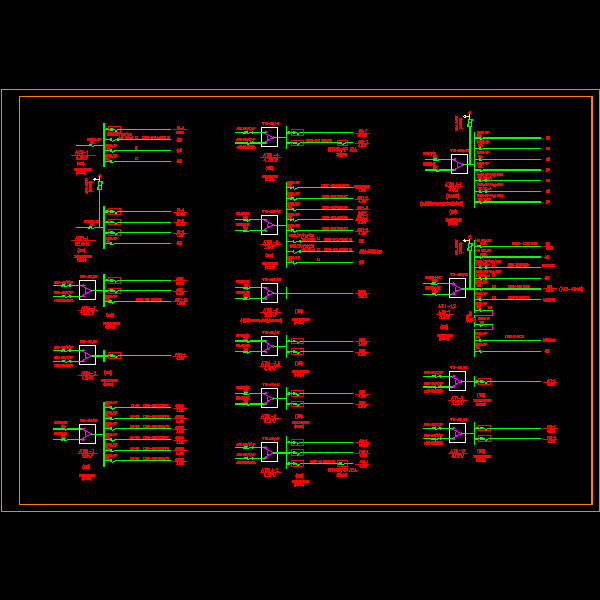

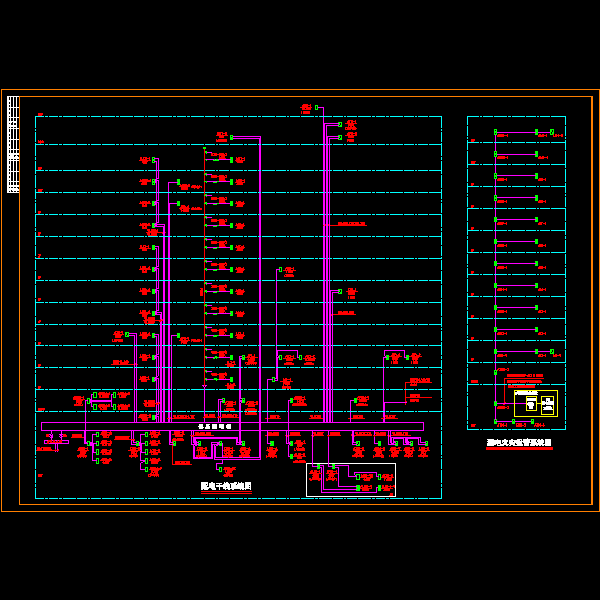

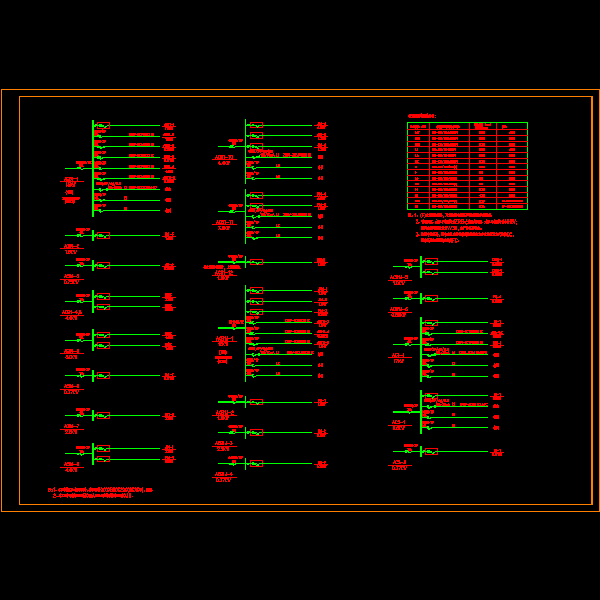

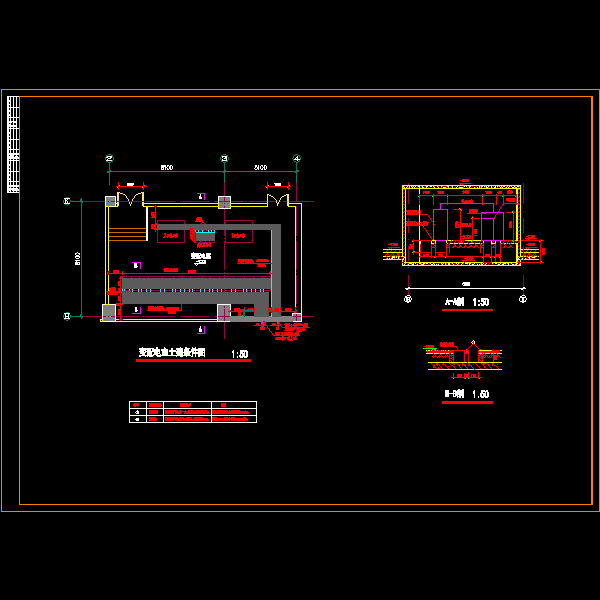

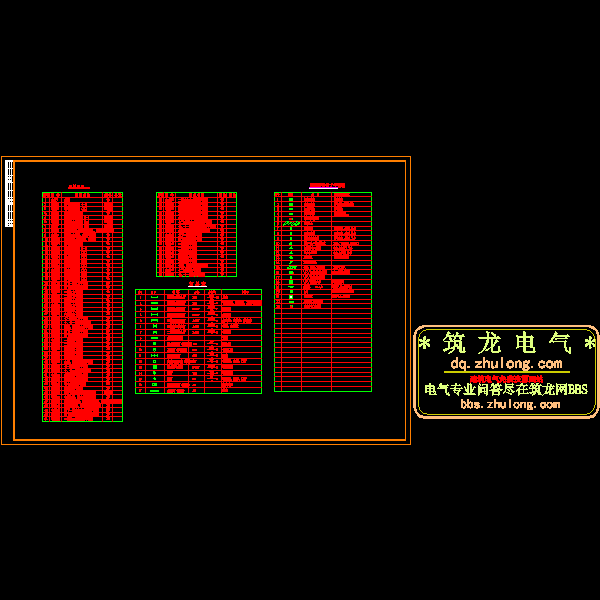

某新建办公综合楼全套电气施工图纸，共69张图纸，主要有电气设计说明，高低压配电系统图，图，电力、照明、弱电、防雷接地、火灾自动报警平面图，火灾自动报警及控制系统图，有线电视、综合布线系统图，闭路电视监控、建筑设备监控、离线式巡查系统图，停车场管理、出入口控制系统图等。

一、建筑概况
7#楼为*******的综合服务楼，功能主要包括：办公、食堂、健身、住宿停车五大部分。建筑平面呈"L"型布置，北侧南北朝向为五层，西侧东西朝向为十一层，面积14829平方米。结构型式为框剪结构。

三、设计范围
1、该资料包括红线内的以下内容：10/0.4kV变配电系统；）电力配电系统；）照明系统；）防雷保护、接地系统及安全措施；）火灾自动报警及消防联动控制系统；）综合布线系统（电话、信息网络）（不涉及网络设备）；）有线电视系统；）广播系统（兼作消防应急广播）；）视频安防监控系统；）建筑设备监控系统
2、与其它专业设计分工：
1）有工艺设备的场所（如电梯、弱电机房等），该资料仅预留配电箱，注明用电量，深化设计由专业设计负责。
2）电源分界点：电源分界点为地下一层高压进线柜内进线开关的进线端，该资料提供10KV线路进入该项目红线范围内的路径，但不负责此线路的设计。
3) 弱电各系统（含火灾自动报警及联动控制系统、安全防范系统、建筑设备监控系统），主机或信号源设在5＃楼各弱电机房内，该项目不再设置相关机房。该项目在地下一层夹层弱电机房内设置综合布线总配线架及有线电视前端箱，进线由5＃楼引来。
