10KV变配电工程CAD图纸

一、图纸说明

1.电源引入及设计内容

供电电源由 110kV周家庄站10kV三家疃512线主干41+1#杆,向南引下电缆约5m引至新建落地计量柜,再由落地计量柜向南引电缆约480m至新建4*1600kVA配电室,新立T接杆处安装隔离开关、避雷器,落地计量柜安装带有小电流保护装置的高压计量。

2. 电气设备布置及主要设备选型

高压配电室 10KV配电设备采用ZS1成套开关柜,密封性、安全性高。高压柜内开关选用真空断路器,分断能力高,维护量小。

满足 "五防"的要求,设带电显示器和电磁锁;

0.4KV配电设备采用MNS型抽屉柜,双面维护,防护性好,经济方便;

10KV 变压器选用SCB10及以上系列干式变压器,低功耗、安全性高、可靠性强、经济性好。

3.过电压保护和接地

1. 在 10kV 进出线柜设避雷器或过电压保护装置,以限制各种过电压。

2.0.4KV 侧接地采用 TN-C-S 形式,为公用接地系统、水平接地体和垂直接地体相结合的方式,接地电阻小于 4 欧,配电室接地电阻不满足要求时需补打接地极。

3. 变压器中性点接地线应独立与接地网可靠连接。

二、图纸展示

保定通美晶体制造有限责任公司10KV变配电工程

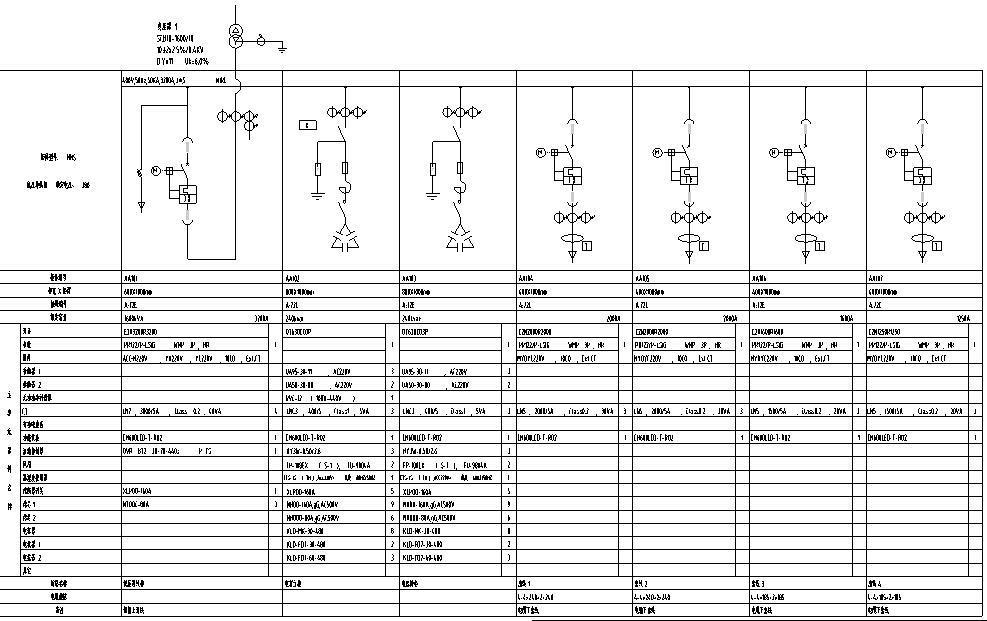

1#变压器低压系统图一

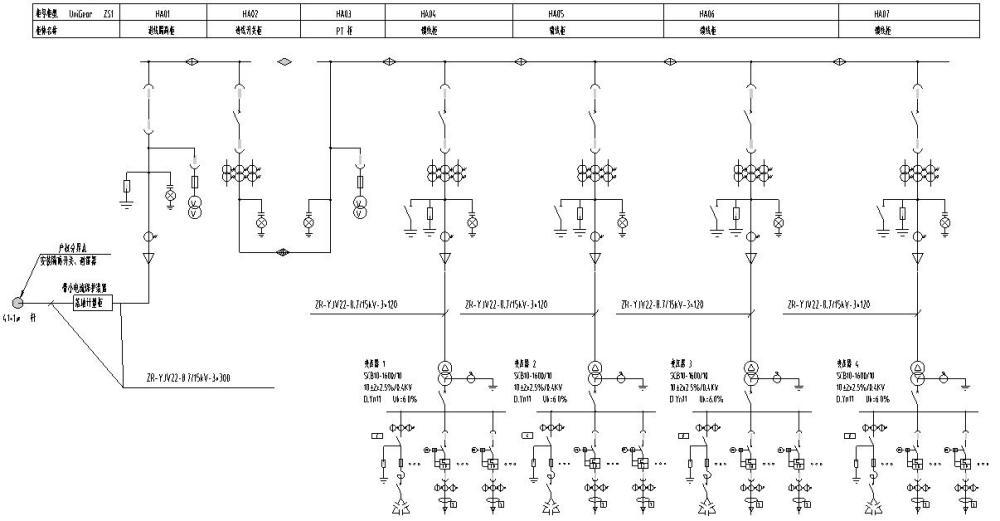

电气主接线

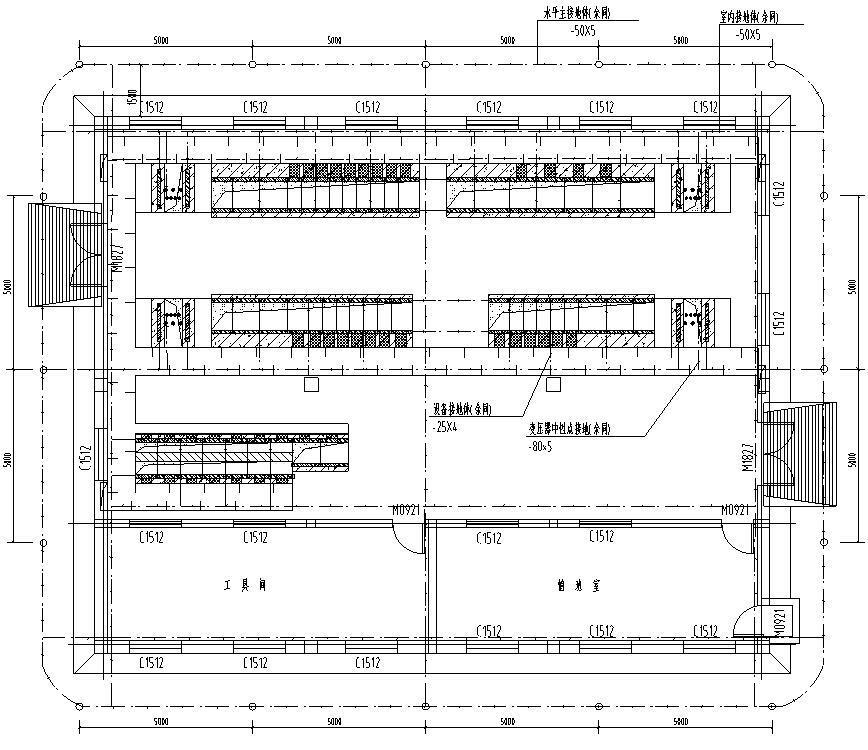

配电室接地图

以下是附件的其中一部分截图，共4张，您也可以搜索更多您想要的资源

以上是部分截图，请下载附件后查看完整高清内容
