针织工厂10kV变配电室工程cad平面图

  • 建筑类别:工业建筑
  • 建筑高度类型:单层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 节点大样:配电箱,接线箱
  • 接地方式:TN-C-S
  • 项目所在地:江苏
  • 强电设计:配变电所,电气照明,接地安全,继电保护
设计详细说明:1、项目概要:本项目为 江苏省针织工厂10kV变配电室工程 。变电所安装一台SCB10-2000/10,SCB10-1250/10,干式变压器带不锈钢外壳.
电源:10kV电源由独立电源经电缆引入,通过进线隔离柜计量,电压互感器,进线总开关引入10kV单母线,共设出线3回路,其中1回为备用回路。变压器低压侧出线与低压进线柜采用LDC型低压空气母线槽连接。
部分图纸展示:
以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源

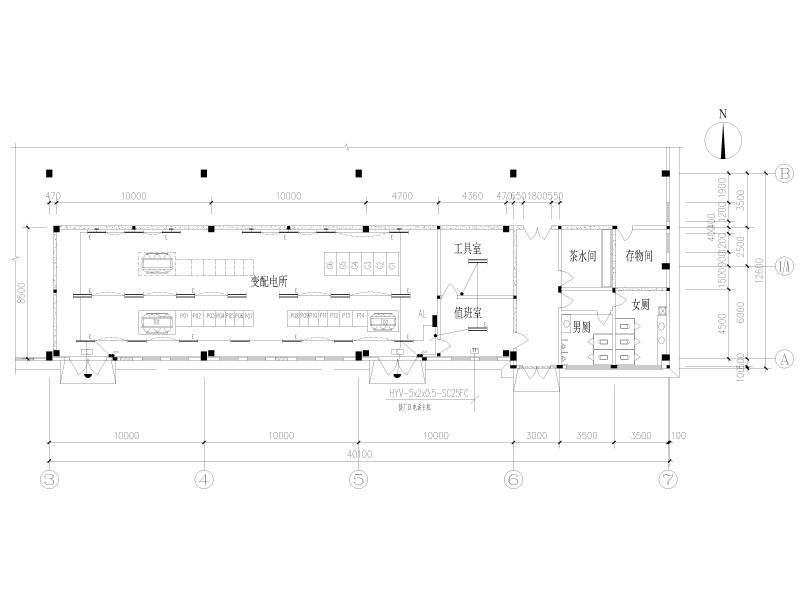

  • 变电所插座平面图
    变电所插座平面图

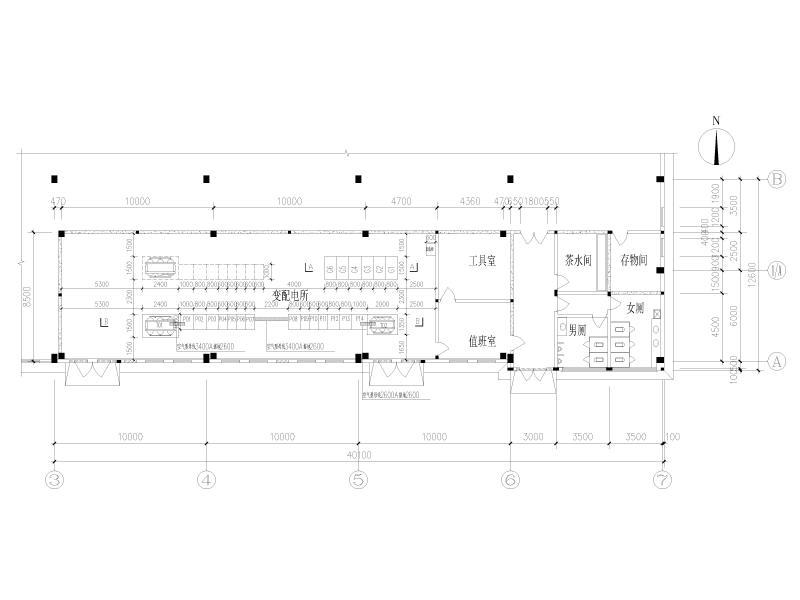

  • 变电所设备布置平面图
    变电所设备布置平面图

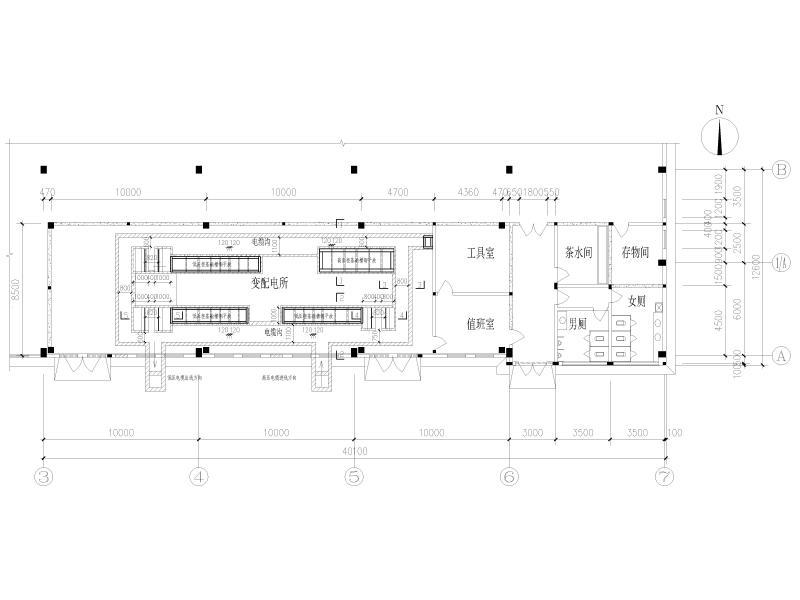

  • 变电所设备基础平面图
    变电所设备基础平面图

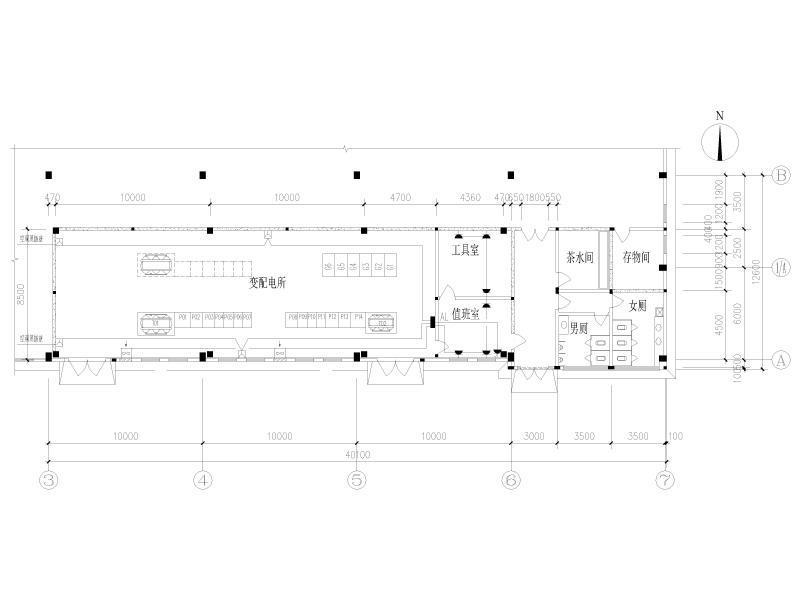

  • 变电所照明平面图
    变电所照明平面图

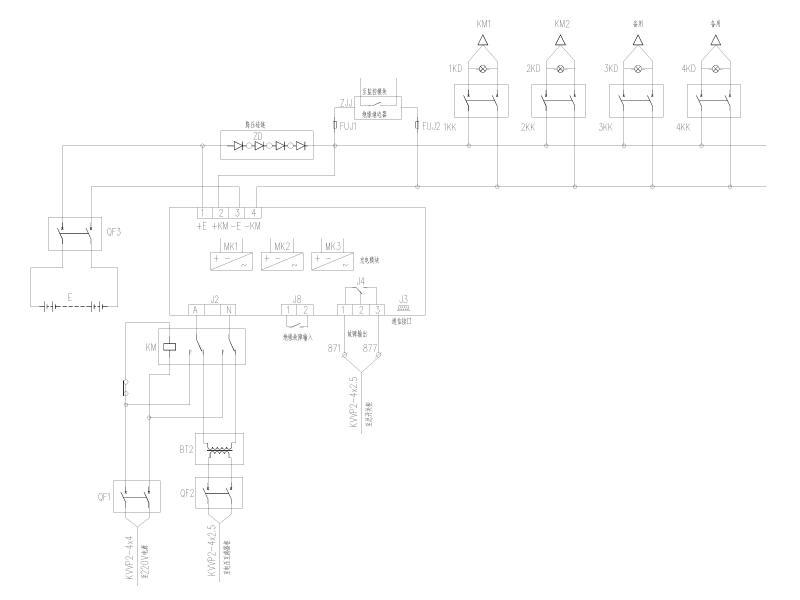

  • 直流柜二次电路图
    直流柜二次电路图
以上是部分截图,请下载附件后查看完整高清内容
