4层招待所综合楼给排水全套CAD施工大样图(室内消火栓系统)(dwg)

jxyy7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：办公,宾馆,娱乐,餐饮,体育
• 建筑高度：多层建筑
• 建筑结构形式：钢筋混凝土结构
• 建筑面积：8346平方米
• 地上层数：4层
• 图纸设计深度：施工图
• 参考图纸：11张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 生产供水设计：热水系统
• 排水设计：污水系统,废水系统,雨水系统
• 消防设计：室内消火栓系统,灭火器配置系统
• 供水设备：水泵站,水池
• 供水方式：市政供水,无负压供水
• 排水体制：污废合流,雨污分流
• 排水技术：重力排水
• 大样节点：厨房,卫生间,设备房布置
• 热水供应方式：集中热水供应

附件详情

• 给排水设计说明
• 给排水设备材料表
• 一层平面图
• 二层平面图(管道夹层）
• 二层平面图
• 三层平面图
• 四层平面图
• 15.000标高屋顶平面图
• 热水系统图
• 给水系统图
• 排水系统图
• 消火栓系统图
• 厨卫大样图

附件详情

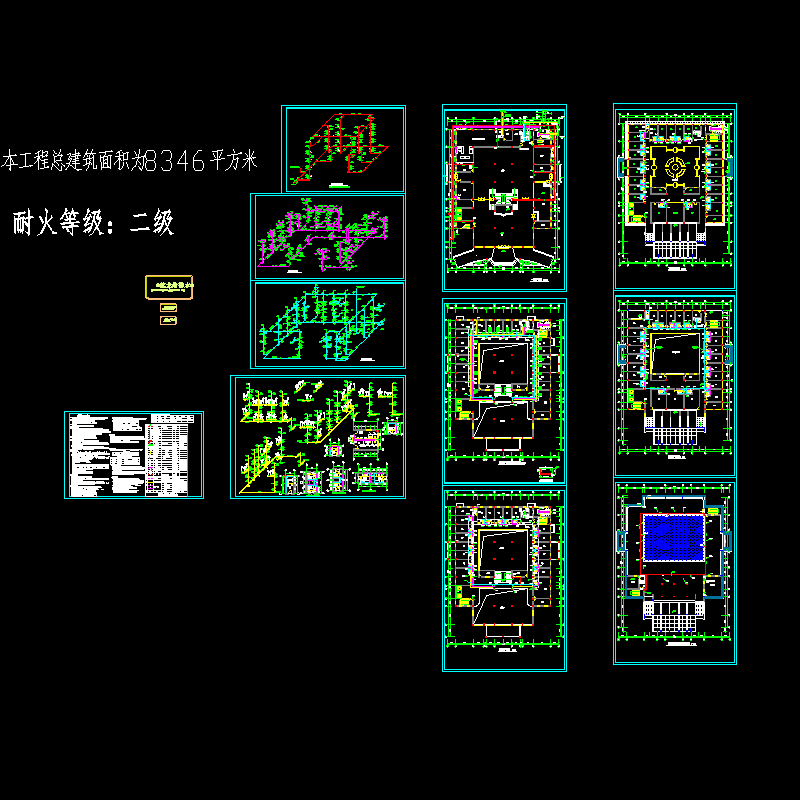

该项目为四层招待所，建筑包括办公、包房、客房、西餐厅、健身娱乐室、绿化中庭、大堂、大餐厅。该项目总建筑面积为8346平方米，耐火等级：二级。图中尺寸单位：标高以米计，其他以毫米计。图中管线标高：除注明者以注明为准外，压力管（生活给水）均为管中心标高，非压力管（污水、雨水管等）均为管内底标高。设计范围:该项目设计范围为生活给水系统、生活污废水系统、 。
编制于2011年，共11张图。

二层平面图(管道夹层）

卫生间大样图

给水系统图

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
