一份财富广场幕墙工程dwg格式CAD施工图纸(不锈钢玻璃栏杆)

ghjkkkff

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑高度类型：多层建筑
• 图纸设计深度：施工图
• 项目所在地：安徽
• 图纸设计风格：现代风格
• 图纸设计流派：现代
• 图纸设计格式：天正建筑CAD 7.0,CAD2000
• 地上层数：5层
• 设计效果图：无

附件详情

该项目为合肥某财富广场幕墙.
该项目共计五层为明隐框幕墙,一层为全玻璃幕墙,采用12钢化玻璃面和15mm玻璃肋。局部采用吊挂式全玻璃幕墙,采用15mm钢化玻璃面和19mm玻璃肋。二层～五层为组合幕墙，其中西立面6轴～８轴为广告位和3mm不规则、规则孔洞穿孔铝单板幕墙，穿孔铝单板必须背衬9厚埃特板作基层,以便防水处理。1轴～6轴为广告位和150系列竖明横隐玻璃幕墙组合。幕墙玻璃采用6+9A+6中空钢化镀膜玻璃。屋面及露台设计有不锈钢玻璃栏杆,顶部有浅黄色花岗岩石材包造型。层间采用铝塑板干挂。另外在北立面D轴～2/C轴位置设计有白色背胶玻璃隐框玻璃幕墙，内置LED灯，可以起到很好的装饰效果。

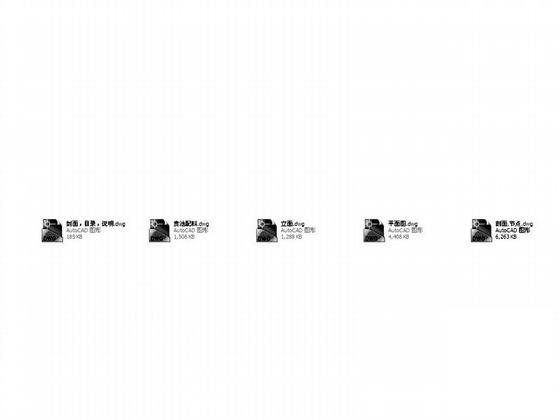

第 1 张图

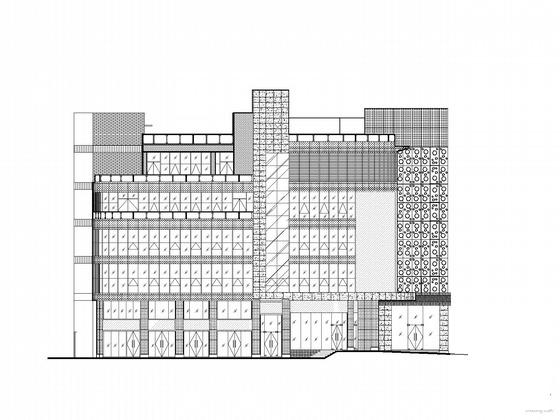

第 2 张图

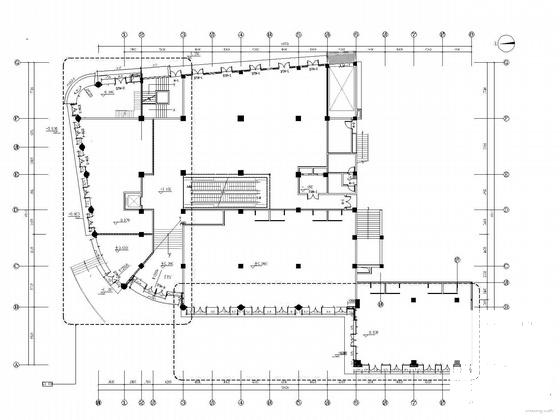

第 3 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
