玻璃钢管栏杆节点CAD图纸集(dwg)

haha77882

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

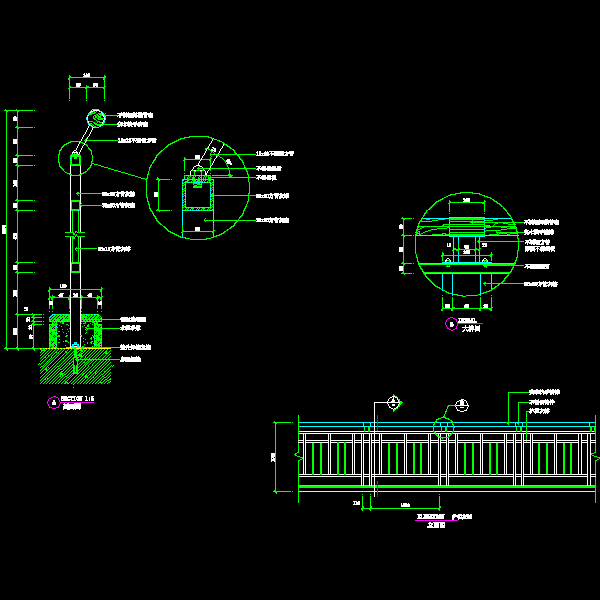

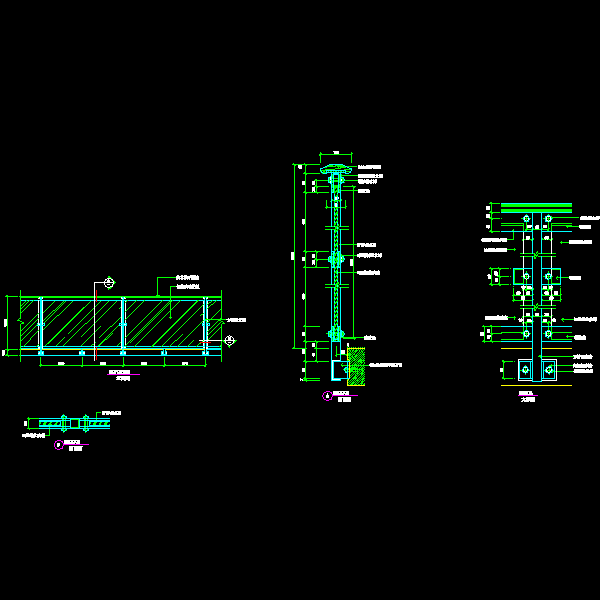

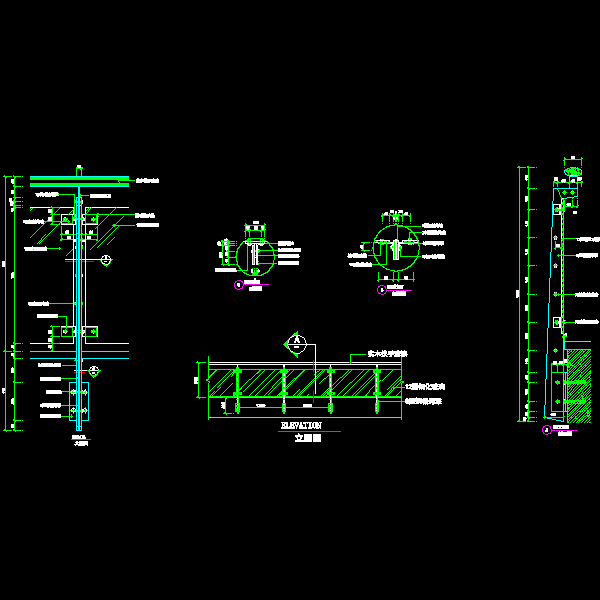

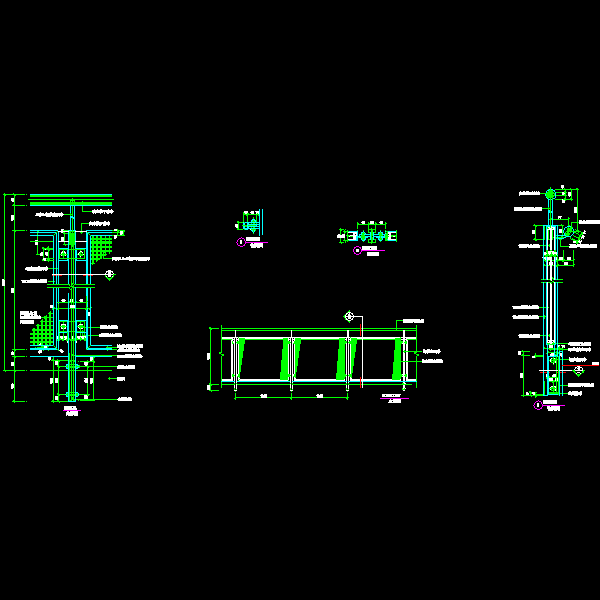

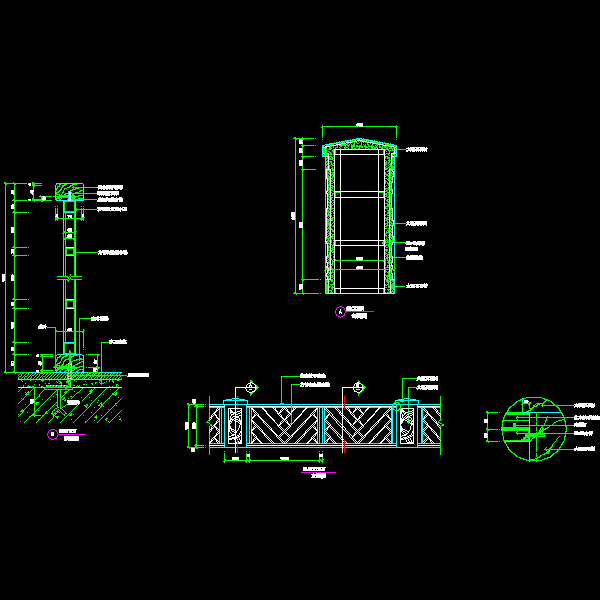

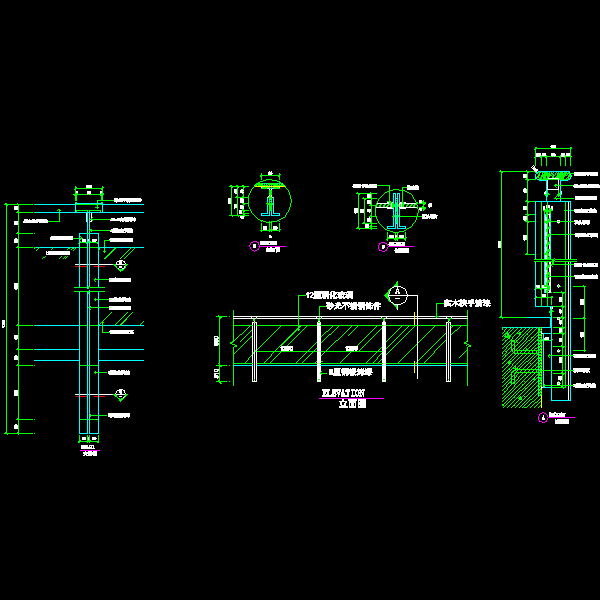

玻璃、钢管栏杆主要用于木平台，景观桥，瀑布景视口等位置。本图是本人设计的其中一种景观图集供同仁们设计时参考。共包括9个节点图。

2

3

4

1详图.dwg

2详图.dwg

3详图.dwg

4详图.dwg

5详图.dwg

6详图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-6-16 21:11:04上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在给水排水专区发帖交流相关知识。
