一份财富商业广场钢结构广告牌结构CAD施工图纸

ghjkkkff

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：商业
• 图纸设计深度：施工图
• 民用建筑设计使用年限：25年
• 建筑设计结构形式：钢结构
• 钢结构：轻钢结构
• 抗震设防烈度：6度抗震
• 风压：0.45kN/平方米
• 参考图纸：5张
• 设计年代：近代

附件详情

该项目是喜相逢财富商业广场钢结构广告牌项目，采用钢结构，该资料按抗震设防烈度6度设计,设计使用年限为20年。该资料包含：钢 结构设计说明 ，广告牌结构图，剖面图及节点详图，共计5张图。
分享投稿时间：近几年9月。

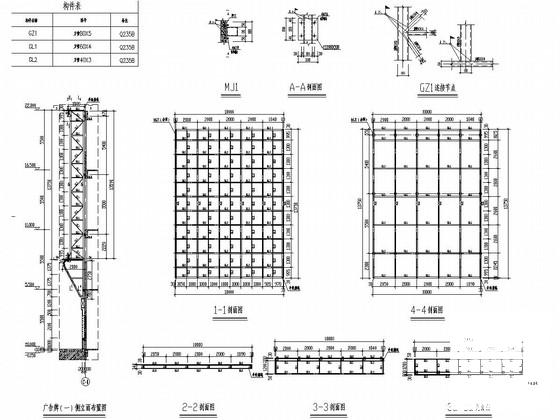

广告牌结构图

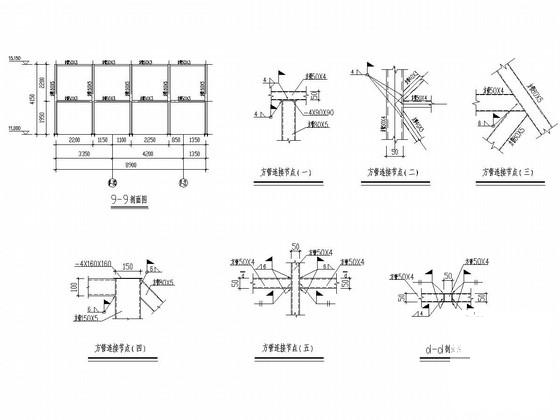

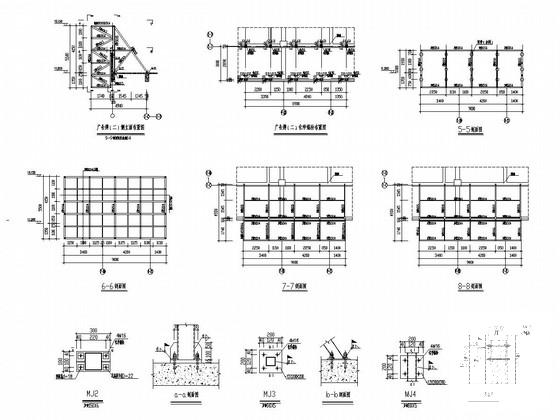

剖面图及节点详图

第 1 张图

第 2 张图

第 3 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
