三面广告牌钢结构设计CAD施工图纸(dwg)(独立基础)

jxyy7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：其他
• 图纸设计深度：施工图
• 建筑结构形式：钢结构
• 钢结构：桁架
• 基础形式 ：独立基础
• 参考图纸：5张
• 设计年代：近代

附件详情

某三面广告牌钢结构设计图
该资料为：某三面广告牌钢结构设计图
该资料包含：

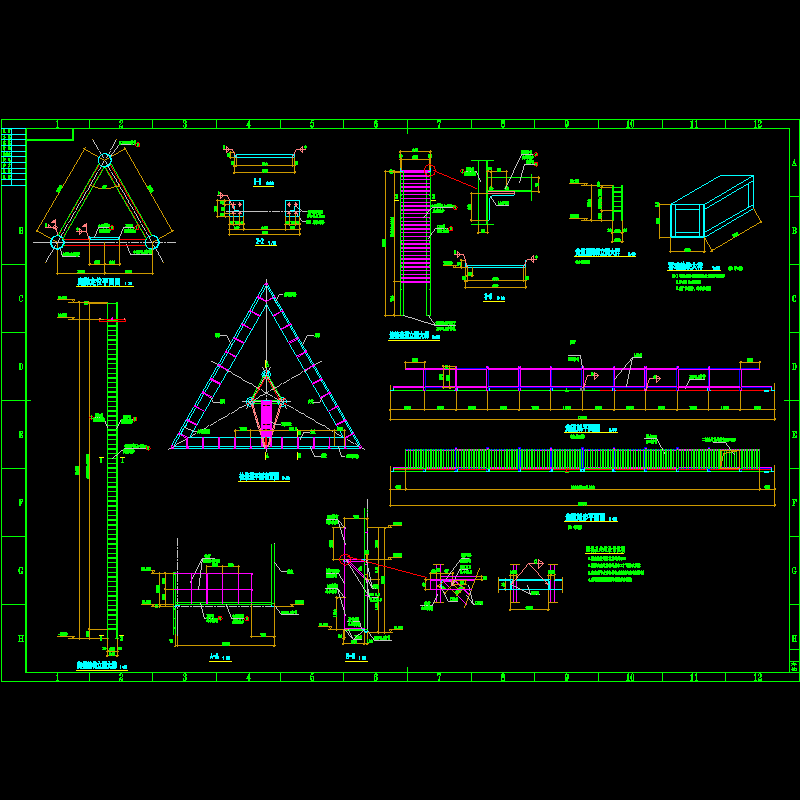

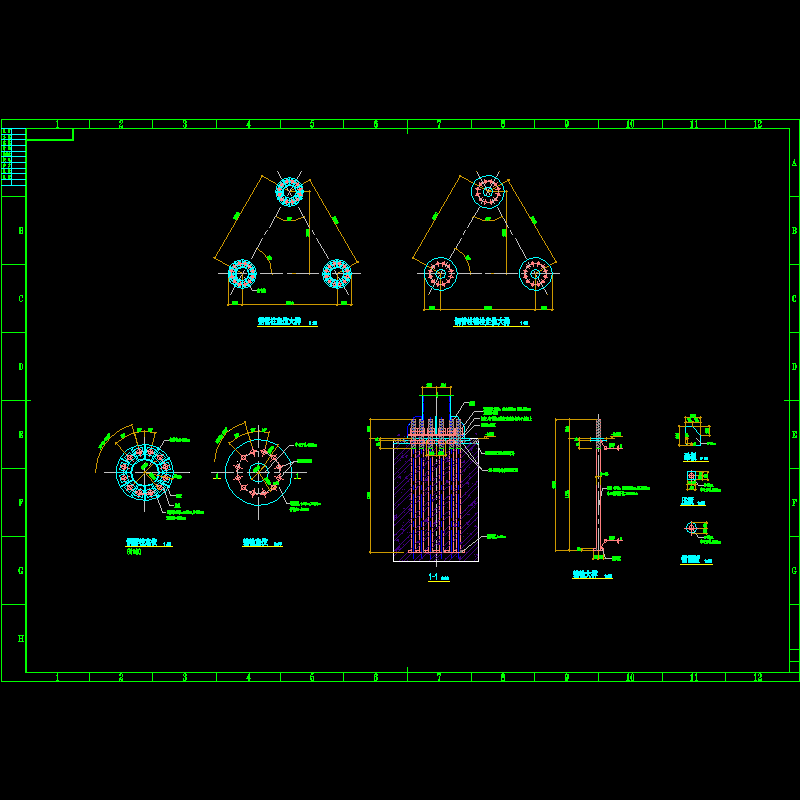

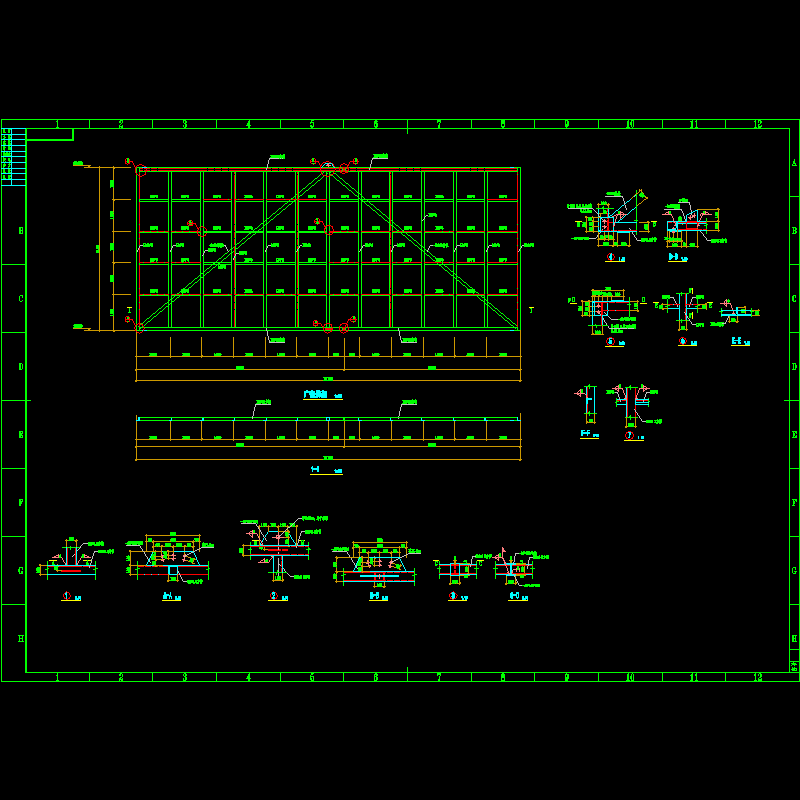

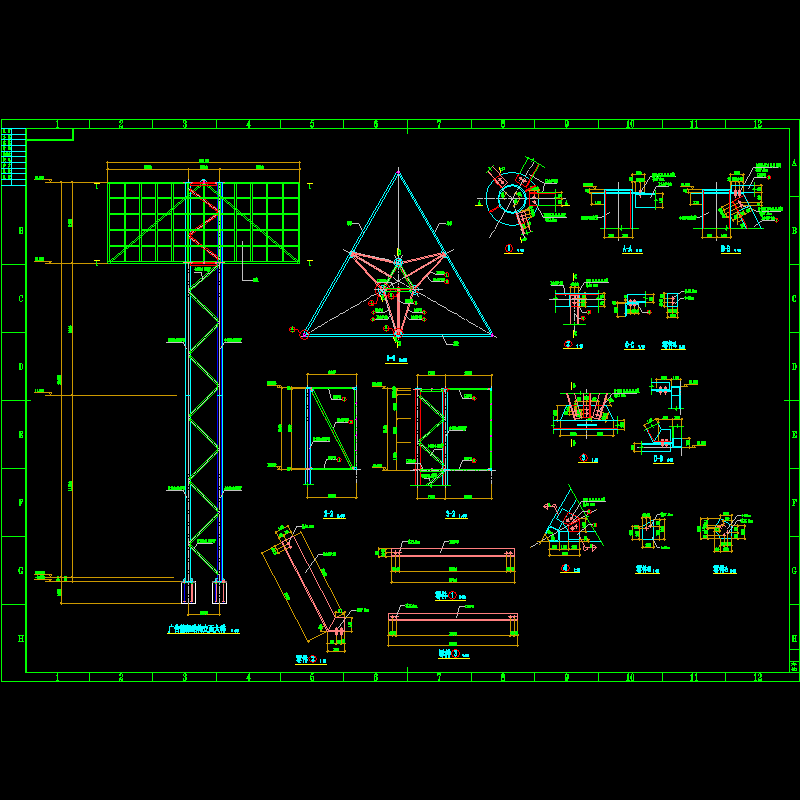

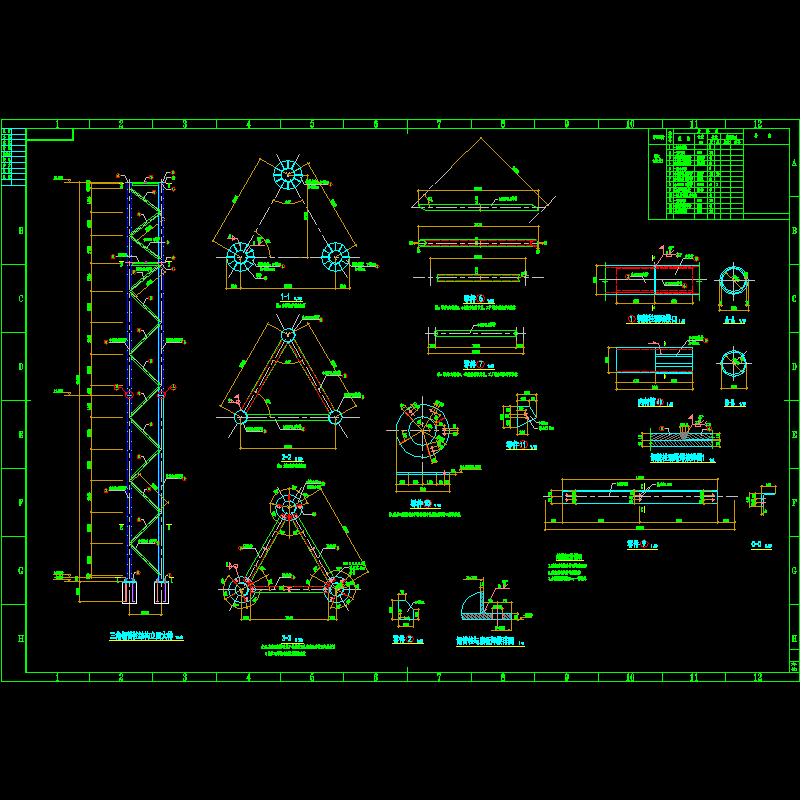

广告牌架、广告牌架结构立面大样、三角钢管柱结构立面大样、钢管柱定位大样、钢管柱锚栓定位大样、钢管柱定位、爬梯结构立面大样、检修道 平面布置图 、爬梯定位平面图、连接走道立面大样、走道用爬梯立面大样、移动垫块大样、钢管柱与底板焊接详图共5张图纸。

ggp01.dwg

ggp02.dwg

ggp03.dwg

ggp04.dwg

ggp05.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-8-15 12:35:44上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在结构设计专区发帖交流相关知识。
