三面广告牌结构CAD施工大样图(独立基础,共11张)

  • 建筑类别:其他
  • 图纸设计深度:施工图
  • 建筑设计结构形式:钢结构
  • 钢结构:桁架
  • 基础形式 :独立基础
  • 风压:0.40kN/平方米
  • 参考图纸:11张
  • 设计年代:近代

附件详情

某三面广告牌结构图
该资料为:某三面广告牌结构图
设计内容:宣传牌面板和骨架、立柱、基础、各构件的连接。
基本风压:0.40KN/平方米
标准洞深:1.700平方米
该资料包含:
广告牌施工图设计设计说明、建筑平面图、结构 平面布置图 、平面几何尺寸布置图、建筑立面图、结构立面布置图、钢管柱大样图、钢管梁大样图、支架大样图、面板结构大样图、附属设施大样图、支撑及连接大样图、基础大样图共11张图纸。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

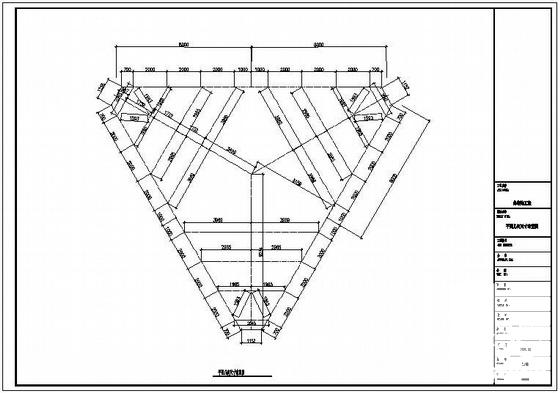

  • 独立基础大样图 - 1
    独立基础大样图 - 1

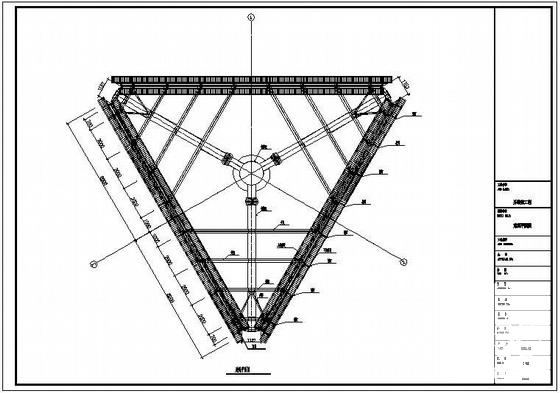

  • 独立基础大样图 - 2
    独立基础大样图 - 2

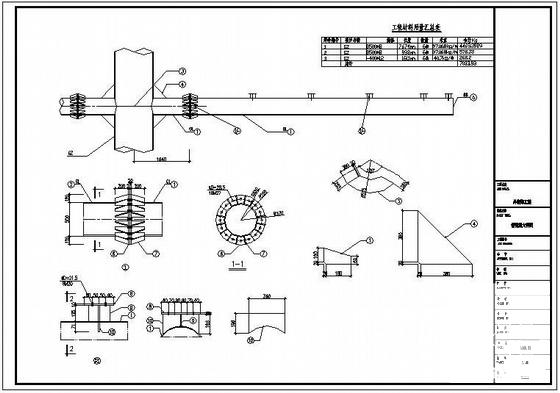

  • 独立基础大样图 - 3
    独立基础大样图 - 3
  • 独立基础大样图 - 4
    独立基础大样图 - 4
以上是部分截图,请下载附件后查看完整高清内容
