广告牌结构施工CAD图纸（独立基础，共5张）
- 建筑类别：其他
- 图纸设计深度：施工图
- 建筑设计结构形式：钢结构
- 钢结构：桁架
- 基础形式 ：独立基础
- 参考图纸：5张
- 设计年代：近代
附件详情
该资料包含：主板面工作平台结构图，广告牌正立面图，广告牌侧立面图，广告牌钢支架架立面图，上平台支架平面示图，下平台支架平面示图，支架支撑示意图，主立杆工作扶梯结构图，广告牌钢架立面图，上工作平台平面示图，下工作平台平面示图，基础钢筋笼布置图，详图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

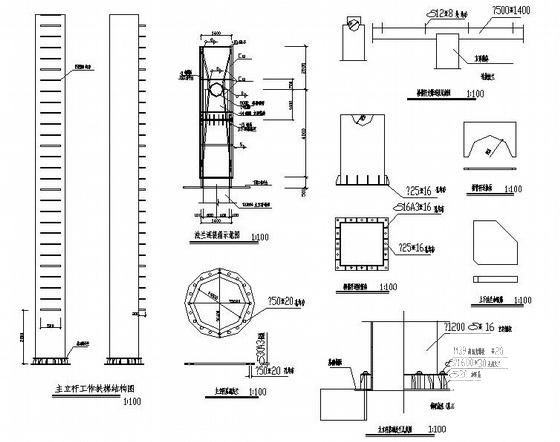

广告牌基础图纸 - 1 -

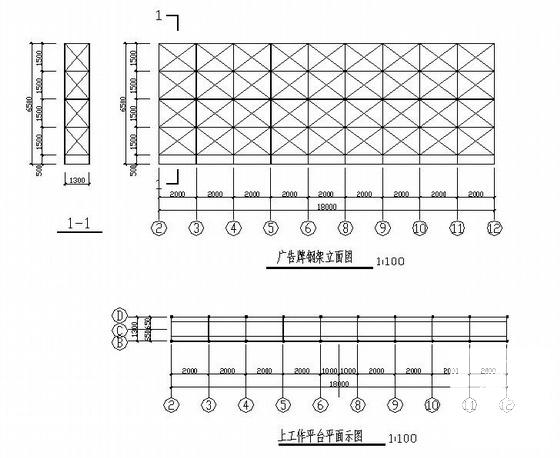

广告牌基础图纸 - 2 -

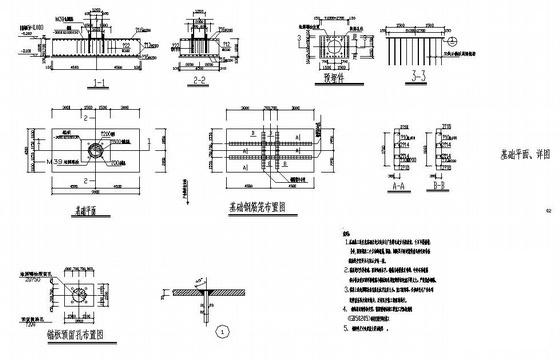

广告牌基础图纸 - 3 -
广告牌基础图纸 - 4
以上是部分截图，请下载附件后查看完整高清内容
