2层钢筋混凝土与钢混合框架结构体育馆群结构CAD施工图纸(dwg)(8度抗震)

sssjjk

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：体育
• 建筑高度：多层建筑
• 地上层数：2层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 混合结构：混凝土墙-钢框架
• 基础形式 ：桩基础
• 结构安全等级：二级
• 地基基础设计等级：乙级
• 抗震设防烈度：8度抗震
• 风压：0.30kN/平方米
• 雪压：0.30kN/平方米
• 参考图纸：49张
• 设计年代：近代

附件详情

该项目为云南某体育馆，共有三个单体，A为二层，高度为19.9米，B为二层，高度为23.5米，C为一层，高度为8米，其中，A与B的结构体系为钢筋砼与钢混合框架结构，C为钢筋砼框架结构，类别为桩承台基础，8度设防。
该资料包含：结构设计说明、桩位布置图、基础平面布置图、柱 平面布置图 、结构平面图、钢屋架轴测图、 楼梯详图 等共49张图纸。

A单体桩位布置图

A单体基础平面布置图

A单体首层构造柱平面布置图

A单体首层结构平面图

A单体屋面檩条平面布置图

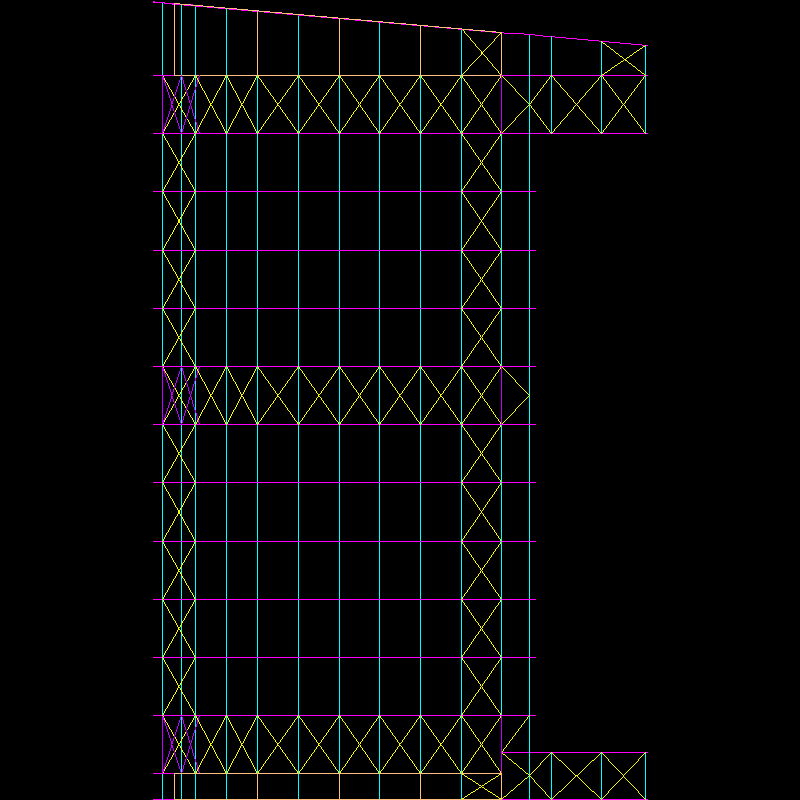

A单体钢屋架结构平面图

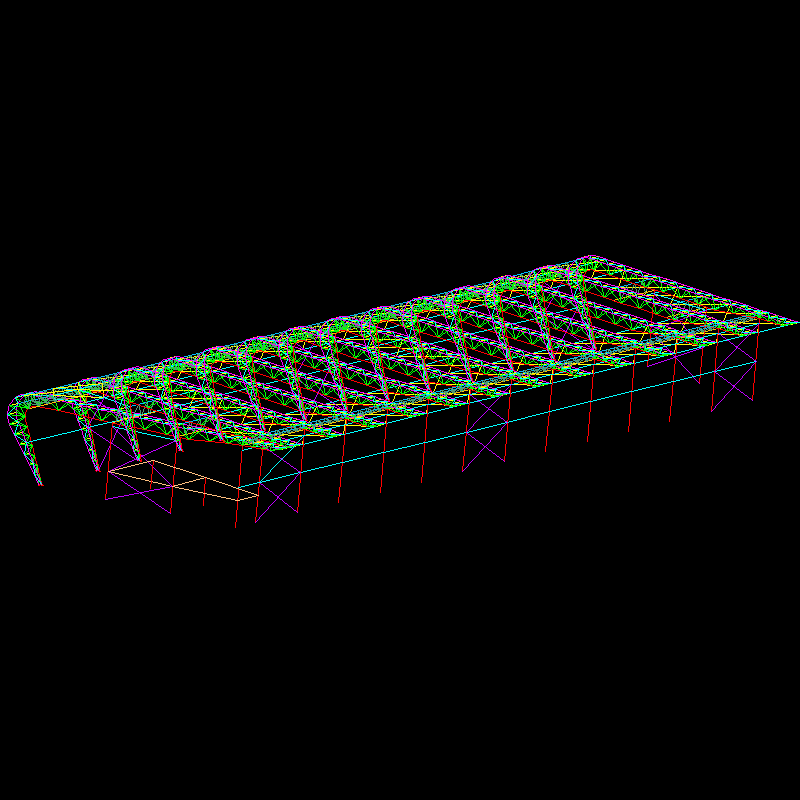

A单体钢屋架轴测图

楼梯一结构详图

A单体柱平面布置图

1-总说明1-01~1-03.dwg

2-a单体结构平面立面图2-01~2-12.dwg

2-a单体轴测2-10.dwg

3-b单体结构平面立面图3-01~3-12.dwg

3-b单体轴测3-10.dwg

4-c单体结构平面立面图4-01~4-02.dwg

5-墙体结构立面详图 5-14~5-17.dwg

5-承台与预应力详图5-01~5-02.dwg

5-结构楼梯5-3~5-13.dwg

6-刚架及桁架详图6-01~6-04.dwg

7-钢结构节点详图7-01~7-07.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
