一份34米11层框架剪力墙住宅楼结构CAD施工图纸（冲孔灌注桩）

ghjkkkff

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 地上层数：11层
• 地下层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架,剪力墙,框架剪力墙
• 基础形式 ：桩基础
• 结构安全等级：二级
• 地基基础设计等级：乙级
• 抗震设防烈度：6度抗震
• 风压：0.35kN/平方米
• 雪压：0.50kN/平方米
• 地下室功能：人防
• 参考图纸：14张
• 设计年代：近代

附件详情

该项目为框架-剪力墙结构。地上十一层，建筑物高度34.300m。上部结构嵌固端的位置：基础顶；基础型式载体桩。
全套图纸12张包括：结构设计总说明，载体桩设计说明，桩、承台结构平面，承台大样，地下室底板～坡屋面柱、剪力墙定位平面，边缘构件大样，结构、梁配筋平面，大样， 楼梯详图 等。

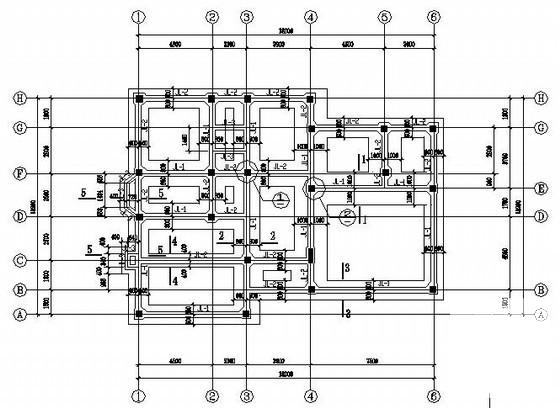

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
