一份32层剪力墙住宅楼结构设计CAD施工图纸(灌注桩基础)

yyuu8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑地上层数：32层
• 建筑地下层数：2层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：剪力墙
• 基础形式 ：桩基础
• 结构安全等级：二级
• 地基基础设计等级：甲级
• 抗震设防烈度：6度抗震
• 地下室功能：车库
• 参考图纸：20张
• 设计年代：近代

附件详情

该项目为32层剪力墙结构高层住宅。采用钻孔灌注桩基础持力层为中风化泥岩或中风化砂岩，承载力特征值不低于8.1mpa。6度抗震设防，基本地震加速度0.05g。包括：结构设计总说明，基础 平面布置图 ，基础梁平面配筋图，楼基础大样图，剪力墙柱表，各层梁板配筋图等共计20张图纸。

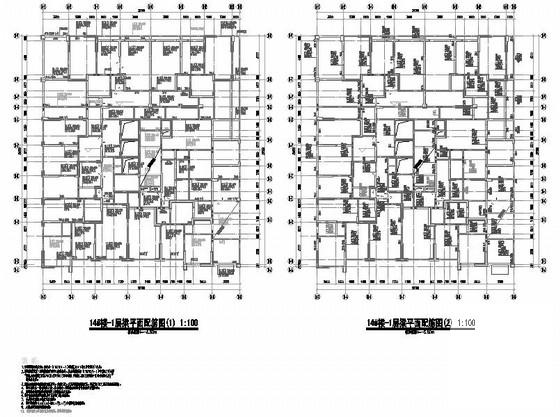

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
