一份11层桩基础框架剪力墙结构住宅楼结构设计CAD施工图纸

yuzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑地上层数：11层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架剪力墙
• 基础形式 ：桩基础
• 结构安全等级：二级
• 地基基础设计等级：乙级
• 抗震设防烈度：6度抗震
• 风压：0.35kN/平方米
• 雪压：0.50kN/平方米
• 参考图纸：12张
• 设计年代：近代

附件详情

结构设计总说明、基础 平面布置图 、桩配筋详图、柱及剪力墙平面法施工图、剪力墙配筋详图、梁平法施工图、板结构布置图、屋面梁平法施工图、屋面板结构布置图、梯顶详图、住楼梯配筋详图共12张图纸。

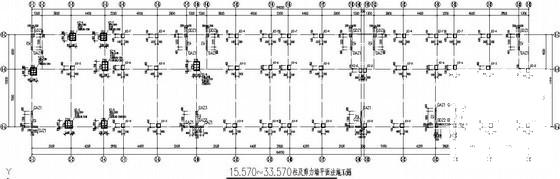

第 1 张图

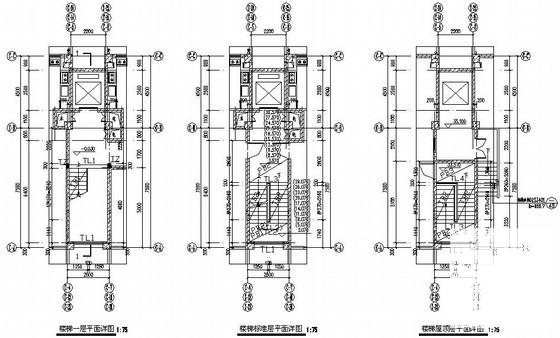

第 2 张图

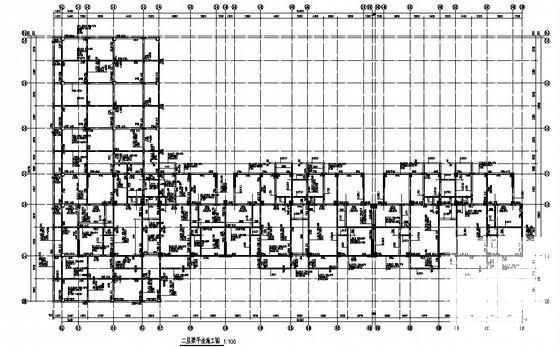

第 3 张图

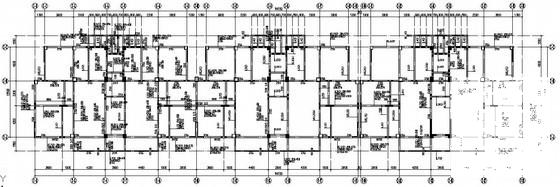

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
