一份11层异形柱框架剪力墙结构住宅楼结构CAD施工图纸(预应力混凝土管桩)

yyuu8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 地上层数：11层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架剪力墙
• 基础形式 ：桩基础
• 结构安全等级：二级
• 地基基础设计等级：乙级
• 抗震设防烈度：6度抗震
• 风压：0.40kN/平方米
• 雪压：0.35kN/平方米
• 参考图纸：16张
• 设计年代：近代

附件详情

该项目位于黄冈市蕲春县内,为小高层住宅，地上11层,无地下室，建筑高度为 32.200m。
框架抗震等级为三级,剪力墙抗震等级三级;剪力墙底部加强区位置为底部两层。

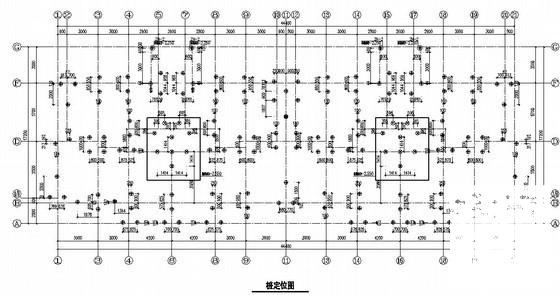

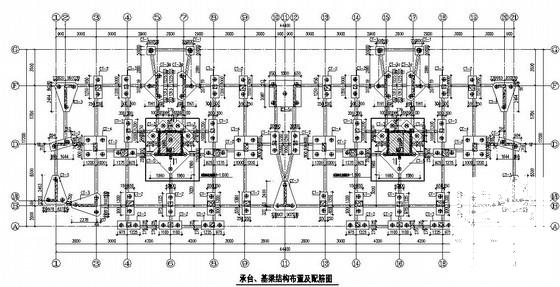

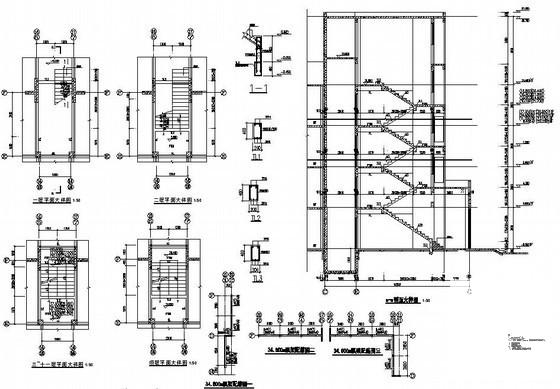

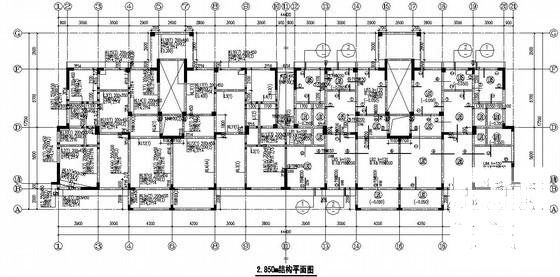

该资料包含： 结构设计说明 ，桩定位图，承台、基梁结构布置及配筋图，预应力混凝土管桩(PHC)设计说明，墙柱平面图，墙柱配筋详图 ，结构平面图，楼梯结构详图等
共16张图纸。
