一份18层框架剪力墙住宅楼结构CAD施工图纸

yy8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑地上层数：18层
• 建筑地下层数：1层
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架剪力墙
• 基础形式 ：桩基础
• 结构安全等级：二级
• 地基基础设计等级：乙级
• 结构最大跨度：7.25m
• 抗震设防烈度：6度抗震
• 风压：0.55kN/平方米
• 雪压：0.5kN/平方米
• 参考图纸：47张
• 设计年代：近代

附件详情

该项目为框架剪力墙结构住宅。结构地上18层，地下一层，6度抗震设防，采用预应力管桩基础。包括：结构设计总说明，桩位平面布置图，承台平面布置图，基础详图，承台连梁及地下室底板 平面布置图 ，各标高剪力墙及柱平法施工图，各层楼板配筋图，出屋面层顶板配筋图， 楼梯详图 等共计47张图纸。

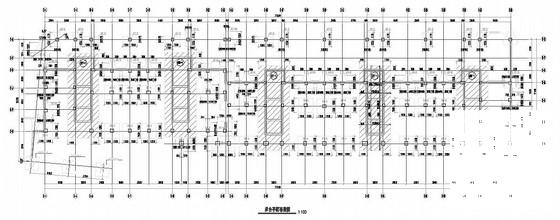

第 1 张图

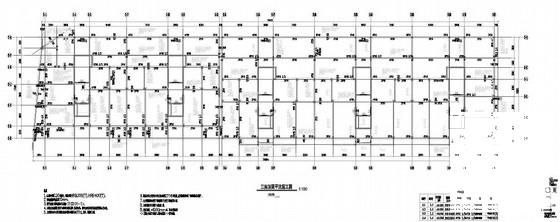

第 2 张图

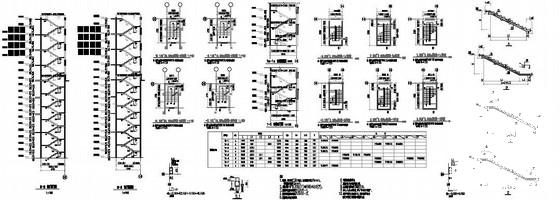

第 3 张图

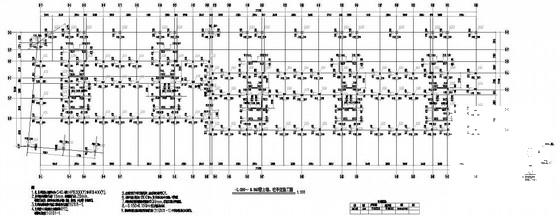

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
