一份局部14层大型商务综合楼建筑施工CAD图纸

kack5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑高度类型：高层建筑
• 图纸设计深度：施工图
• 图纸设计风格：现代风格
• 图纸设计流派：现代
• 图纸设计格式：JPG,天正建筑CAD 7.0,CAD2000
• 建筑设计面积：15763.83平方米
• 占地面积：9323.96平方米
• 容积率：3.5平方米
• 绿化率：31.40%
• 建筑高度：60m
• 地上层数：14层
• 设计效果图：有

附件详情

该项目为某局部十四层大型商务综合楼 建筑施工 图，工程建筑面积约为：15763.83平方米；
知名地产面积：2925.66平米；
建筑占地面积：9323.96平米；
容积率：3.5；
建筑占地面积：5753.88平米；
建筑密度：61.1%；
总建筑设计面积：38333.62平米；
知名地产率：31.40%；
(其中地上部分)：32628.41平米；(地下室)：5705.21平米；
泊车位数：93；
酒店床位数：319
抗震设防烈度：不详；
层数为：局部十四层
高度为：60米
这份参考资料包括资料目录、图纸说明、工程作法、门窗表、各层建筑平面、立面、剖面图、卫生间详图、楼梯间详图、墙身大样、总图、效果图等，共十六张图纸
设计功能包括：超市、快餐店、厨房、办公门厅、小商店、鲜花店、商务中心、中餐厅等

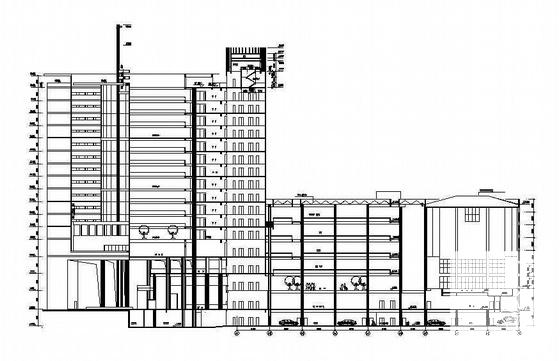

第 1 张图

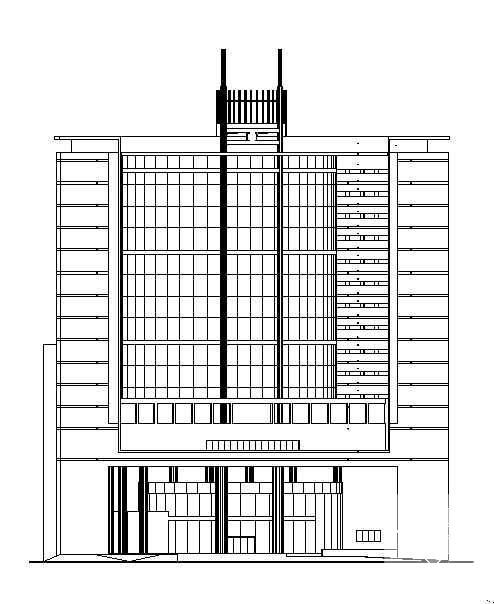

第 2 张图

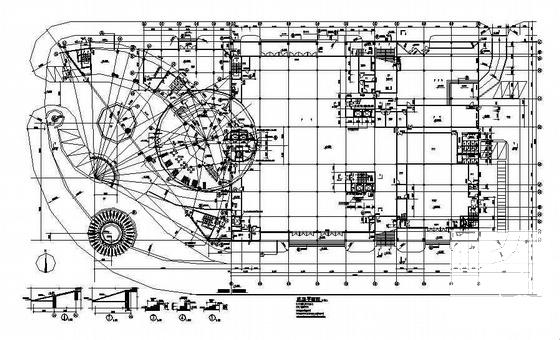

第 3 张图

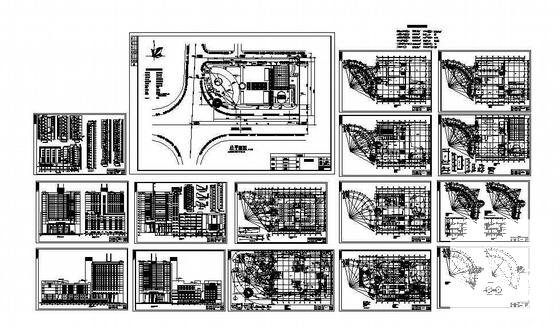

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
