2019多层公共建筑电气CAD施工图纸(综合接地系统)(TN-S)

hhjj990

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅,办公
• 建筑高度：多层建筑
• 建筑结构形式：其他结构
• 建筑面积：4627.03平方米
• 地上层数：5层
• 图纸设计深度：施工图
• 设计年代：近代
• 负荷等级：二级,三级
• 接地方式：TN-S
• 强电设计：低压配电,电气照明,建筑物防雷,接地安全
• 弱电设计：视频监控系统,综合布线系统,有线电视和卫星接收系统

该附件为2019多层公共建筑电气施工图

一、 项目概要

该项目为玉门博文雅苑住宅小区2#楼建设项目，位于玉门市新市区第三小学北侧，石油大道东侧。5、总建筑面积：4627.03m^U2^U。本建筑一层为商铺，二至四层为办公室，局部五层为出屋面楼梯间及工具间。一层层高4.5米，二、三层层高为3.9米，四层层高为3.8米（结构板顶），局部五层层高3.15米（外墙外皮与斜板上皮交线），室内外高差为0.15米，建筑高度为18.35米（室外设计地面至女儿墙顶端）。地上四层（局部五层）框架结构多层公共建筑，地上耐火等级为二级。

二、设计范围

低压配电系统 2 电力照明系统 3 综合布线系统 4 建筑物防雷与综合接地系统 5 有线电视系统 6 消火栓按钮报警系统 7 视频监控系统 8 消防应急照明及疏散指示系统

屋顶造型防雷平面图

二层电力及照明平面图

二层弱电平面图

四层电力照明平面图

控制室配电系统

配电干线系统图

应急照明系统

缩略图

第 1 张图

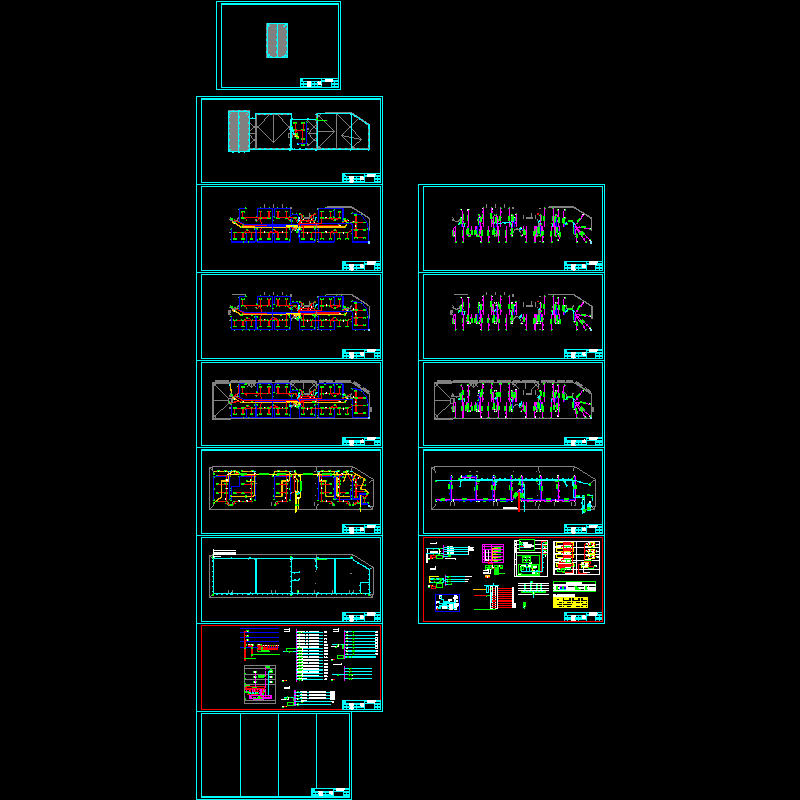

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
