一份3层框架结构综合实验楼结构CAD施工图纸

kkll9988

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：科研
• 建筑高度类型：多层建筑
• 地上层数：3层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：独立基础,筏形基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：6度抗震
• 风压：0.35kN/平方米
• 雪压：0.50kN/平方米
• 参考图纸：13张
• 设计年代：近代

附件详情

该附件主要内容为某综合实验楼的结构图，主楼为3层的综合实验楼，房屋主屋面标高为13.5米，设一层非人防地下室。该项目上部结构为框架结构，主体范围基础形式为独立基础和防水板，纯地下室范围为筏板基础，6度设防。
该资料包含：结构设计总说明、抗浮锚杆平面定位图、基础平面图、柱网平面图、结构平面图、梁平法施工图等共13张图纸。
出图时间：近代.06。

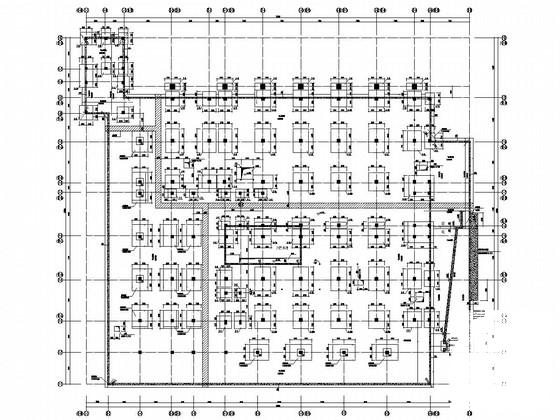

基础平面图

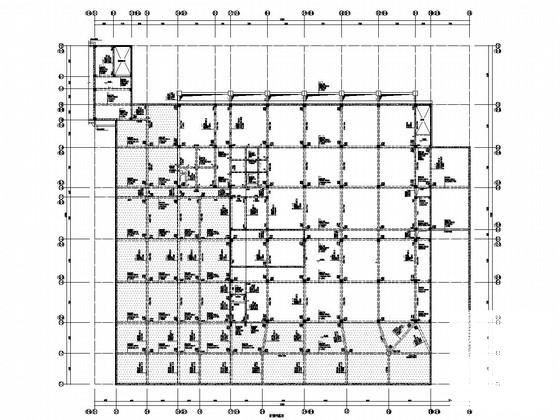

结构平面图

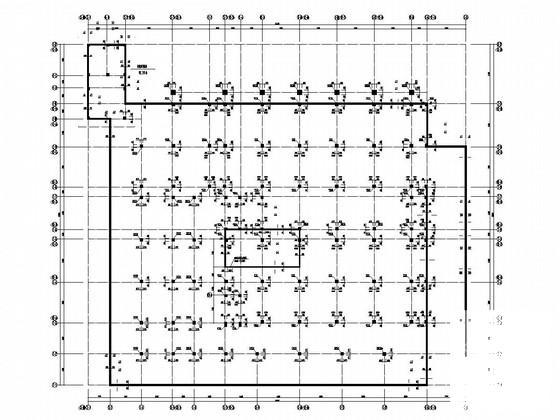

地下室梁平法施工图

第 1 张图

第 2 张图

第 3 张图

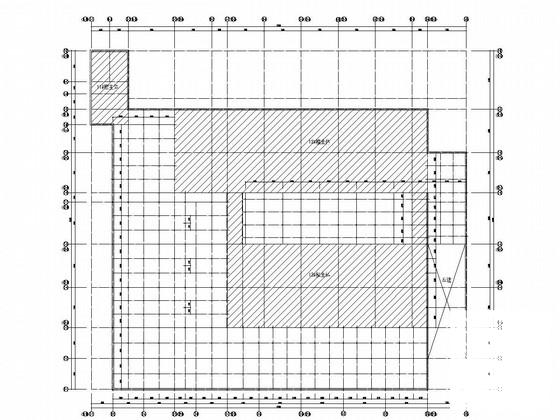

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
