实验厂房室外采暖管道CAD施工图纸(dwg)

guiqulai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 图纸设计深度：施工图
• 参考图纸：6张

附件详情

本图为某实验厂房室外采暖管线全套施工图，内容全面，包括 平面布置图 、节点详图、检查井平面和结构详图。
该项目中供热管网采用直埋敷设,起点接自xxxx热网南干线DN300热水供回水管道上，终点接自实验厂房采暖入口管道上，中间无分支管道。管道除自然弯曲补偿外,还采用直埋补偿器进行热力补偿,其安装参照厂家规定执行。供热直埋管道采用无缝钢管,管道保温采用聚氨脂硬质泡沫塑料保温,外做聚乙烯保护壳；无缝钢管规格参照下列管径:133x5,108X4.5,89X4,76x4,57X4,弯头均采用压制弯头.管道横穿道路加装钢套管。

2

3

4

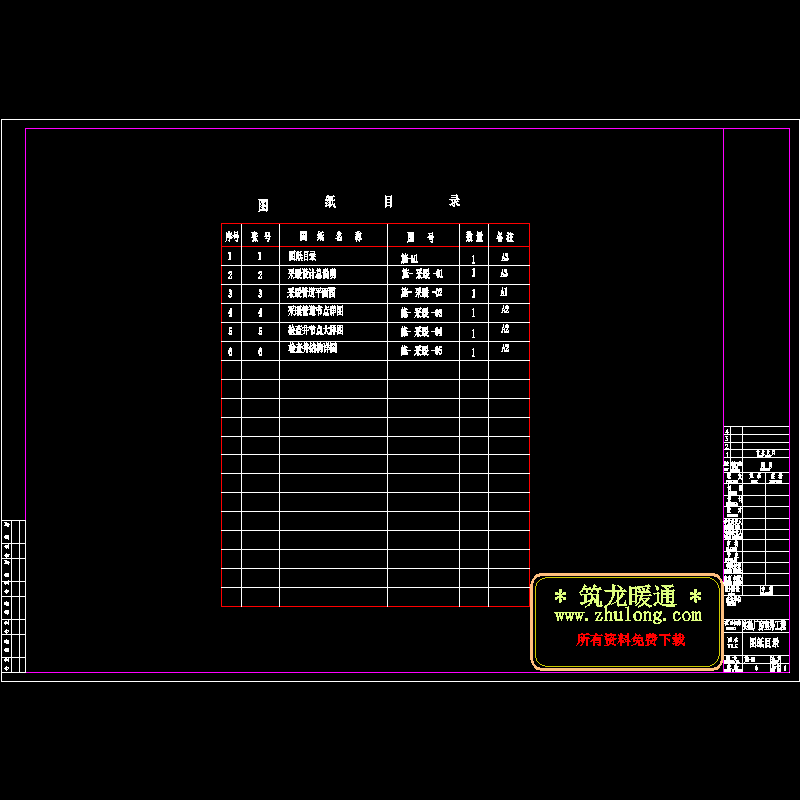

图纸目录.dwg

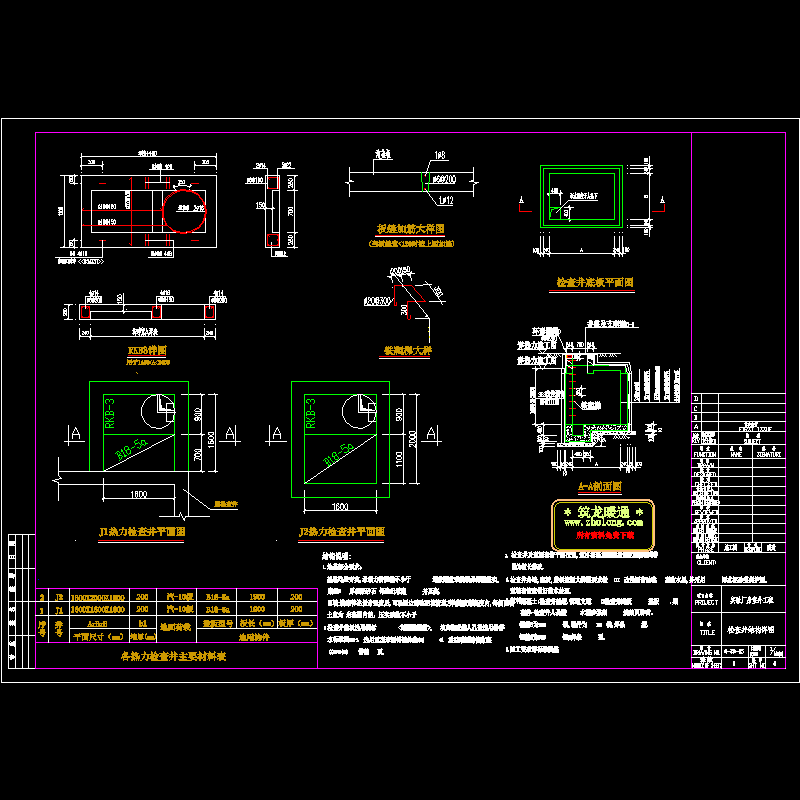

检查井结构详图0422.dwg

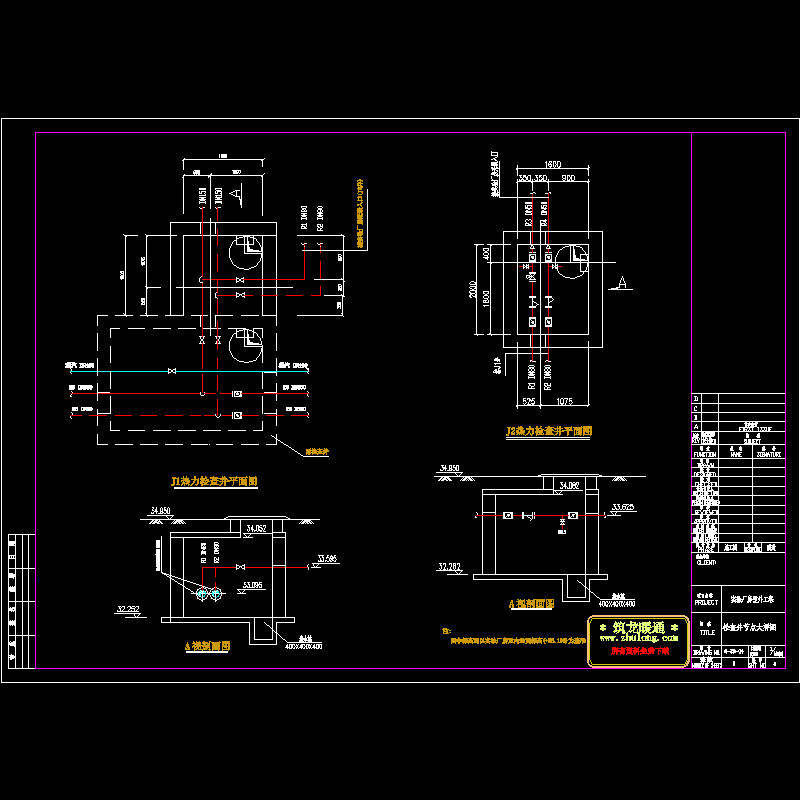

检查井节点大样图0422.dwg

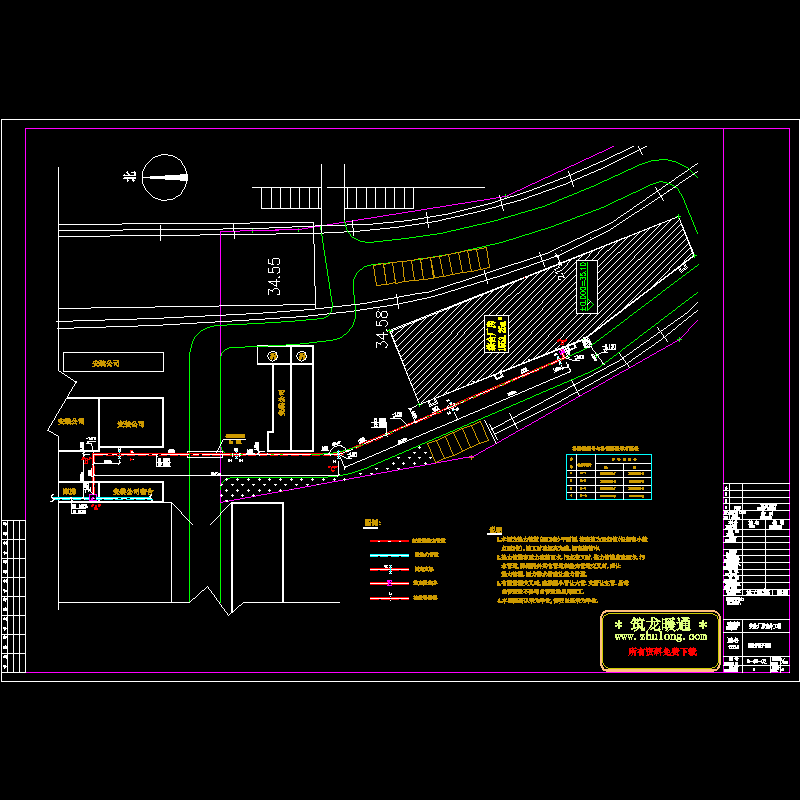

采暖管道平面图0422.dwg

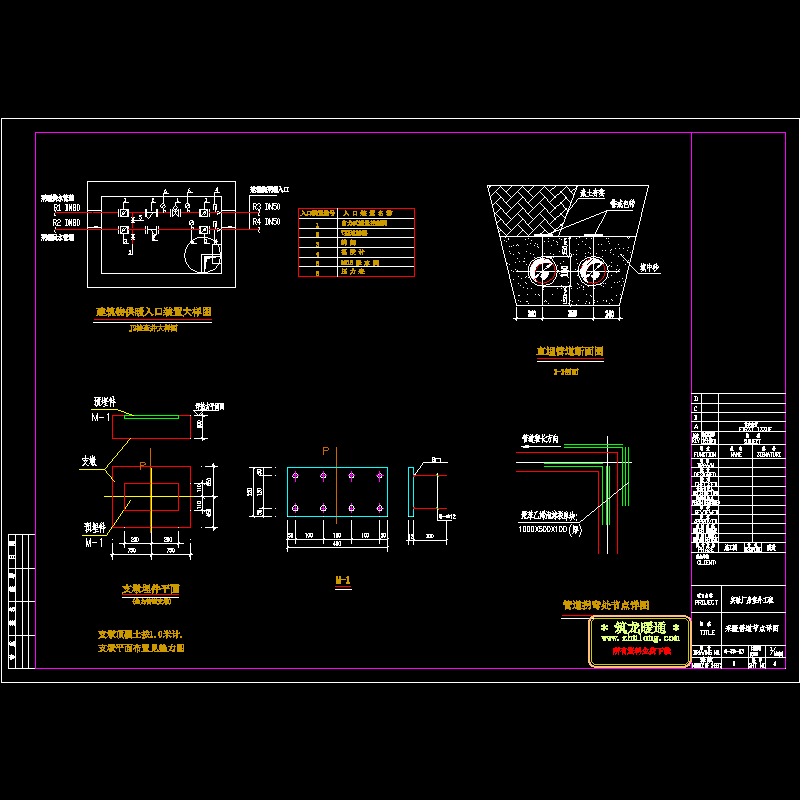

采暖管道节点详图0422.dwg

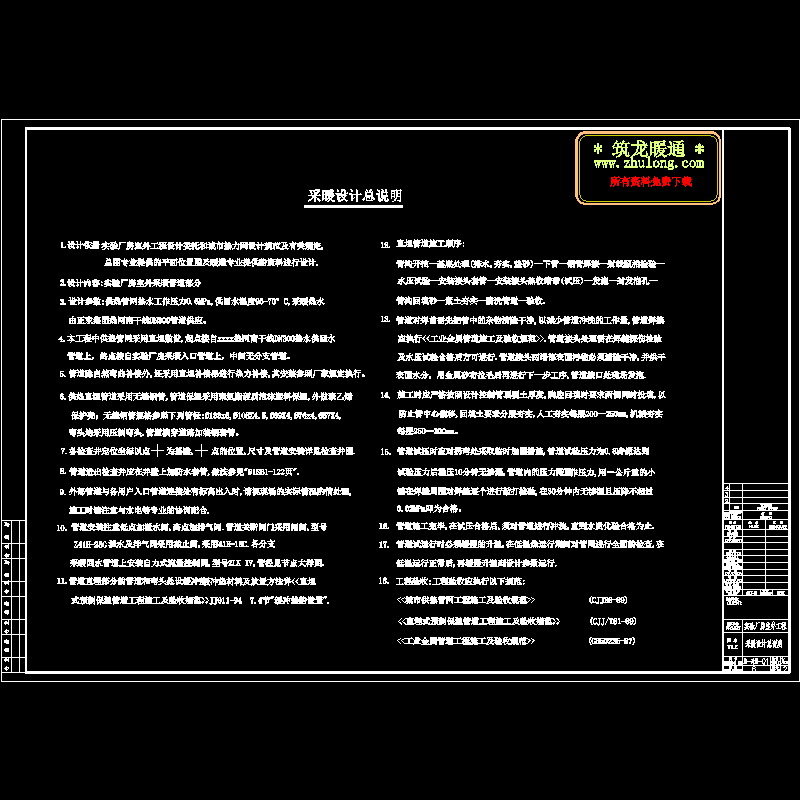

采暖设计总说明0422.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
